Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

Kalibrierung des Touch Screens

Touch-Kalibrierung

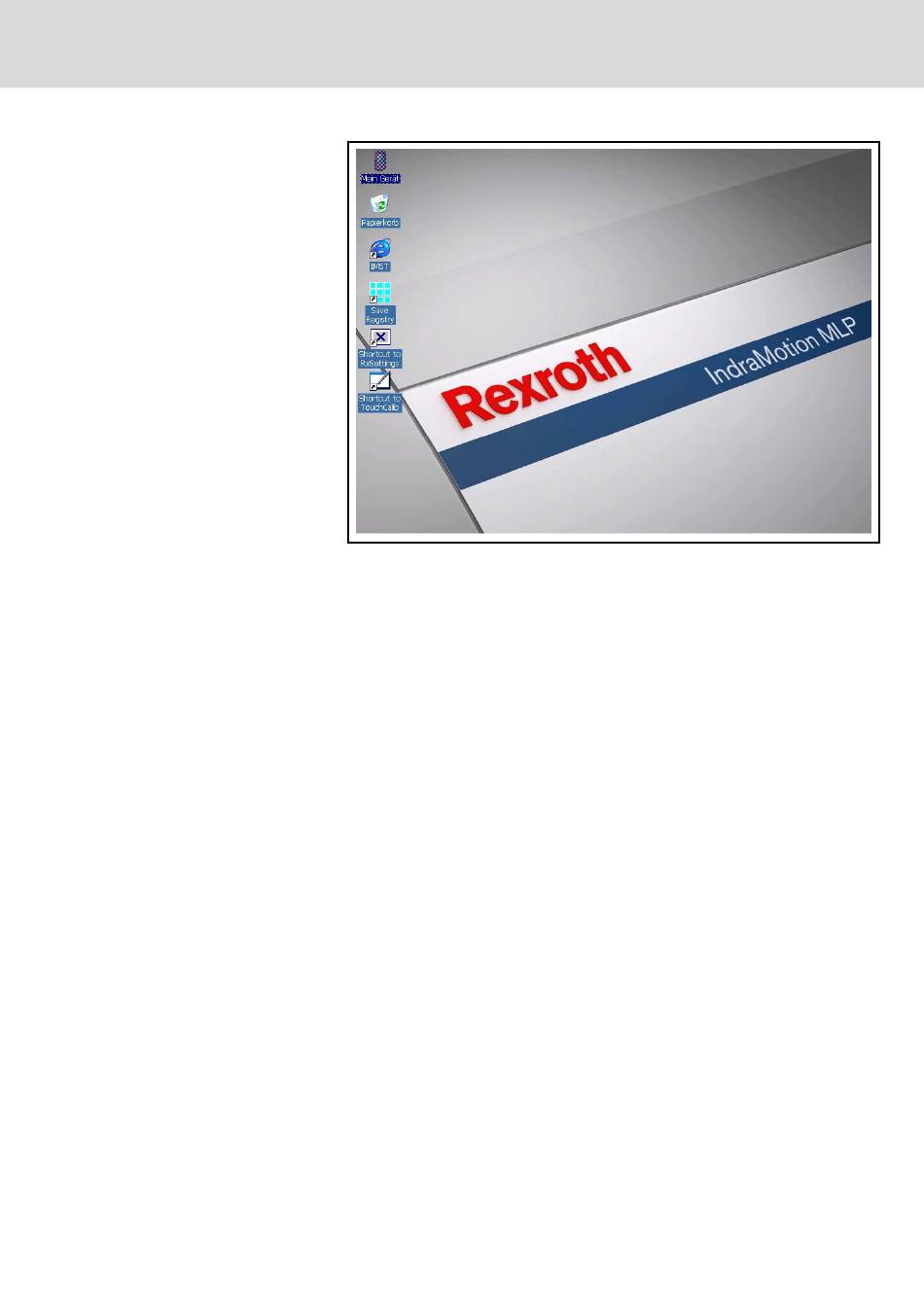

Abb.4-49: Startbildschirm IndraMotion MLP VEP
Zur komfortablen Konfiguration der IndraMotion MLP VEP mit Windows Em‐
bedded CE 6.0 startet bei der ersten Inbetriebnahme automatisch die Touch-
Kalibrierung. Bei neu ausgelieferten Geräten sind diese bereits ab Werk
vorgenommen.
Wenn Sie den Touchscreen neu kalibrieren wollen bzw. müssen, gehen Sie
wie folgt vor:
Starten Sie das Kalibrierungsprogramm über die Verknüpfung "Shortcut to
TouchCalib" auf dem Desktop. Drücken Sie für die Kalibrierung des Displays
mit einem Touch-Stift der Reihe nach exakt jeden der fünf Kalibrierungskreuze.
Nach Betätigung des letzten Kalibrierungspunktes wird angezeigt, ob die Ka‐
librierung erfolgreich war. Anschließend wird automatisch die Windows-Ober‐
fläche angezeigt. Sollte die Kalibrierung fehlgeschlagen sein, starten Sie die
Kalibrierung erneut.
Bosch Rexroth AG 89/673
Inbetriebnahme und Bedienung
