Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 172

170/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

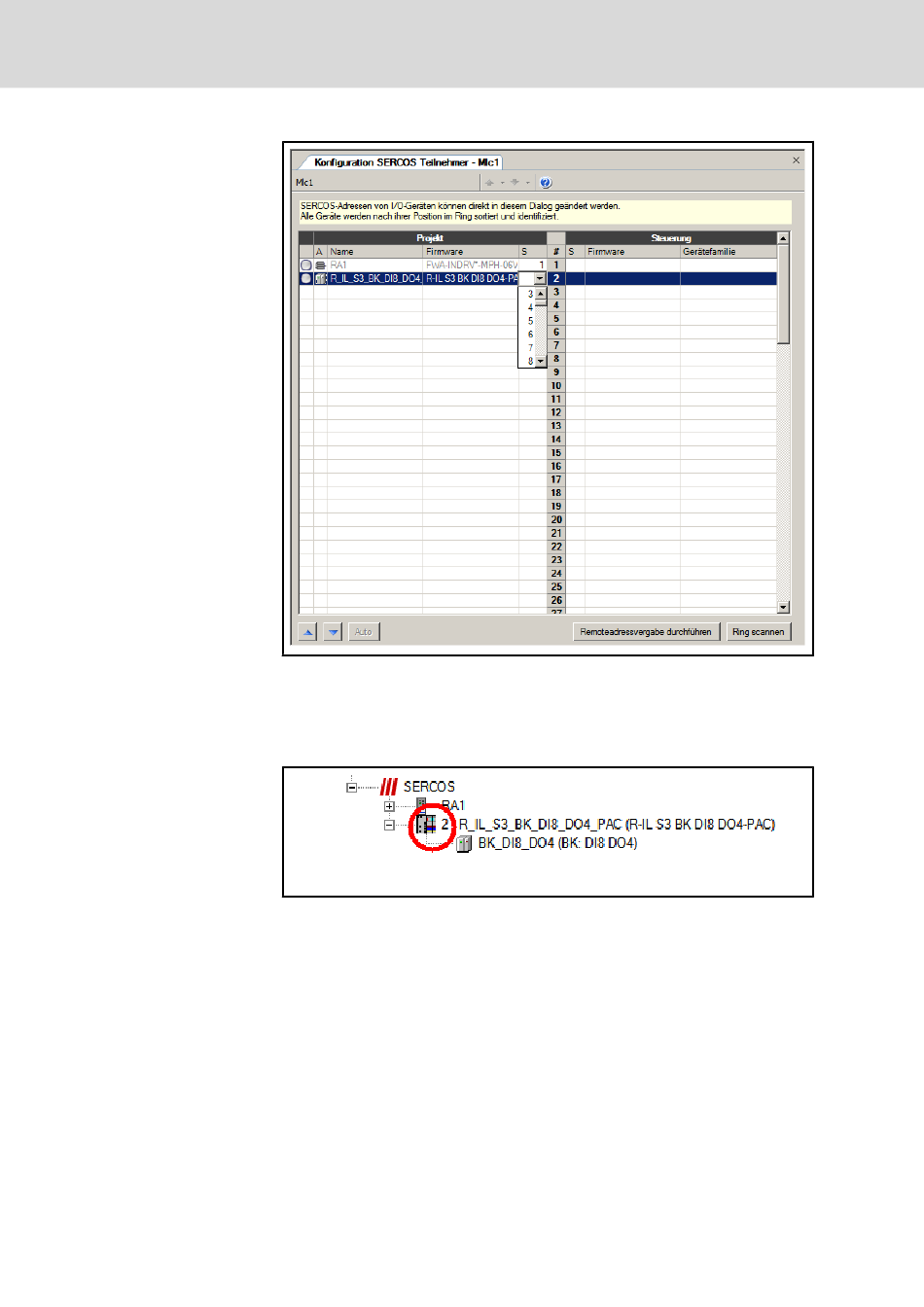

Abb.4-148: Konfigurationsdialog für SERCOS-Teilnehmer
Die SERCOS-Adresse des Teilnehmers kann in der Spalte "S" geändert wer‐
den.
Die projektierte SERCOS Adresse (Adresse "2" in Abbildung) wird im Projekt‐
explorer angezeigt.
Abb.4-149: Anzeige der SERCOS Adresse
SERCOS III Konfiguration
Der Registerkartenreiter "SERCOS III Konfiguration" ist nur dann im SERCOS
III IO-Geräteeditor für einen Slave verfügbar, wenn unter Extras ▶ Optio‐
nen ▶ IndraLogic 2G ▶ Geräteeditor die Option "Generische Konfigurationsan‐
sichten anzeigen" aktiviert ist. Er entspricht dem Dialog "..Konfiguration" für
andere Geräteobjekte, d. h. dient der Anzeige und Veränderung der geräte‐
spezifischen Parameter.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
