Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
● A-0-2731, Änderungsgeschwindigkeit Winkelverschiebung
● A-0-2620, Winkelverschiebung Tabellenanfang, Prozessregler
● A-0-2621, Filterzeitkonstante Winkelverschiebung Tabelle, Prozessregler
FlexProfile Übersicht
Auswahl und Download eines FlexProfile in die Achse. Pro Achse können max.
vier FlexProfiles gespeichert werden. Die Auswahl des zu bearbeitenden
FlexProfile erfolgt an dem Motion-Funktionsbaustein ML_FlexProfile.
① Symbolische Darstellung des Segment-Typs (Achse oder Zeit)
② Konfigurationsanzeige
③ FlexProfile-Konfigurator
④ Ereignis-Konfigurator
⑤ Statusanzeige

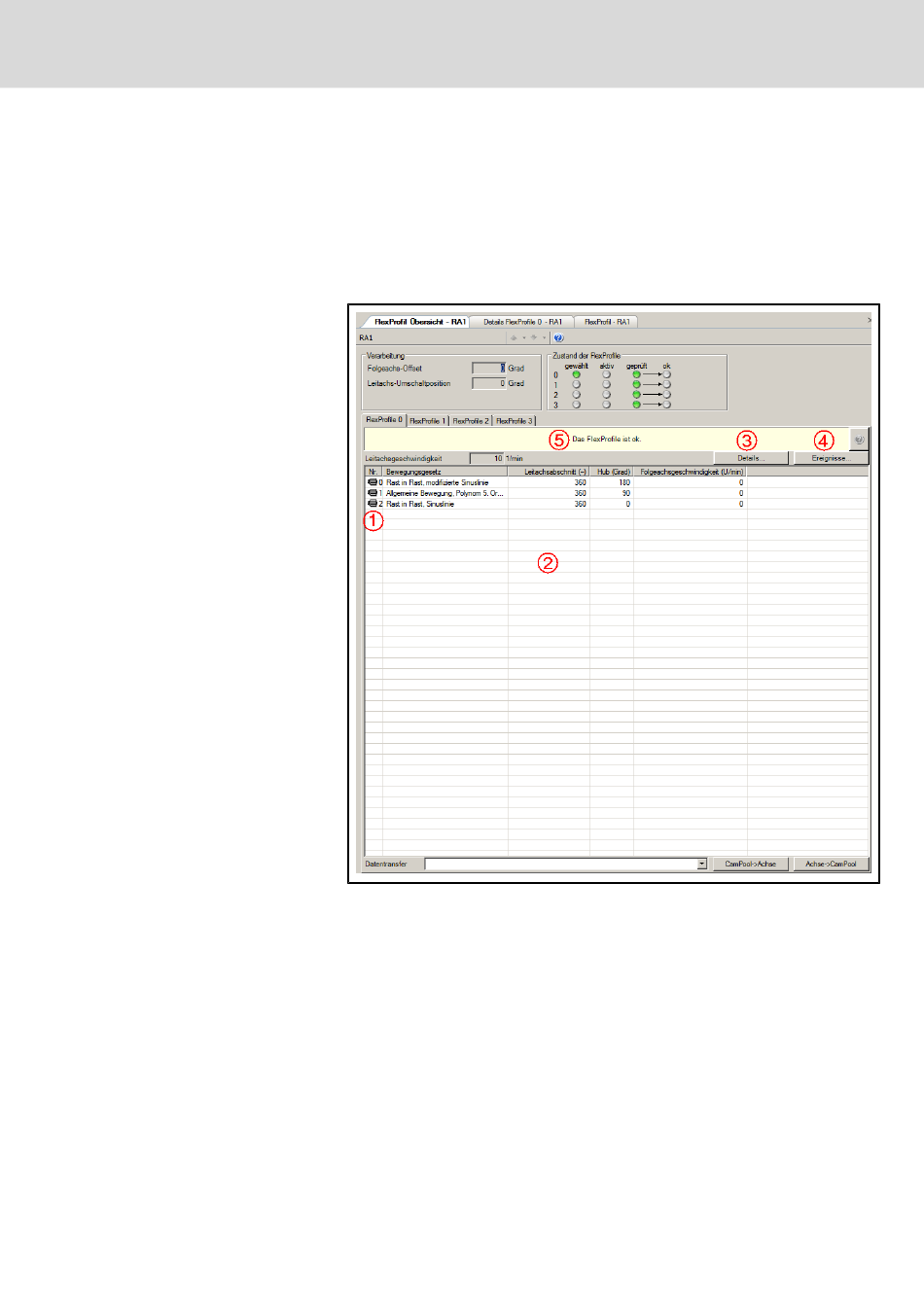

Abb.6-50: Dialog FlexProfile Übersicht im Dialog FlexProfile
Bosch Rexroth AG 343/673
