Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 549

DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

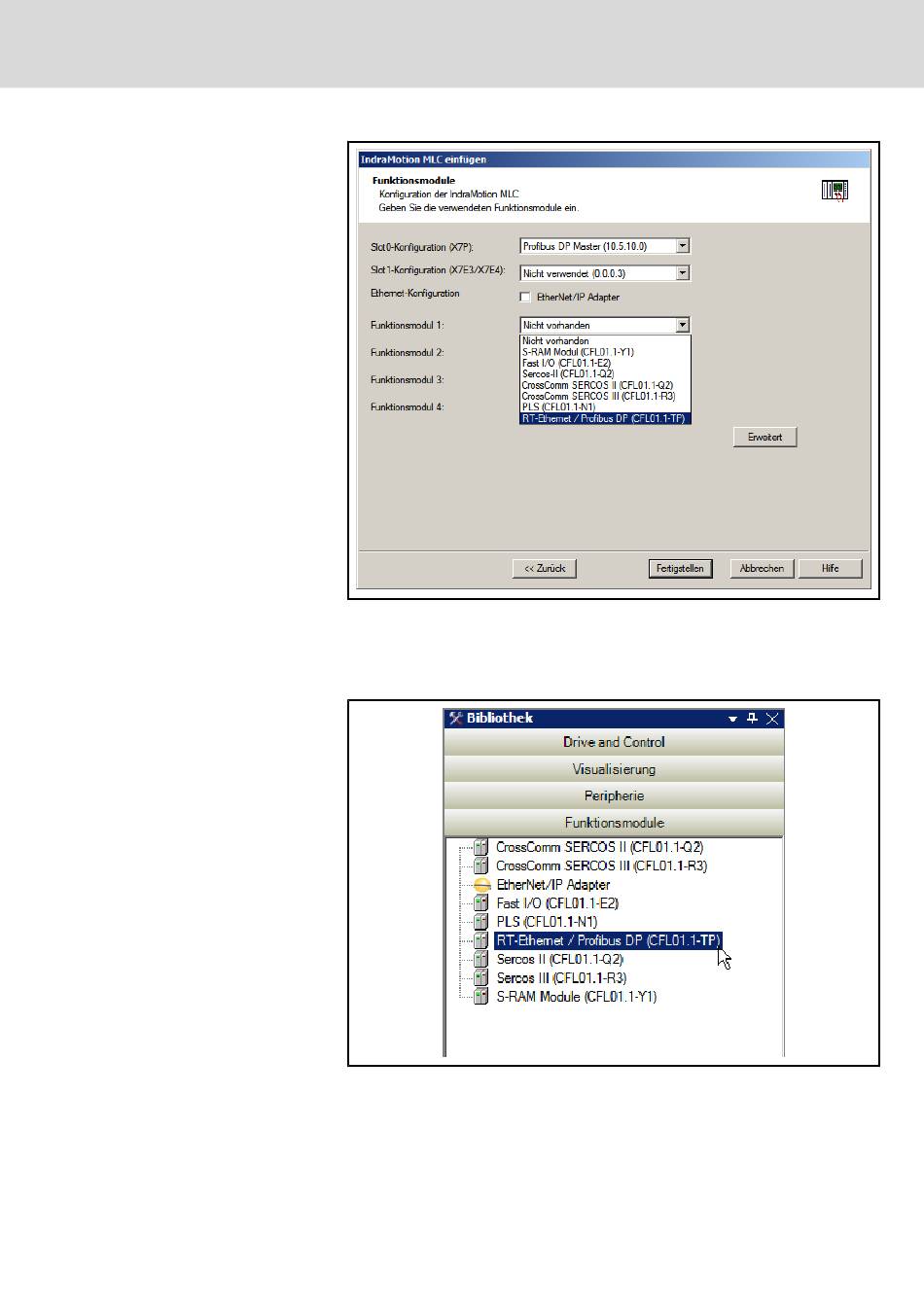

Abb.7-131: Einfügen eines RT-Ethernet / PROFIBUS DP (CFL01.1-TP) über
den Wizard
2. Das Funktionsmodul "RT-Ethernet / PROFIBUS DP (CFL01.1-TP)" aus
der Gruppe "Funktionsmodule" der Bibliothek auf die IndraMotion MLC
ziehen ....
Abb.7-132: Ziehen des Moduls
....und auf die IndraMotion MLC "fallen lassen".
Bosch Rexroth AG
Funktionsmodule (nur IndraMotion MLC)
547/673
