Anlegen einer Verbundachse (nur IndraMotion MLC L45/L65)

4.2.25

Anlegen einer Reglerachse

Anlegen der Achse im Projekt-Explorer

Anlegen der Reglerachse
● P-0-0329, Lageistwert 3 Glättung Messgeber
● P-0-0052, Lageistwert Messgeber
● P-0-0087, Lage-Istwert Offset
● P-0-0334, Absolutgeberbereich Messgeber
● P-0-0330, Steuerwort, Messgeber
● P-0-0331, Status Messgeber
● P-0-0012, C300 Kommando Absolutmaß setzen
Details siehe Dokumentation "Rexroth IndraDrive Firmware für
Antriebsregelgeräte MPH-05, MPB-05, MPD-05", Abschnitt: Mess‐
geber → Erweiterungspaket Synchronisation.
Das Anlegen einer Verbundachse unter Nutzung eines CrossComm-Moduls ist
beschrieben in Kapitel Anlegen des CrossComm SERCOS II (CFL01.1-Q2),
Seite 485.
Die vorzunehmenden Einstellungen auf Seite des Produzenten für den
SERCOS 2-Verbund sind in Kapitel
ten, Seite 491, beschrieben.
Eine Reglerachse wird im Projektnavigator im Ordner Motion -> Reglerach‐
sen der Steuerung angelegt. Dazu ist das Kontext-Menü zu aktivieren (Rechte-
Maus-Taste oder <Umsch> + <F10>).

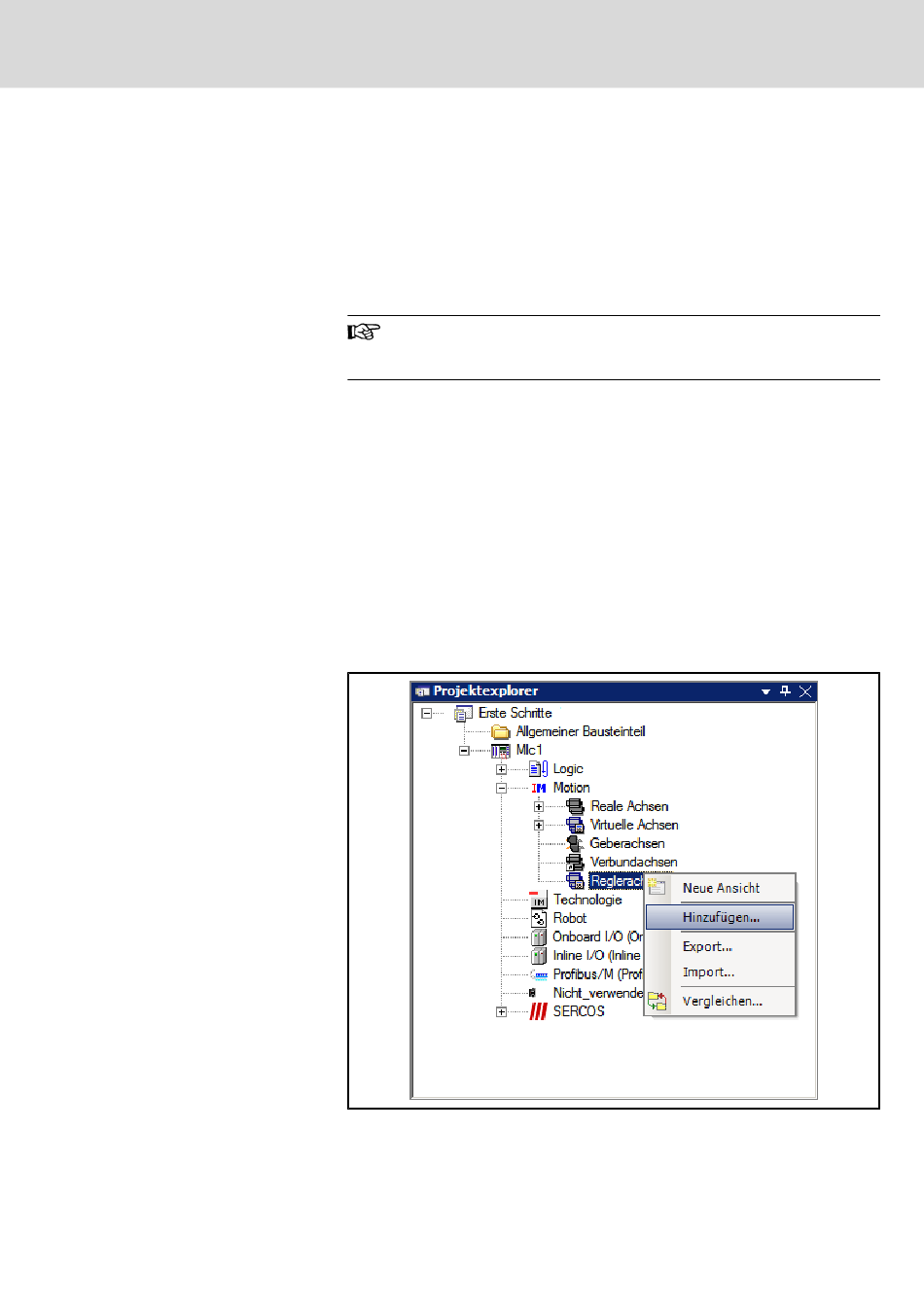

Abb.4-208: Anlegen einer Reglerachse - Kontext-Menü
