Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 478

476/673 Bosch Rexroth AG
Funktionsmodule (nur IndraMotion MLC)
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

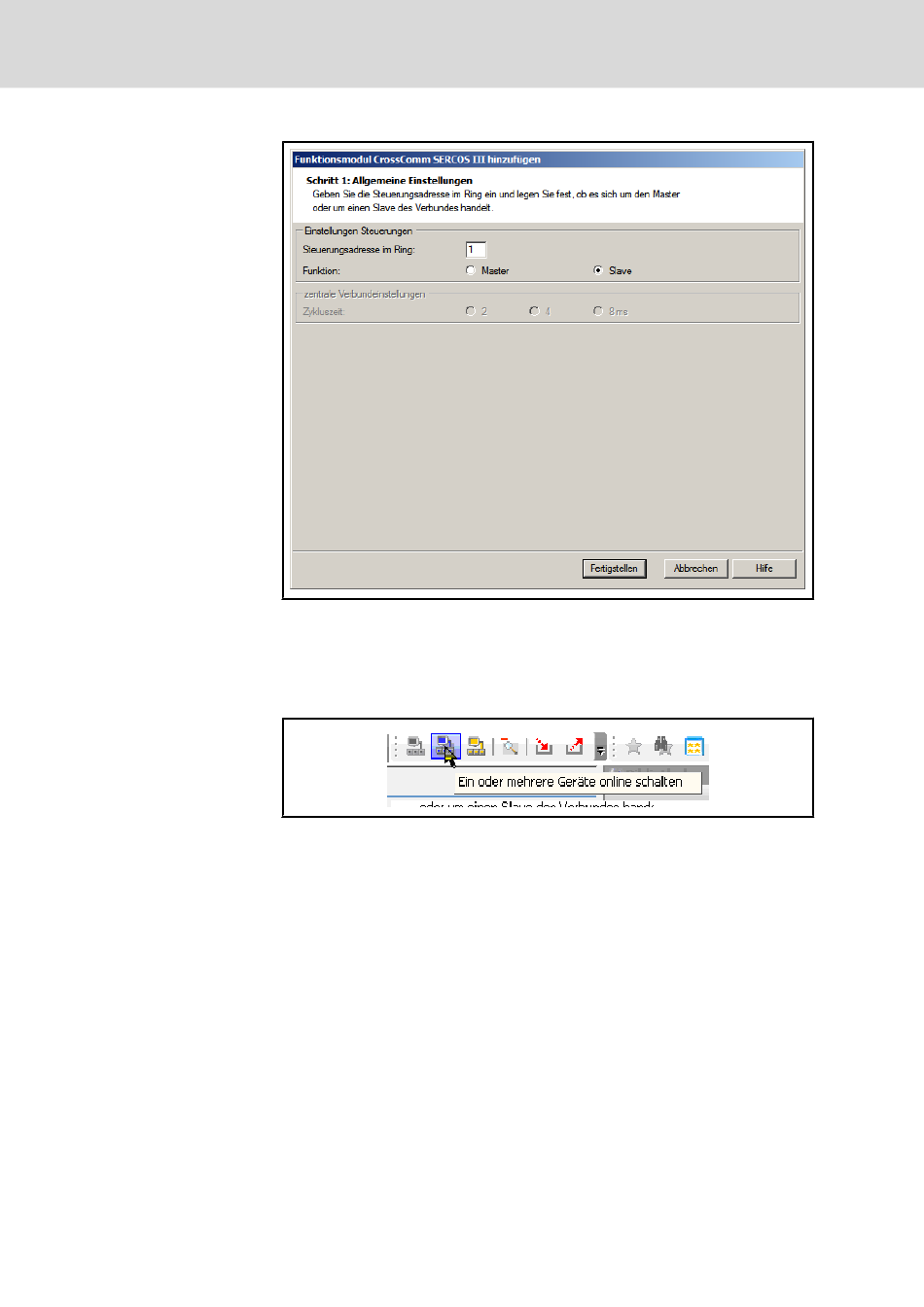

Abb.7-47: Wizard Funktionsmodul CrossComm SERCOS III (CFL01.1-R3) hinzu‐
fügen (Slave)
Damit die Konfiguration der Verbund-Slaves übernommen wird, müssen die
Steuerungen online geschaltet werden. Anschließend ist ein Neustart der
Steuerungen erforderlich. Es erscheint eine entsprechende Meldung, die zum
Neustart auffordert.
Abb.7-48: MLC online schalten
Wenn alle Slaves konfiguriert sind, tauschen Sie das Funktionsmodul beim
Verbund-Master. Starten Sie den Konfigurationswizard erneut und legen Sie
zunächst die Steuerungsadresse, die Funktion der Steuerung („Master") und
die Zykluszeit des Verbundringes fest.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
