Sercos Iii Teilnehmer Zur Indraworks Gerätedatenbank Hinzufügen; Sercos Iii Slave Anlegen - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

166/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung
SERCOS III Teilnehmer zur IndraWorks Gerätedatenbank hinzufügen

SERCOS III Slave anlegen

Anlegen von SERCOS III IO-Modu‐
● Es werden Teilnehmer mit den Kommunikationsklassen SCP_FixCFG
und SCP_VarCFG unterstützt
● Bei der Kommunikationsklasse SCP_VarCFG wird der Konfigurationstyp
"Konfiguration mit Verbindungslänge" unterstützt
Um einen SERCOS III Teilnehmer von Fremdherstellern in IndraWorks zu in‐
tegrieren, benötigt man eine SERCOS III Gerätebeschreibungsdatei (siehe
nachfolgende Abbildung). Über den IndraWorks-Menüpunkt Extras ▶ Geräte‐
datenbank Schaltfläche Gerät hinzufügen kann die Gerätebeschreibungsdatei
IndraWorks hinzugefügt werden.

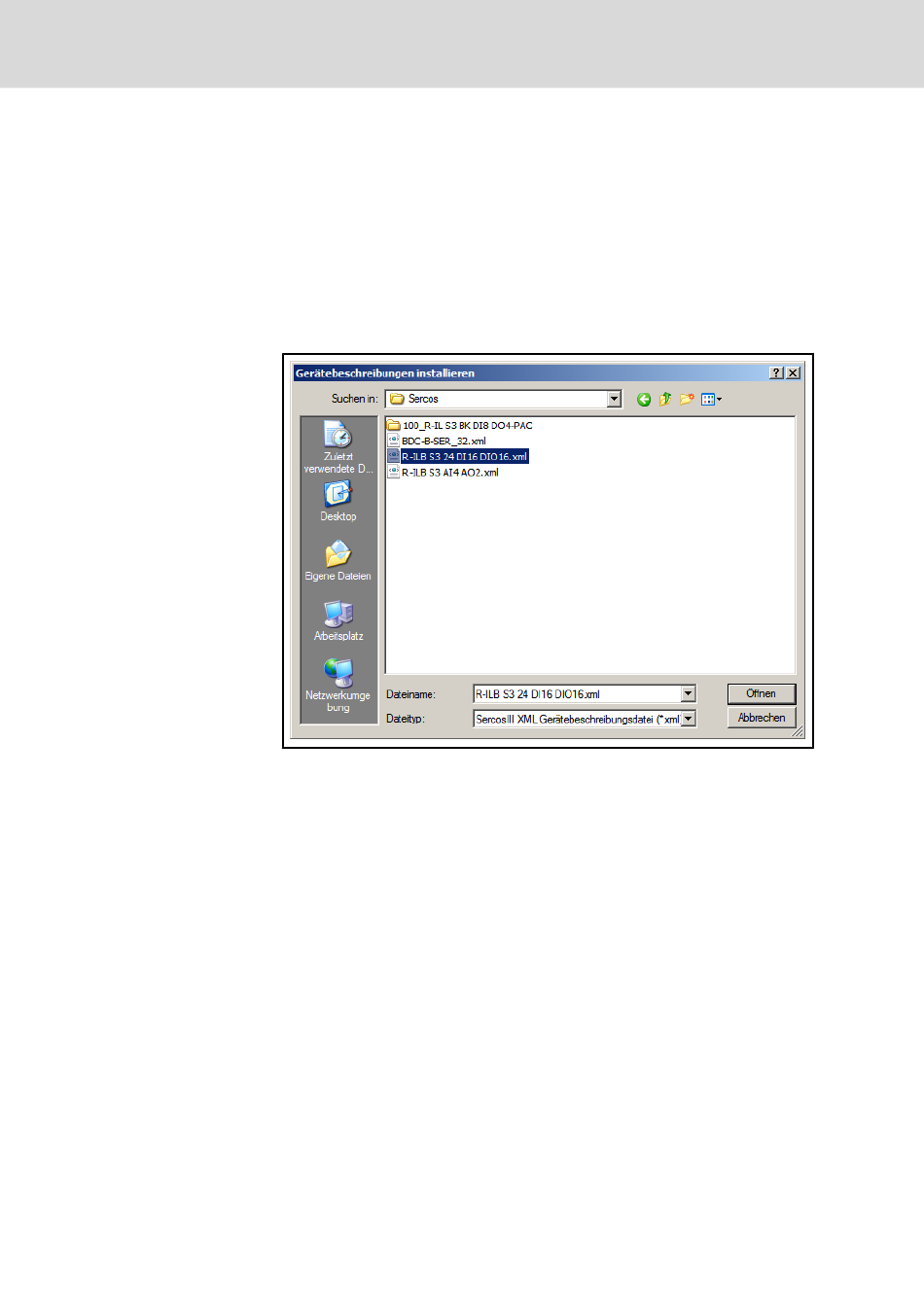

Abb.4-143: SERCOS III Gerät zur Gerätedatenbank hinzufügen
Die SERCOS III IO-Module sind aus der Bibliothek unter Peripherie ▶ SERCOS
len
III per Drag&Drop auszuwählen und in den Projektnavigator einzufügen.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
