Module Hinzufügen Und Konfigurieren - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

160/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung
Module hinzufügen und konfigurieren
Modul hinzufügen
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
● Dieser Dialog zeigt für das gerade im Gerätebaum ausgewählte Gerät
einige allgemeine Informationen an, die aus der Gerätebeschreibungs‐
datei stammen: Name, Hersteller, Kategorien, Version, Bestellnummer,
Beschreibung, ggf. Bild
Weitere Module, die dem Buskoppler zugeordnet werden sollen, können
● per Drag&Drop aus der Gerätebibliothek gezogen und auf den Koppler
(nicht den PROFIBUS/M-Knoten) fallen gelassen oder
● aus dem Kontext-Menü des Kopplers per Hinzufügen ▶ Modul
gewählt werden

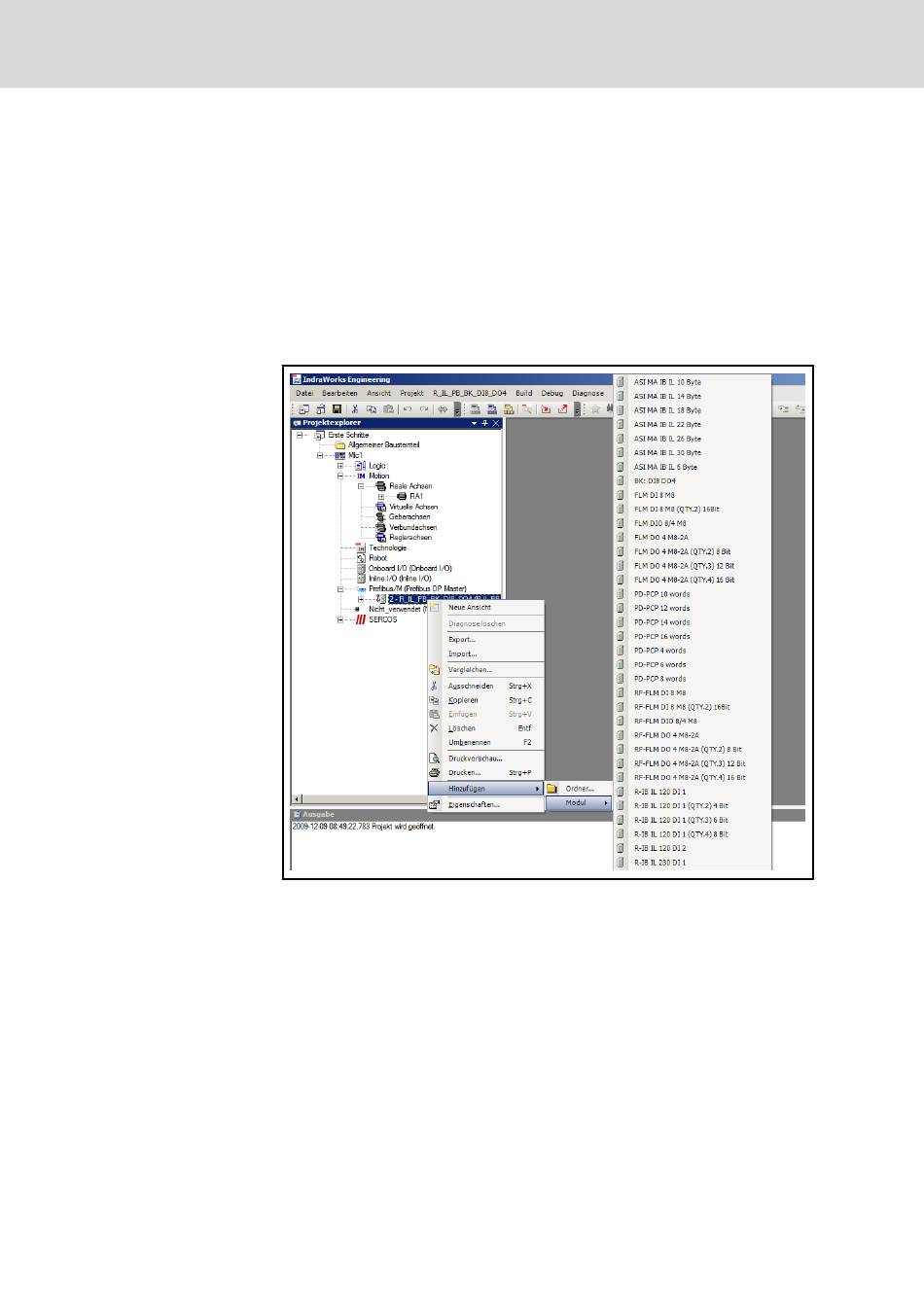

Abb.4-137: PROFIBUS DP Slave-Modul hinzufügen
Zur Konfiguration Doppelklicken Sie im Projektexplorer auf das gewünschte
PROFIBUS Slave-Modul. Dadurch öffnet sich ein Fenster im Arbeitsbereich:
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
