Anschlüsse und Anzeigen
X7E1/2 Ethernet-Schnittstellen
A S1, Schalter für Steckplatznummer
B S, Statusanzeige ETH-Port 1
C L, Link Anzeige Eth-Port 1
D X7E1, Eth RJ-45 Buchse Port 1
E S, Statusanzeige ETH-Port 2
F L, Link Anzeige Eth-Port 2
G X7E2, Eth RJ-45 Buchse Port 2
H BF, Busfehler Anzeige DP-Port
I S, Statusanzeige DP-Port
J X7P, PROFIBUS DP-Buchse

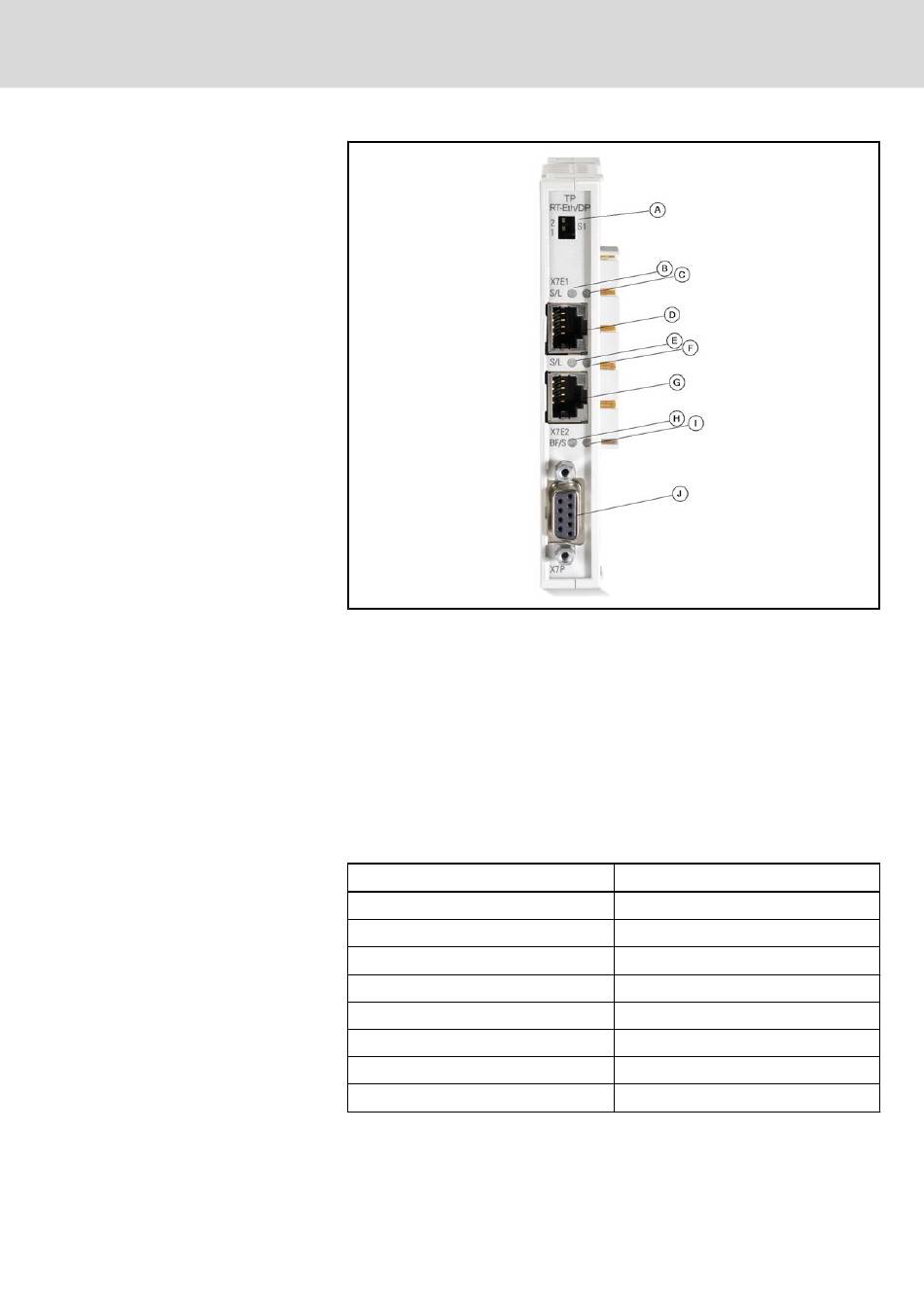

Abb.7-126: Funktionsmodul RT-Ethernet und PROFIBUS DP
Das Funktionsmodul ist unter der Materialnummer R911170832 bestellbar.
Pin
1
2
3
4
5
6
7
8
Abb.7-127: Pinbelegung der RJ45-Buchse X7E1/2
Bosch Rexroth AG
Funktionsmodule (nur IndraMotion MLC)
Bedeutung
TD+
TD-
RD+
reserviert
reserviert
RD-
reserviert
reserviert
