Sercos Iii Io-Einstellungen - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

168/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung

SERCOS III IO-Einstellungen

Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

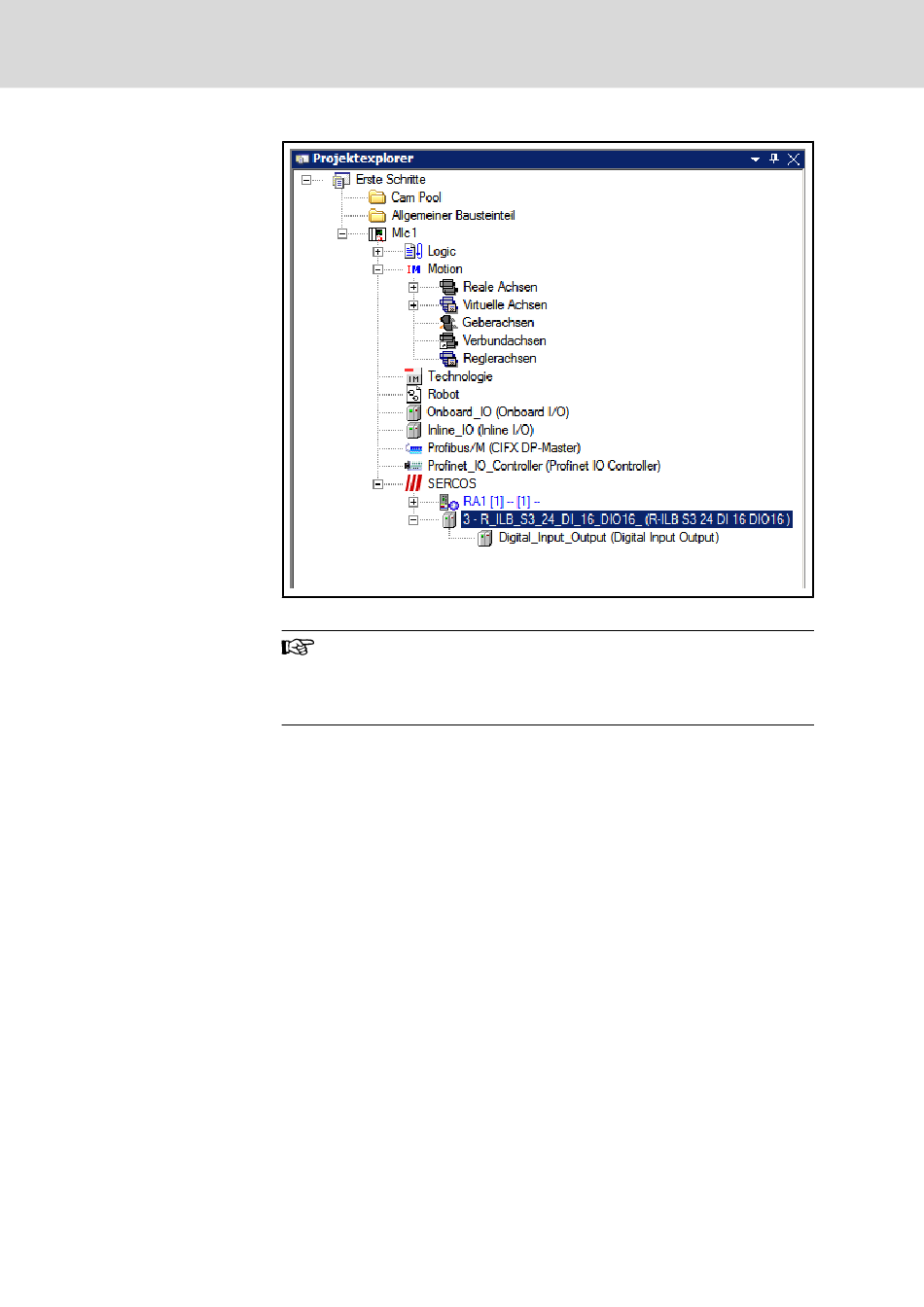

Abb.4-146: SERCOS III IO-Modul im Projektexplorer
Die Reaktionszeit (Turn-Around-Zeit) des Busses für Schreiben
Ausgang bis Lesen geänderter Eingangswert ist
● bei 1 ms Zykluszeit - ca. 3 ms
● bei 2 ms Zykluszeit - ca. 6 ms
SERCOS III Slave
Der Registerkartenreiter "SERCOS III Slave" ist Bestandteil des "SERCOS III
Geräteeditors". Er erscheint, wenn im Projektexplorer ein Doppelklick auf ein
"SERCOS III IO-Slave"-Objekt ausgeführt wird.
Für alle Einstellungen im vorliegenden Dialog gilt, dass sie von der Gerätebe‐
schreibung abhängen, ob sie hier editierbar sind und welche Werte vorgegeben
und möglich sind.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
