Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

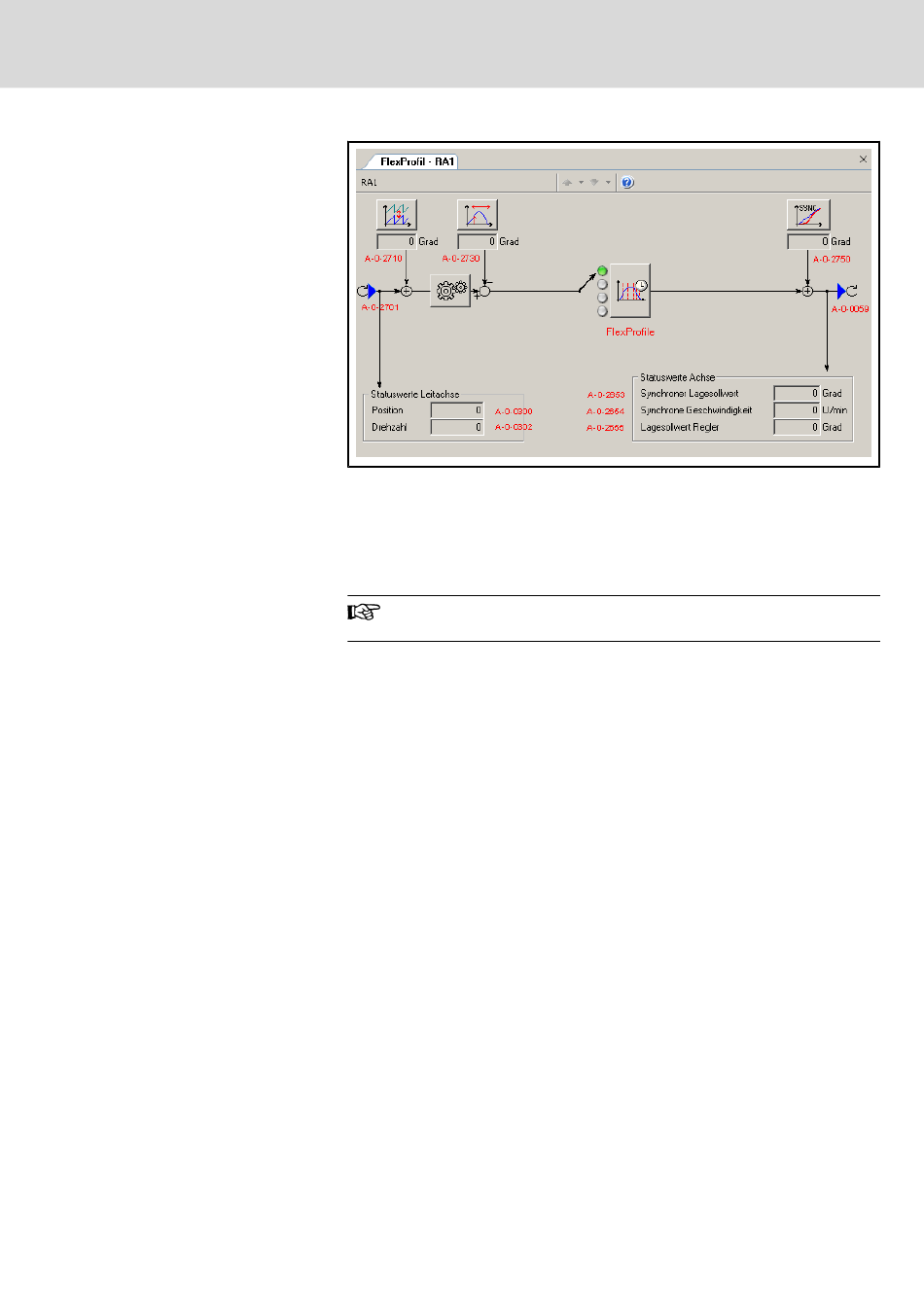

Abb.8-26: FlexProfile, Wirkungskette zwischen Leit- und Folgeachse
Zu den FlexProfile-Bewegungsprofilen gelangt man durch einen Klick auf das
Symbol "FlexProfile Übersicht" in der Mitte des Dialogfensters (siehe
8-26 "FlexProfile, Wirkungskette zwischen Leit- und Folgeachse" auf Seite
579). In diesem Fenster wird die aktuelle FlexProfile-Konfiguration angezeigt.
Diese Information ist für alle Bewegungsprofile der Achse verfügbar.
Es können 4 FlexProfile-Bewegungsprofile auf der Achse abgelegt
werden.
Des Weiteren werden im Statusfenster die Zustände der Bewegungsprofile und
deren Verarbeitungsstatus angezeigt. Fehler in der Profildefinition werden im
darüber liegenden Statusfenster gemeldet. Die Erstellung eines neuen bzw. die
Modifikation eines vorhandenen Bewegungsprofils kann über den Knopf "De‐
tails" (siehe ③ Abb. 8-27 "FlexProfile Übersichtsfenster " auf Seite
vorgenommen werden.
