Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 77

DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

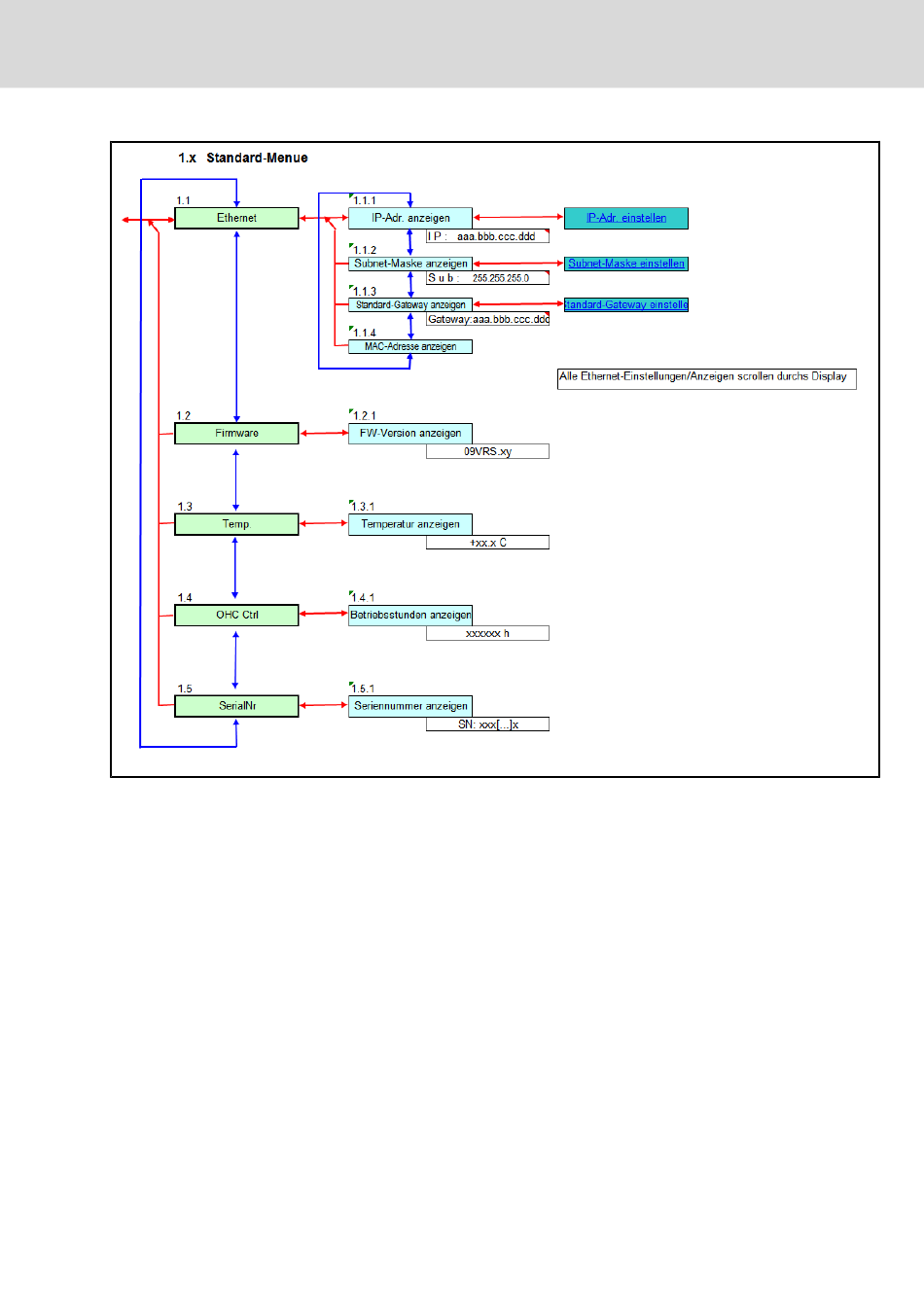

Abb.4-32: Standard-Menü-Übersicht zur Bedienung von Display und Tastatur
1. Von der Standard-Anzeige BB STOP gelangt man mittels <Enter> zur
Anzeige ETHERNET.
2. Mittels erneutem <Enter> erreicht man die IP-Adresse.
3. Die voreingestellte Adresse kann nach nochmaligem <ENTER> Block für
Block geändert werden. (Ändern des Zahlenwerten jeweils mit
<DOWN> und <UP>, betätigen und weiterschalten mit <Enter>).
4. Nach dem vierten Block führt das <Enter> zur Anzeige ETHERNET.
5. Die Subnet-Maske und bei Bedarf die Gateway-Adresse können analog
geändert werden.
Bosch Rexroth AG 75/673
Inbetriebnahme und Bedienung
