Funktionsmodule (nur IndraMotion MLC)

Hardwarebeschreibung

Frontansicht
Verbundanzeigen
Anschlüsse
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
CrossComm SERCOS III (CFL01.1-R3)
A S1, Adress-Schalter des Funktionsmoduls
B L, Link Port 1
C S, Status Port 1
D X7S1, Port 1 (RJ45)
E L, Link Port 2
F S, Status Port 2
G X7S2, Port 2 (RJ45)

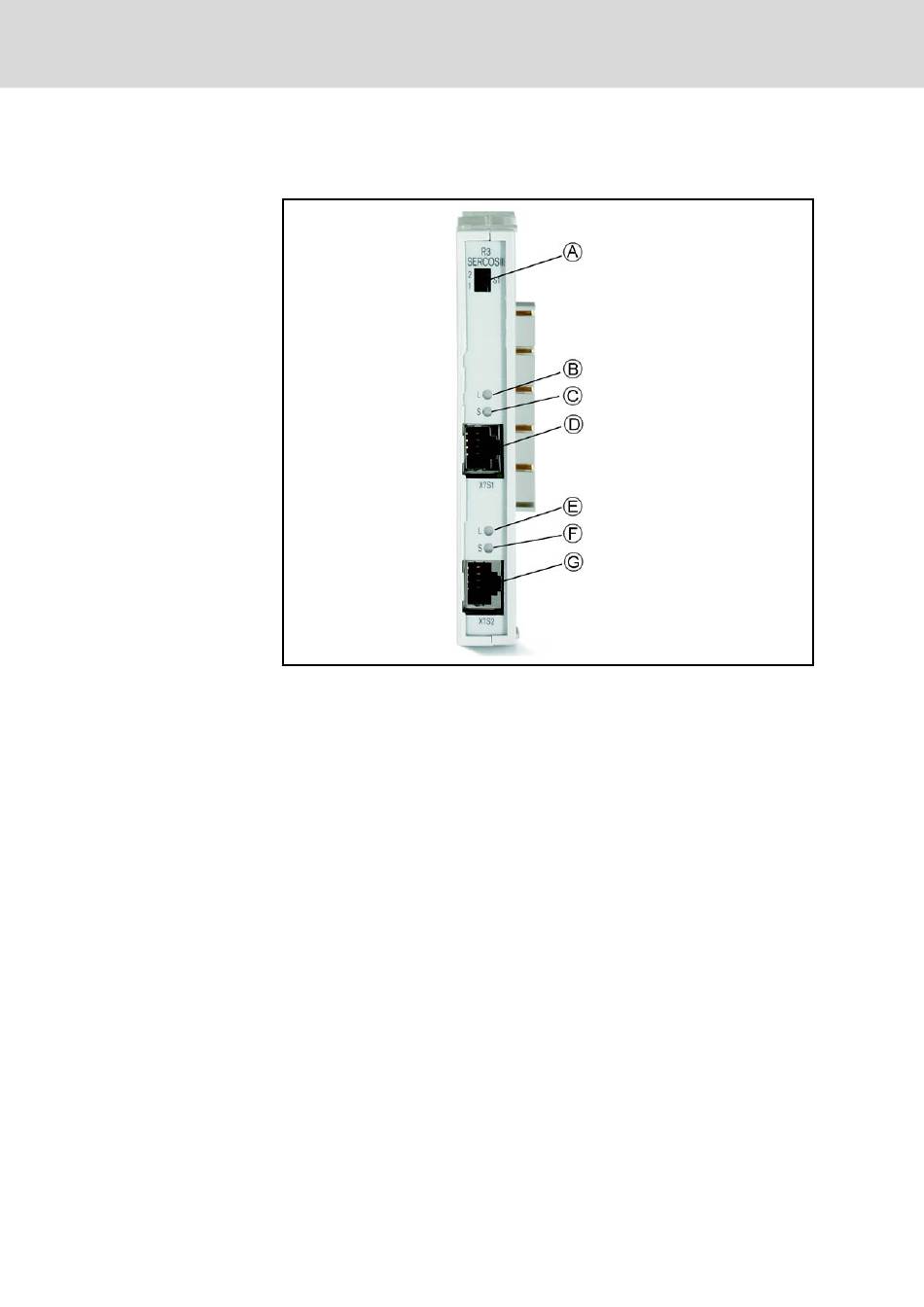

Abb.7-18: Frontansicht des Funktionsmoduls CrossComm SERCOS III (CFL01.1-
R3)
Das Funktionsmodul ist unter der Materialnummer R911170008 bestellbar.
Der Status des Verbundes wird am CrossComm SERCOS III (CFL01.1-R3)
mittels der LEDs " L" (grüne LED: Link) bzw. "S" (gelbe LED: Status), angezeigt.
Die folgenden Kombinationen sind möglich:
● Link-LED an, Status-LED blinkt: fehlerfreier Zustand
● Link-LED an, Status-LED an: bereit für Hotplug bzw. Redundanz wieder
herstellen
● Link-LED an, Status-LED aus: ein Verbundfehler ist aufgetreten. Ver‐
bundring ist in Phase 0
● Link-LED aus, Status-LED aus: Verbund ist nicht konfiguriert bzw. Kabel
sind nicht gesteckt
X7S1 - Anschluss SERCOS III Port 1 (RJ45).
X7S2 - Anschluss SERCOS III Port 2 (RJ45).
