Optische Sendeleistung - Einzel‐
Optische Sendeleistung - Doppel‐

Projektierung

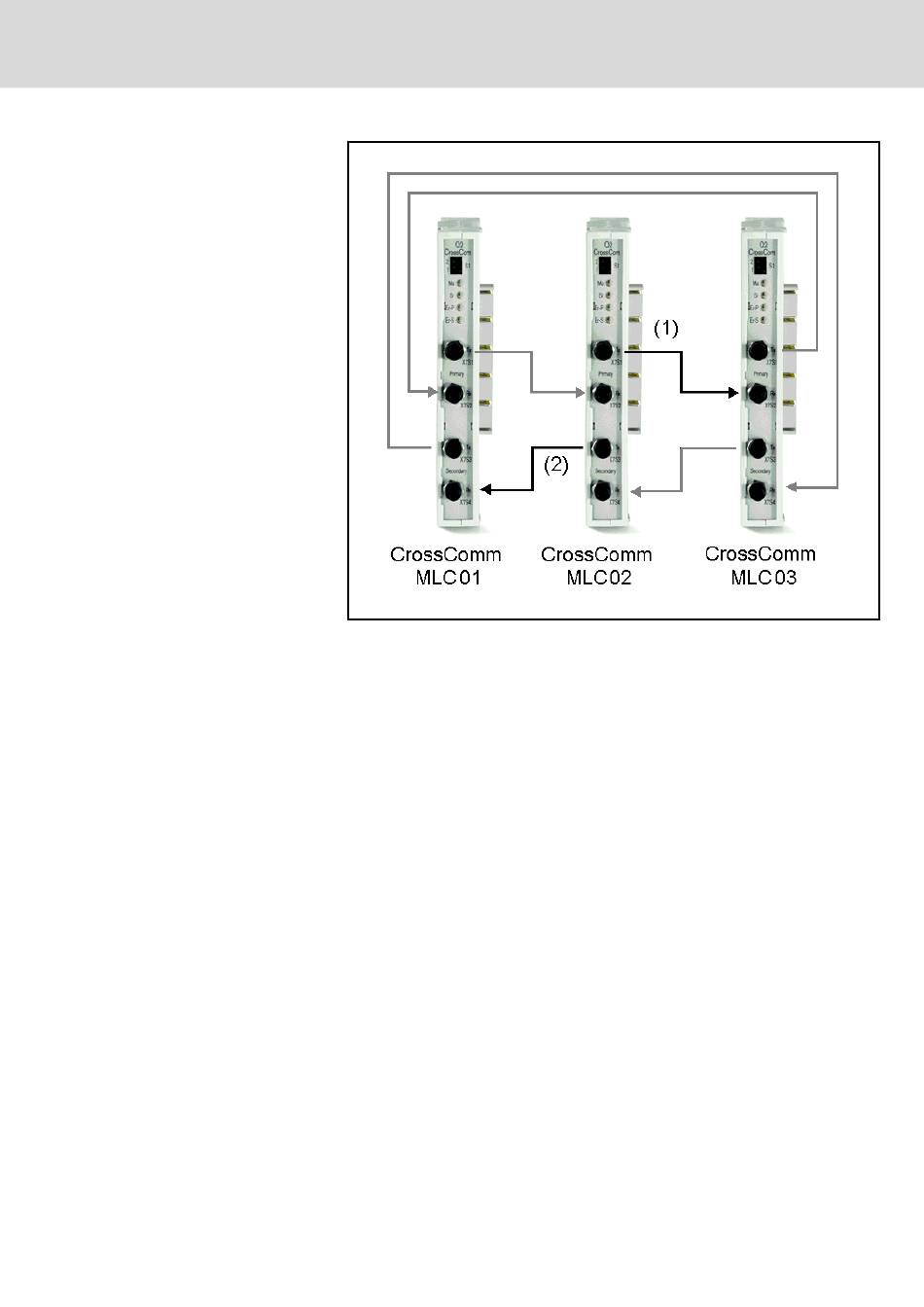

Abb.7-58: Sendeleitungen der MLC 02
Die Sendeleistung wird im Parameter "C-0-0702, MLC-Verbund - Konfiguration
ring
LWL-Längen" eingestellt.
Die im ersten Listenelement eingetragene Länge bezieht sich auf den Licht‐
wellenleiter ① zwischen dem aktuellen und dem nachfolgenden Funktionsmo‐
dul CrossComm SERCOS II (CFL01.1-Q2) im Primär-/Einzel-Ring.
Die Sendeleistung wird über IndraWorks im Parameter "C-0-0702, MLC-Ver‐
ring
bund - Konfiguration LWL-Längen" eingestellt.
Die im ersten Listenelement eingetragene Länge bezieht sich wie beim Ein‐
zelring auf den Lichtwellenleiter zwischen dem aktuellen und dem nachfolgen‐
den Funktionsmodul CrossComm SERCOS II (CFL01.1-Q2) im Primärring ①.
Die im zweiten Listenelement eingetragene Länge ist für den Sekundärring ②
relevant.
Anlegen des CrossComm SERCOS II (CFL01.1-Q2)
Um die Teilnahme der IndraMotion MLC am Verbund konfigurieren zu können,
muss das Funktionsmodul "CrossComm SERCOS II (CFL01.1-Q2)" unter der
IndraMotion MLC angelegt werden. Dazu gibt es zwei Wege:
1. Beim Anlegen einer IndraMotion MLC bietet der Wizard im Dialog 3,
"Konfiguration", den Anschluss von Funktionsmodulen an. Hier kann das
Modul "CrossComm SERCOS II (CFL01.1-Q2)" ausgewählt werden.
