Anlegen Einer Steuerung Indramotion Mlc L25/L45/L65 Und Indramotion Mlp Vep - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

120/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung
4.2.10 Anlegen einer Steuerung IndraMotion MLC L25/L45/L65 und
IndraMotion MLP VEP
Dialoge zum Anlegen der Steue‐
Das Anlegen einer IndraMotion-Steuerung innerhalb eines Projektes erfolgt
durch Ziehen des Bibliothekselements "IndraMotion MLC L25", "IndraMotion
MLC L45", "IndraMotion MLC L65" oder "IndraMotion MLP VEP" aus dem Bib‐
liotheksordner "Drive and Control" in den Projektordner. Die Eigenschaften des
Elementes werden im Informationsfenster angezeigt.

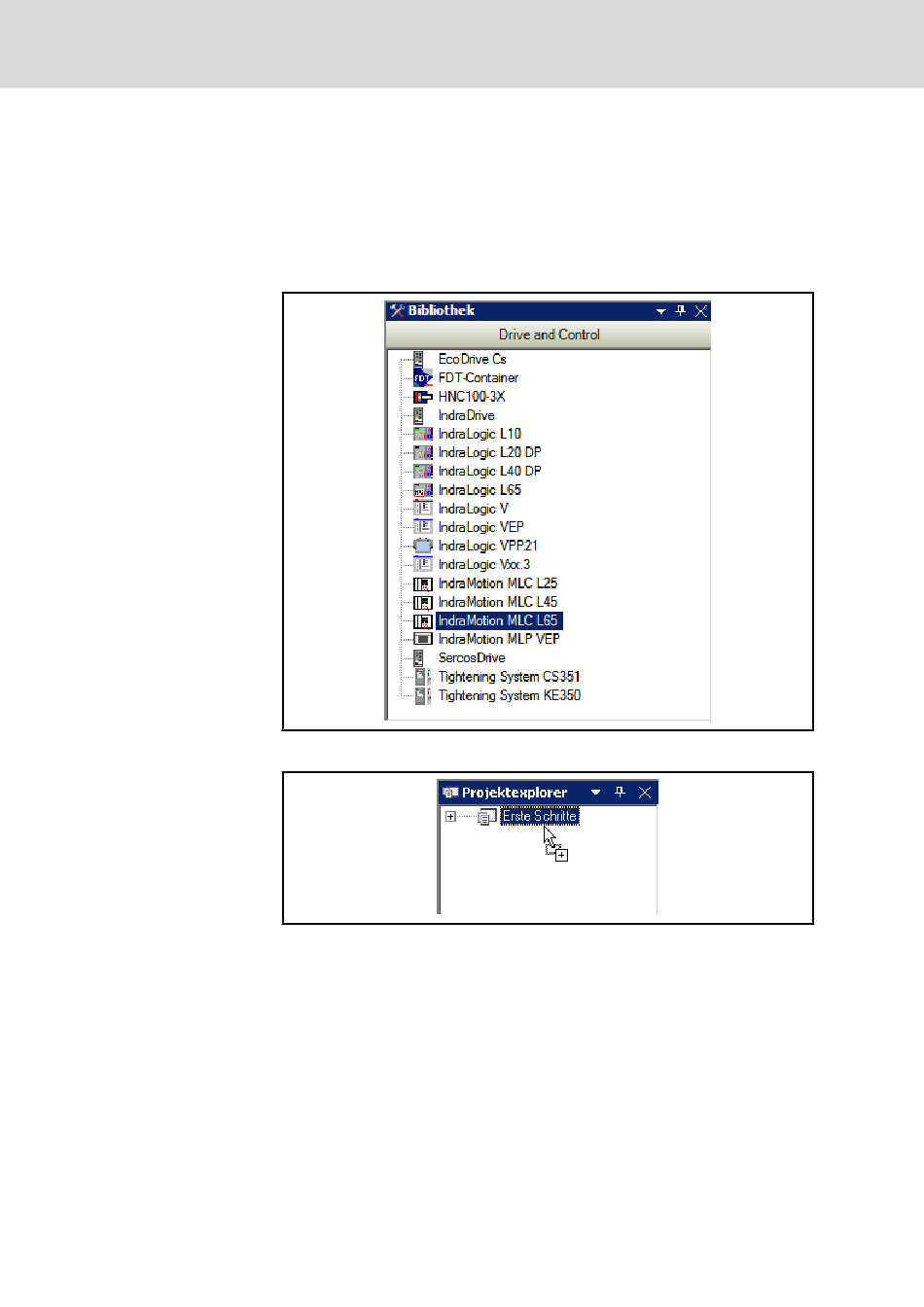

Abb.4-92: Anlegen der Steuerung (im Beispiel IndraMotion MLC L65) - Ziehen aus
der Bibliothek
Abb.4-93: Anlegen einer Steuerung - Fallenlassen in Projektnavigator
Anstelle des "Drag&Drop" kann das Übertragen der Steuerung auch durch
"Kopieren und Einfügen" erfolgen.
Das Anlegen einer Steuerung wird durch einen Wizard mit drei Dialogfenstern
rung
unterstützt.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
