Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 526

524/673 Bosch Rexroth AG
Funktionsmodule (nur IndraMotion MLC)
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

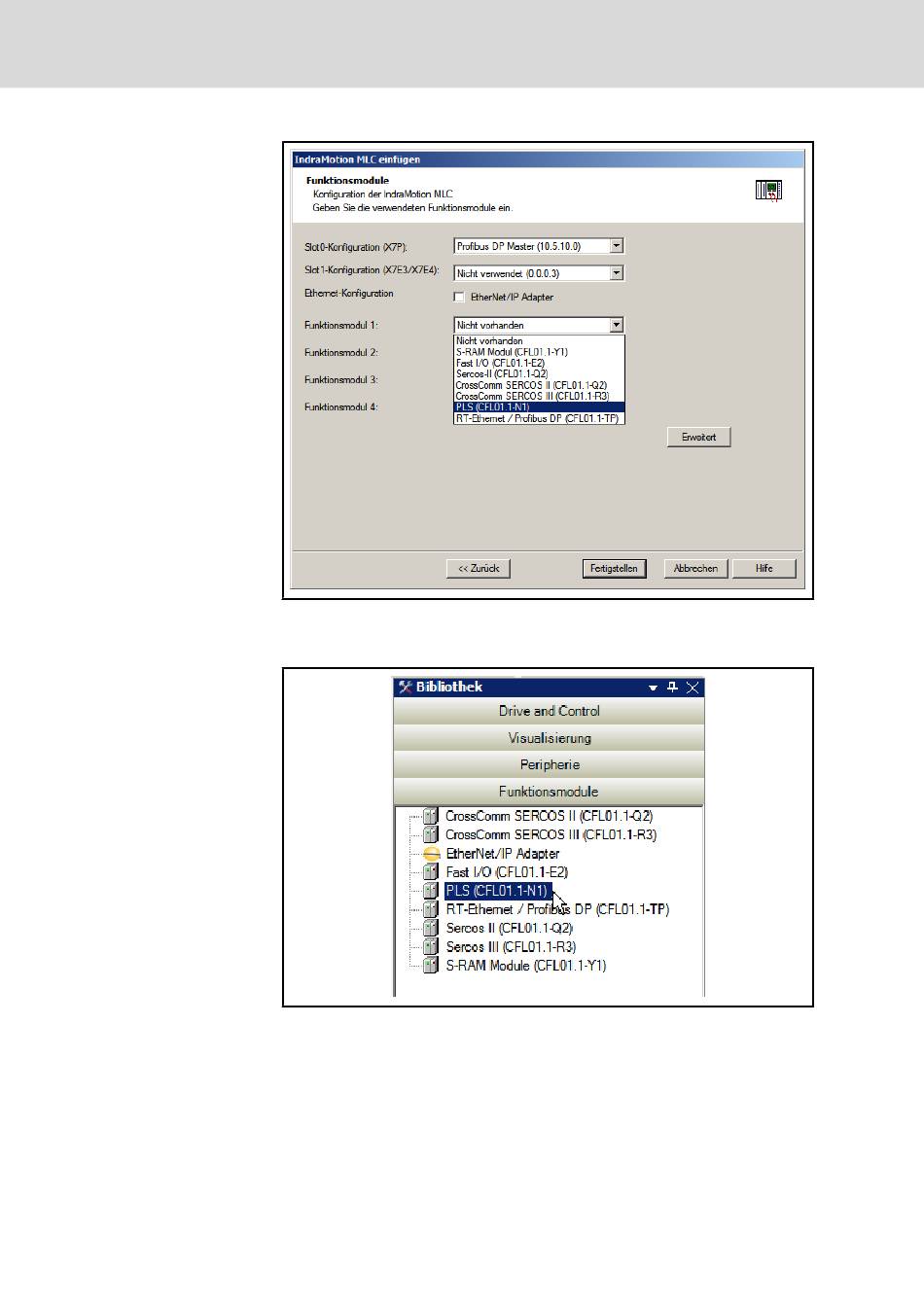

Abb.7-102: Einfügen eines PLS-Funktionsmoduls über den Wizard
2. Das Funktionsmodul "PLS (CFL01.1-N1)" aus der Gruppe "Funktionsmo‐
dule" der Bibliothek auf die IndraMotion MLC ziehen ....
Abb.7-103: Ziehen des Moduls
....und oberhalb des SERCOS-Ordners oder auf die IndraMotion MLC selbst
"fallen lassen".
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
