Übergänge Zwischen Den Modi - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

112/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung
Übergänge zwischen den Modi
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

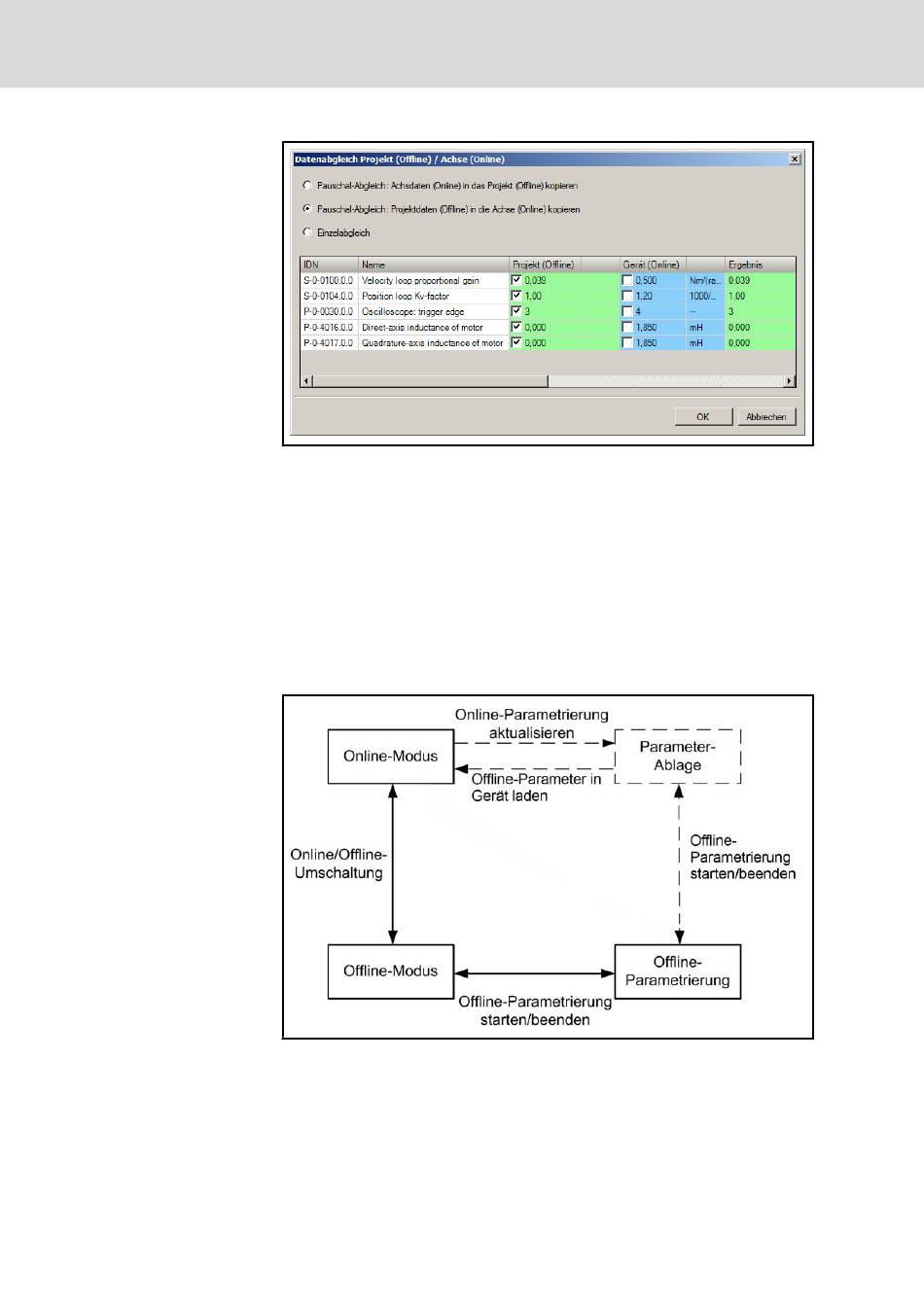

Abb.4-80: Anzeige von Unterschieden der Antriebsparameter
Werden die Parameter ohne Anzeige der Unterschiede in das Gerät geladen,
werden sowohl die Steuerungsparameter, als auch die Antriebsparameter in
die jeweiligen Geräte übertragen.
Die Einstellung, ob der Abgleich mit oder ohne Anzeige von Unterschieden
durchgeführt werden soll, wird gespeichert und ist beim nächsten Aufruf dieser
Funktion automatisch vorselektiert.
Modi-Umschaltung
Zwischen den drei Modi kann, wie im nachfolgenden Bild dargestellt, gewech‐
selt werden:
Abb.4-81: Übergänge zwischen den Modi
● Die Online/Offline-Umschaltung erfolgt über die Symbolleiste oder den
IndraMotion MLC/MLP-Kontext-Menüpunkt Online schalten bzw. Offline
schalten
● Der Start der Offline-Parametrierung erfolgt über die Symbolleiste oder
über den gleichnamigen IndraMotion MLC/MLP-Kontext-Menüpunkt
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
