Selettori indirizzo e baudrate

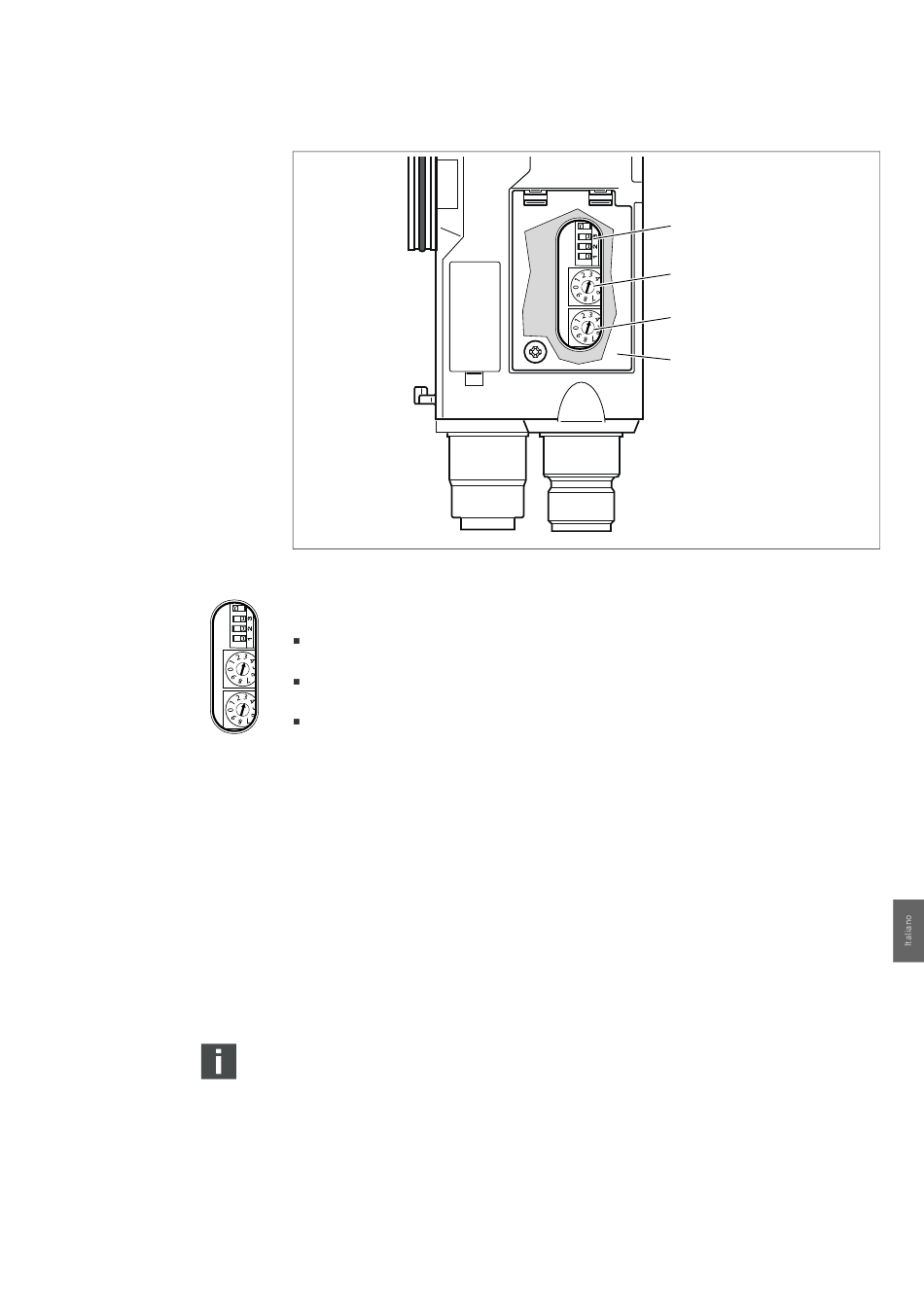

Fig. 2: Posizione dei selettori indirizzo S2 e S3 e del selettore baudrate S1
Il selettore DIP S1 per il baudrate e i due selettori S2 e S3 per l'indirizzo della stazione del sistema
valvole nel CANopen si trovano sotto la finestrella di controllo (3).
S1
Selettore S1: sul selettore DIP S1 viene impostato il baudrate sui primi tre selettori. Il quarto non
è occupato.
S2
Selettore S2: sul selettore S2 vengono impostate le decine dell'indirizzo. Il selettore S2 riporta
S3 la dicitura da 0 a 9 nel sistema decimale.
Selettore S3: sul selettore S3 vengono impostate le unità dell'indirizzo. Il selettore S3 riporta la
dicitura da 0 a 9 nel sistema decimale.
4.1.4

Indirizzamento

Una descrizione dettagliata dell'indirizzamento è riportata al capitolo 9 "Preimpostazioni
sull'accoppiatore bus" a pagina 239.
4.1.5

Baudrate

Il baudrate è preimpostato a 1 MBit/s. Per modificare il baudrate, consultare il capitolo 9.4 "Modifica
del baudrate" a pagina 241.
4.2

Valvola pilota

La descrizione dei driver valvole è riportata al capitolo 12.2 "Campo valvole" a pagina 247.
