AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
9.4

Modifica del baudrate

Una modifica del baudrate durante il funzionamento non viene applicata!
L'accoppiatore bus continua a lavorare con il vecchio baudrate.
Non modificare mai il baudrate durante il funzionamento.
Separare l'accoppiatore bus dall'alimentazione di tensione UL prima di modificare le
impostazioni sul selettore S1.

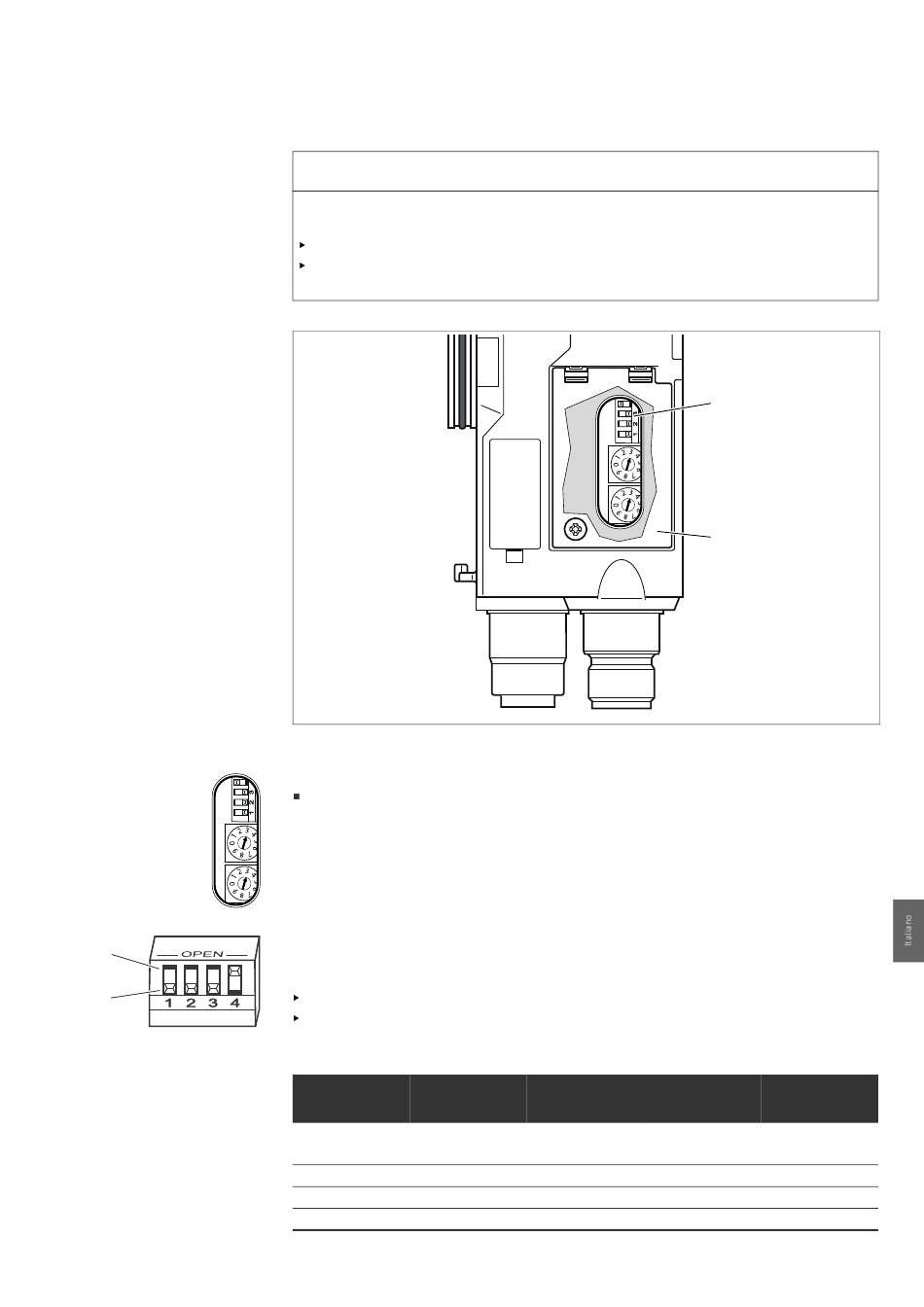

Fig. 6: Selettore baudrate S1 sull'accoppiatore bus
Il selettore DIP S1 per il baudrate si trova sotto la finestrella di controllo (3).
Selettore S1: sul selettore DIP S1 viene impostato il baudrate sui primi tre selettori.
Sul selettore DIP S1 sono possibili due posizioni: "OPEN" e "ON".
In base al tipo di selettore DIP è riportata la dicitura "OPEN" o "ON". La figura qui a fianco mostra un
selettore DIP su cui è riportata la dicitura "OPEN".
Prestare attenzione alla dicitura del selettore DIP S1.
Impostare il baudrate come indicato nella tabella 16.
Tabella 16: Occupazione selettori per l'impostazione del baudrate
Lunghezza cavo
Baudrate
max.
1 Mbit/s 25 m
(preimpostazione)
riservato –
500 kbit/s 100 m
250 kbit/s 250 m
Preimpostazioni sull'accoppiatore bus
ATTENZIONE
S1
S2
S3
Selettore 1 Selettore 2
ON ON
OPEN ON
ON OPEN
OPEN OPEN
241
S1
3
Selettore 3
ON
ON
ON
ON
