310 AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
Ajustes previos en el acoplador de bus
S2
S3

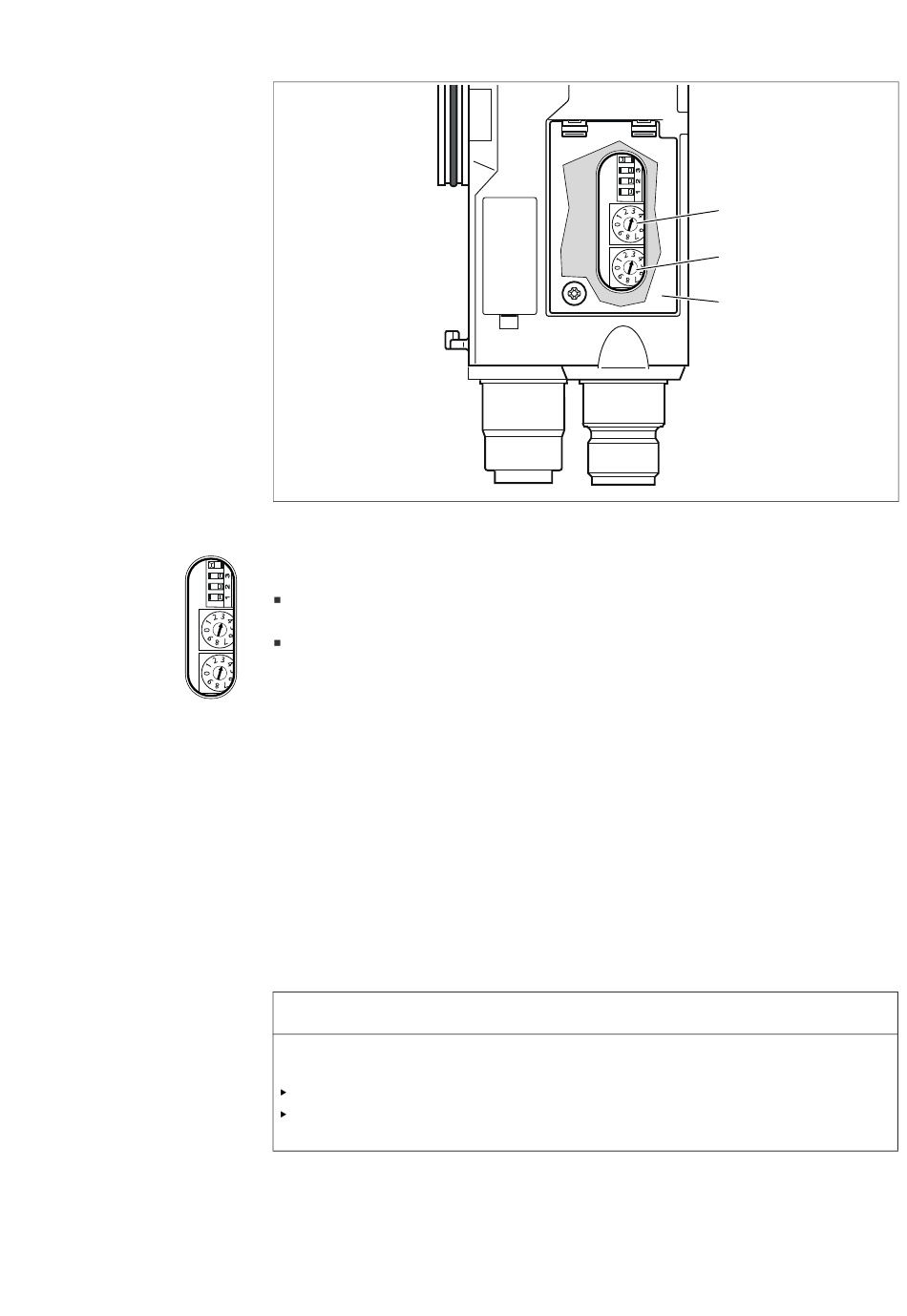

Fig. 5: Conmutadores de dirección S2 y S3 del acoplador de bus
Los dos conmutadores giratorios S2 y S3 con los que se asigna la dirección de estación del sistema
de válvulas en el CANopen se encuentran debajo de la mirilla (3).
Conmutador S2: en el conmutador S2 se ajusta la posición de decena de la dirección.
El conmutador S2 está rotulado con sistema decimal de 0 a 9.
Conmutador S3: en el conmutador S3 se ajusta la posición de unidad de la dirección.
El conmutador S3 está rotulado con sistema decimal de 0 a 9.
Para asignar la dirección, proceda como se explica a continuación:
1. Desconecte el acoplador de bus de la alimentación de tensión UL.
2. Ajuste en los conmutadores S2 y S3 (véase la figura 5) la dirección de estación:
– S2: decena de 0 a 9
– S3: unidad de 0 a 9
3. Vuelva a conectar la alimentación de tensión UL. El sistema se inicializa y se adopta la dirección
del acoplador de bus.
9.3 Modificación de la dirección
No se guarda ninguna modificación de la dirección realizada durante el funcionamiento.
El acoplador de bus sigue trabajando con la dirección antigua.
No modifique nunca la dirección durante el funcionamiento.
Desconecte el acoplador de bus de la alimentación de tensión antes de modificar las
posiciones de los conmutadores S2 y S3.
S1
S2
S3
ATENCIÓN
S2
S3
3
