AVENTICS | Buskoppler AES/Ventiltreiber AV, CANopen | R412018137–BAL–001–AE
4.1.3

Adress- und Baudratenschalter

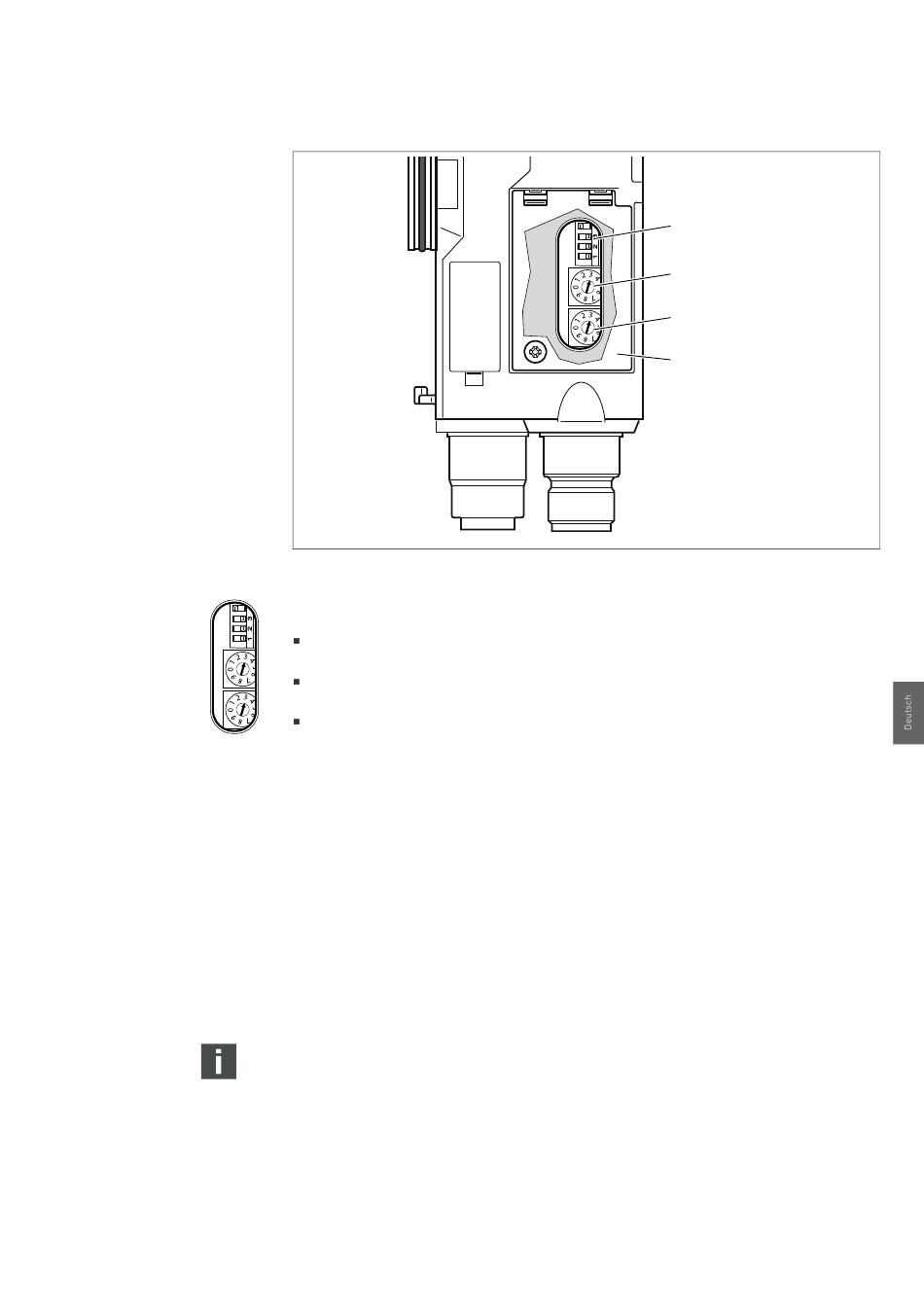

Abb. 2: Lage der Adressschalter S2 und S3 und des Baudratenschalters S1
Der DIP-Schalter S1 für die Baudrate sowie die beiden Drehschalter S2 und S3 für die
Stationsadresse des Ventilsystems im CANopen befinden sich unter dem Sichtfenster (3).
S1
Schalter S1: Am DIP-Schalter S1 wird die Baudrate an den ersten drei Schaltern eingestellt. Der
vierte Schalter ist nicht belegt.
S2
Schalter S2: Am Schalter S2 wird die Zehnerstelle der Adresse eingestellt. Der Schalter S2 ist
S3 im Dezimalsystem von 0 bis 9 beschriftet.
Schalter S3: Am Schalter S3 wird die Einerstelle der Adresse eingestellt. Der Schalter S3 ist im
Dezimalsystem von 0 bis 9 beschriftet.
4.1.4

Adressierung

Eine ausführliche Beschreibung der Adressierung finden Sie in Kapitel 9 „Voreinstellungen am
Buskoppler" auf Seite 27.
4.1.5

Baudrate

Die Baudrate ist auf 1 MBit/s voreingestellt. Wie Sie die Baudrate ändern, ist im Kapitel 9.4 „Baudrate
ändern" auf Seite 29 beschrieben.
4.2

Ventiltreiber

Die Beschreibung der Ventiltreiber finden Sie im Kapitel 12.2 „Ventilbereich" auf Seite 36.
S1
S1
S2
S2
S3
S3
3
