314 AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
Puesta en servicio del sistema de válvulas con CANopen
UL
UA
IO/DIAG
RUN
ERROR
1. Conecte la tensión de servicio.
Al arrancar, el control envía los parámetros y los datos de configuración al acoplador de bus,
la electrónica de la zona de válvulas y los módulos E/S.
Al encender o después de resetear el hardware, se escanean los módulos del lado de válvulas
conectados y los módulos E/S digitales y analógicos y, a continuación, se determina la
estructura de las entradas del directorio de objetos modificadas. Esta estructura se mantiene
sin cambios hasta que se vuelve a encender o resetear el hardware.
2. Después de la fase de inicialización, compruebe las indicaciones LED en todos los módulos
(véase el capítulo 11 "LED de diagnóstico del acoplador de bus" en la página 315 y la descripción
de sistema de los módulos E/S).
Antes de encender la presión de servicio, los LED de diagnóstico únicamente se deben encender
como se indica en la tabla 17.

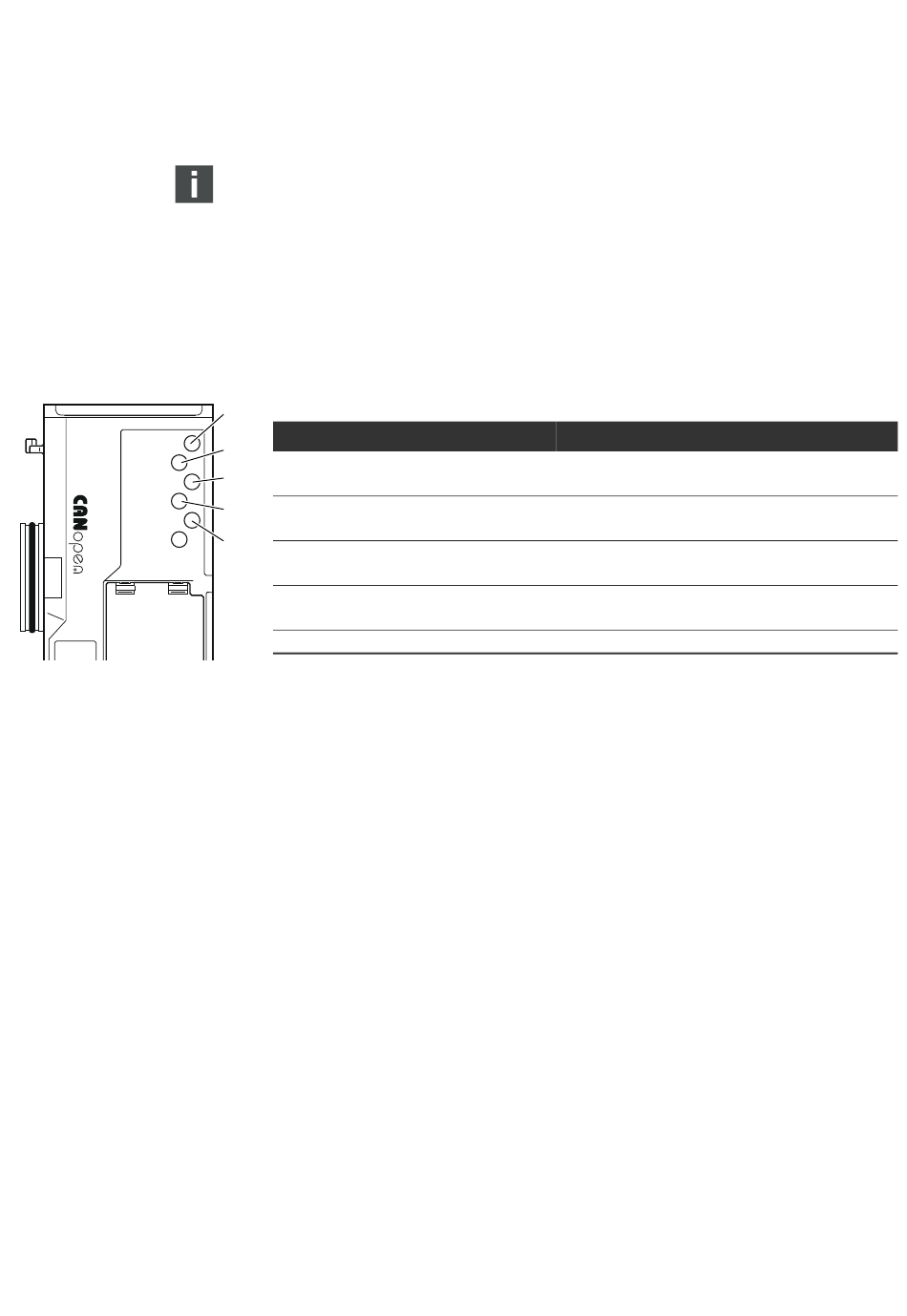

Tabla 17: Estado de los LED durante la puesta en servicio
14
Denominación Color
15
UL (14) Verde
16
UA (15) Verde
17
18
IO/DIAG (16) Verde
RUN (17) Verde
ERROR (18) Rojo
Si el diagnóstico se ha efectuado con éxito, puede poner el sistema de válvulas en servicio. En caso
contrario, deberá solucionar el fallo (véase el capítulo 13 "Localización de fallos y su eliminación"
en la página 334).
3. Conecte la alimentación de aire comprimido.
Estado Significado
encendido La alimentación de tensión de la electrónica supera
el límite de tolerancia inferior (18 V DC).
encendido La tensión de actuadores supera el límite de tolerancia
inferior (21,6 V DC).
encendido La configuración es correcta y el backplane funciona sin
problemas.
encendido Indicación de servicio tras el arranque, el módulo está en
estado OPERATIONAL
apagado ningún error de bus identificado
