M12-kontaktens stiftskonfiguration
2
3
X1S X1S
AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
12.2.4

Elektrisk matningsplatta

Den elektriska matningsplattan (35) är ansluten till ett kretskort för separat spänningsmatning.
Via en 4-polig M12-kontakt matas alla ventiler som ligger till höger om matningsplattan med en
separat 24V-spänningsförsörjning. Den elektriska matningsplattan övervakar denna extra spänning
(UA) avseende underspänning (24 V DC -10%).

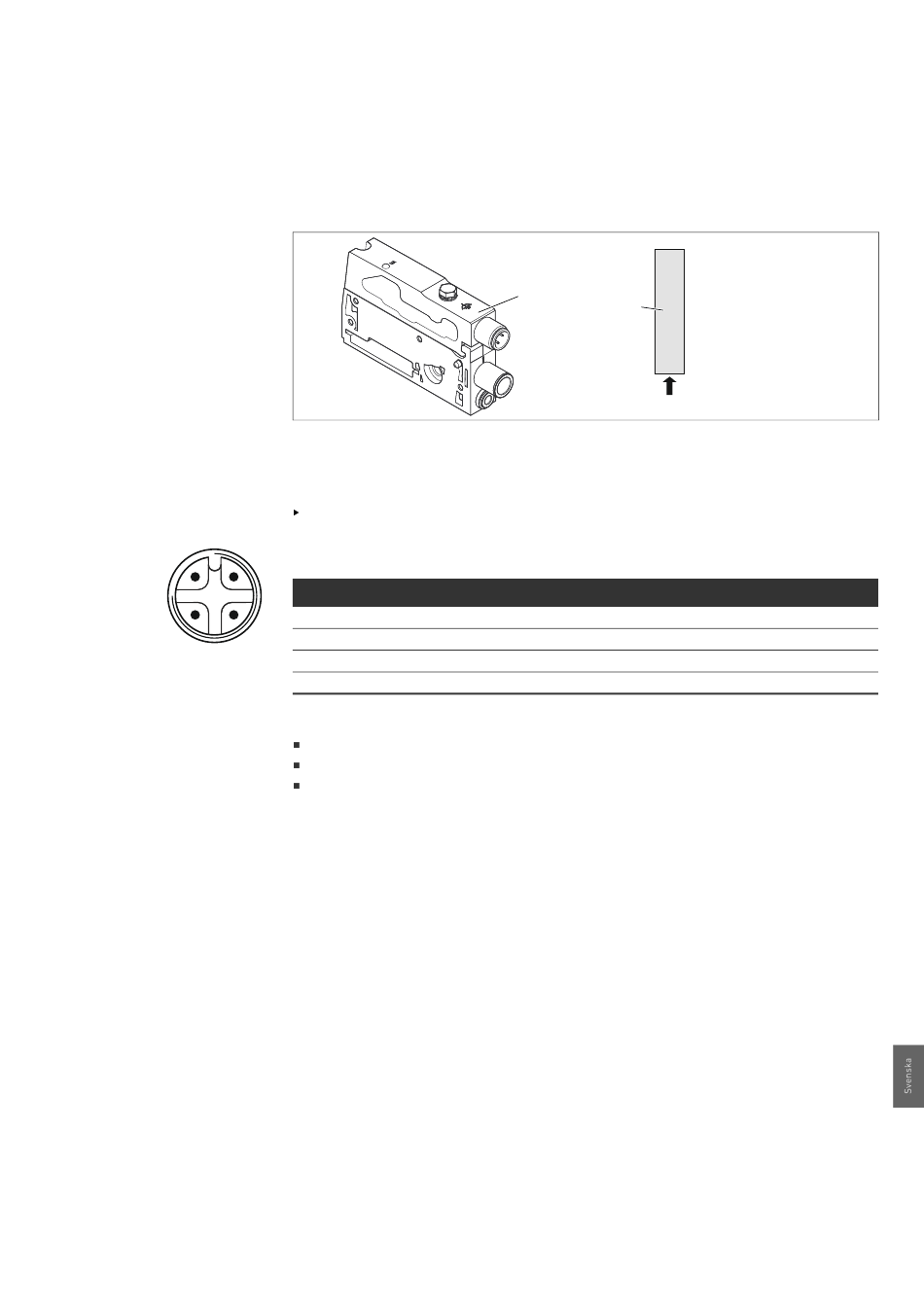

Fig 11: Elektrisk matningsplatta
Åtdragningsmomentet för jordskruven M4x0,7 (nyckelvidd 7) är 1,25 Nm +0,25.
Anslutningen för utgångsspänningen är en M12-kontakt, hane, 4-polig, A-kodad.
Stiftskonfigurationen för den elektriska matningsplattans M12-kontakt framgår av tabellen 19.
Tabell 19: Stiftskonfiguration för den elektriska matningsplattans M12-kontakt
1
Stift Kontakt X1S
4
Stift 1 nc (ej ansluten)
Stift 2 24 V DC utgångsspänning (UA)
Stift 3 nc (ej ansluten)
Stift 4 0 V DC utgångsspänning (UA)
Spänningstoleransen för utgångsspänningen är 24 V DC +/- 10 %.
Maximal ström är 2 A.
Spänningen är galvaniskt skild från UL internt.
12.2.5 Kretskort för ventildrivenheter
Nedtill på basplattornas baksida sitter kretskort med ventildrivenheterna som utgör ventilernas
elanslutning till fältbussnoden.
Eftersom basplattorna sitter modulärt hopbyggda i block, är även kretskorten för
ventildrivenheterna elektriskt hopkopplade via kontakter och bildar tillsammans den så kallade
backplane, via vilken fältbussnoden styr ventilerna.
35
35
UA
391
Bygga om ventilsystemet
24 V DC -10%
