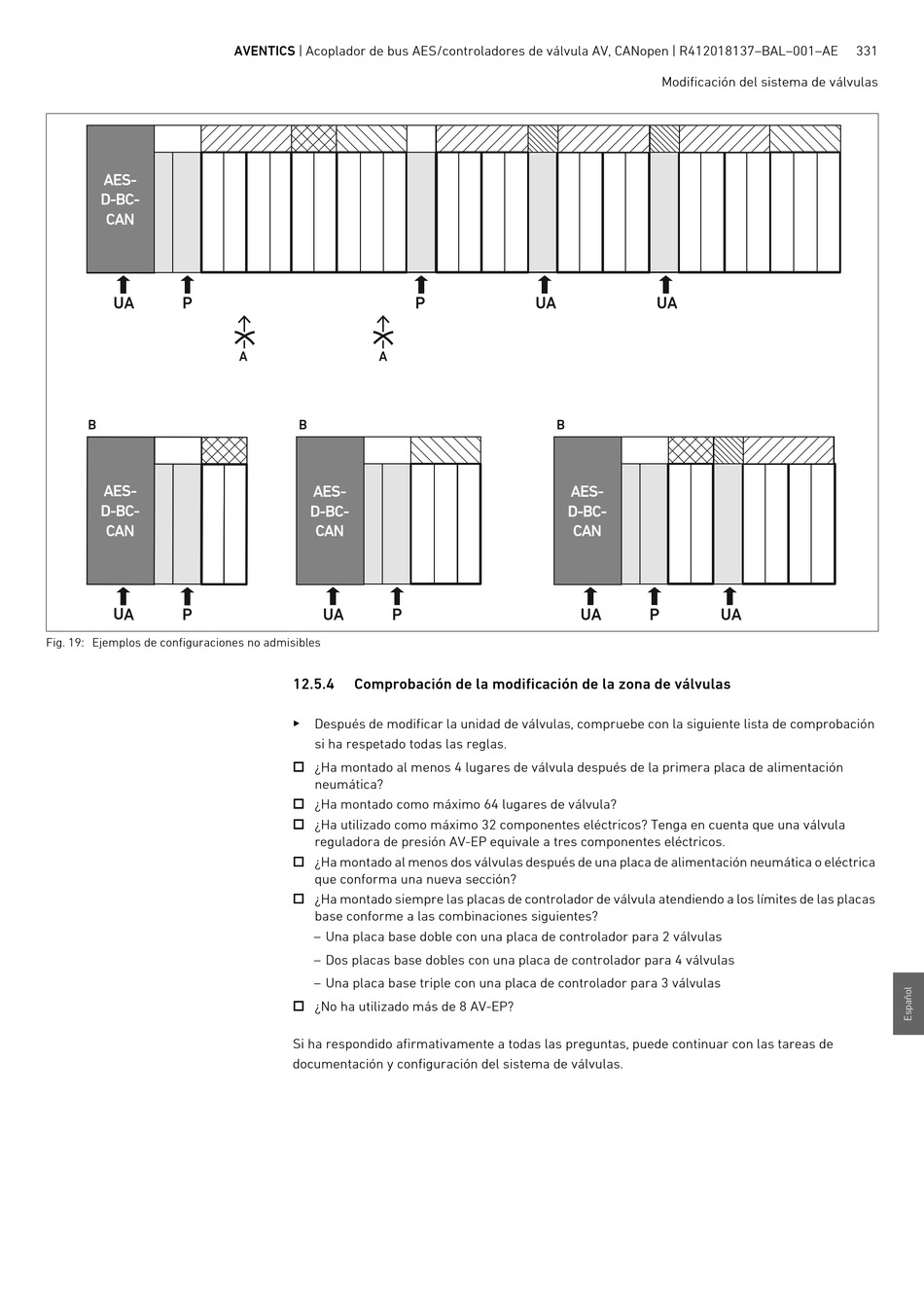

Fig. 19: Ejemplos de configuraciones no admisibles
AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
A A
B
AES-
D-BC-
CAN
UA P
12.5.4 Comprobación de la modificación de la zona de válvulas
Después de modificar la unidad de válvulas, compruebe con la siguiente lista de comprobación
si ha respetado todas las reglas.
 ¿Ha montado al menos 4 lugares de válvula después de la primera placa de alimentación
neumática?
 ¿Ha montado como máximo 64 lugares de válvula?
 ¿Ha utilizado como máximo 32 componentes eléctricos? Tenga en cuenta que una válvula
reguladora de presión AV-EP equivale a tres componentes eléctricos.
 ¿Ha montado al menos dos válvulas después de una placa de alimentación neumática o eléctrica
que conforma una nueva sección?
 ¿Ha montado siempre las placas de controlador de válvula atendiendo a los límites de las placas
base conforme a las combinaciones siguientes?
– Una placa base doble con una placa de controlador para 2 válvulas
– Dos placas base dobles con una placa de controlador para 4 válvulas
– Una placa base triple con una placa de controlador para 3 válvulas
 ¿No ha utilizado más de 8 AV-EP?
Si ha respondido afirmativamente a todas las preguntas, puede continuar con las tareas de
documentación y configuración del sistema de válvulas.
