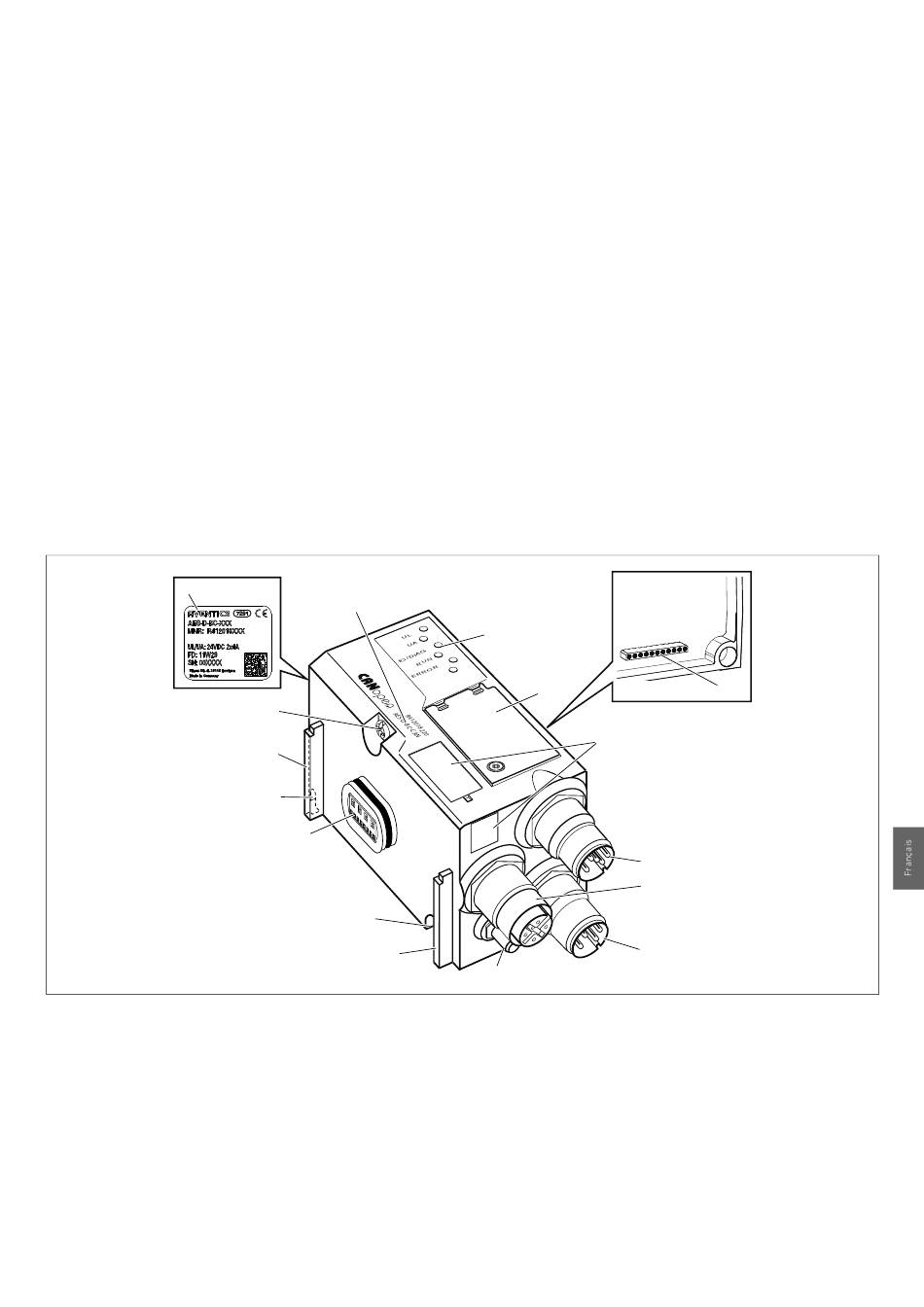

Fig. 1: Coupleur de bus CANopen
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
4 A propos de ce produit
4.1

Coupleur de bus

Le coupleur de bus de la série AES pour CANopen établit la communication entre la commande
maître et les distributeurs et modules E/S raccordés. Il est exclusivement destiné à fonctionner en
tant qu'esclave dans un système bus CANopen selon la norme EN 50325-4. Le coupleur de bus doit
par conséquent avoir sa propre adresse et être configuré. Pour créer le fichier EDS nécessaire à la
configuration, l'outil logiciel « AES CANopen EDS Creator » figure sur le CD fourni R412018133
(voir chapitre 5.2 « Chargement des données de base de l'appareil », page 159).
Lors du transfert cyclique de données, le coupleur de bus peut envoyer jusqu'à 512 bits de données
d'entrée à la commande et recevoir jusqu'à 512 bits de données de sortie de la commande.
Pour communiquer avec les distributeurs, une interface électronique est installée à droite du
coupleur de bus pour le raccordement des pilotes de distributeurs. Sur le côté gauche, une interface
électronique permet d'établir la communication avec les modules E/S. Les deux interfaces sont
indépendantes l'une de l'autre.
Le coupleur de bus peut commander max. 64 distributeurs monostables ou bistables (128 bobines
magnétiques) et jusqu'à dix modules E/S. Il supporte des débits allant jusqu'à 1 Mbauds.
Tous les raccords électriques sont situés à l'avant de l'appareil, tandis que tous les statuts
s'affichent sur la partie supérieure.
1
10
9
10
11
10
9
1 Code d'identification
2 LED
3 Fenêtre
4 Champ pour marquage du moyen
d'exploitation
5 Raccordement bus de terrain X7C2
6 Raccordement bus de terrain X7C1
7 Raccord de l'alimentation électrique X1S
2
3
4
5
6
7
8
8 Mise à la terre
9 Barrette pour montage de l'élément
de serrage élastique
10 Vis de fixation pour fixation
à la plaque d'adaptation
11 Raccordement électrique pour modules AES
12 Plaque signalétique
13 Raccordement électrique pour modules AV
153
