Préréglages du coupleur de bus
S2
S3

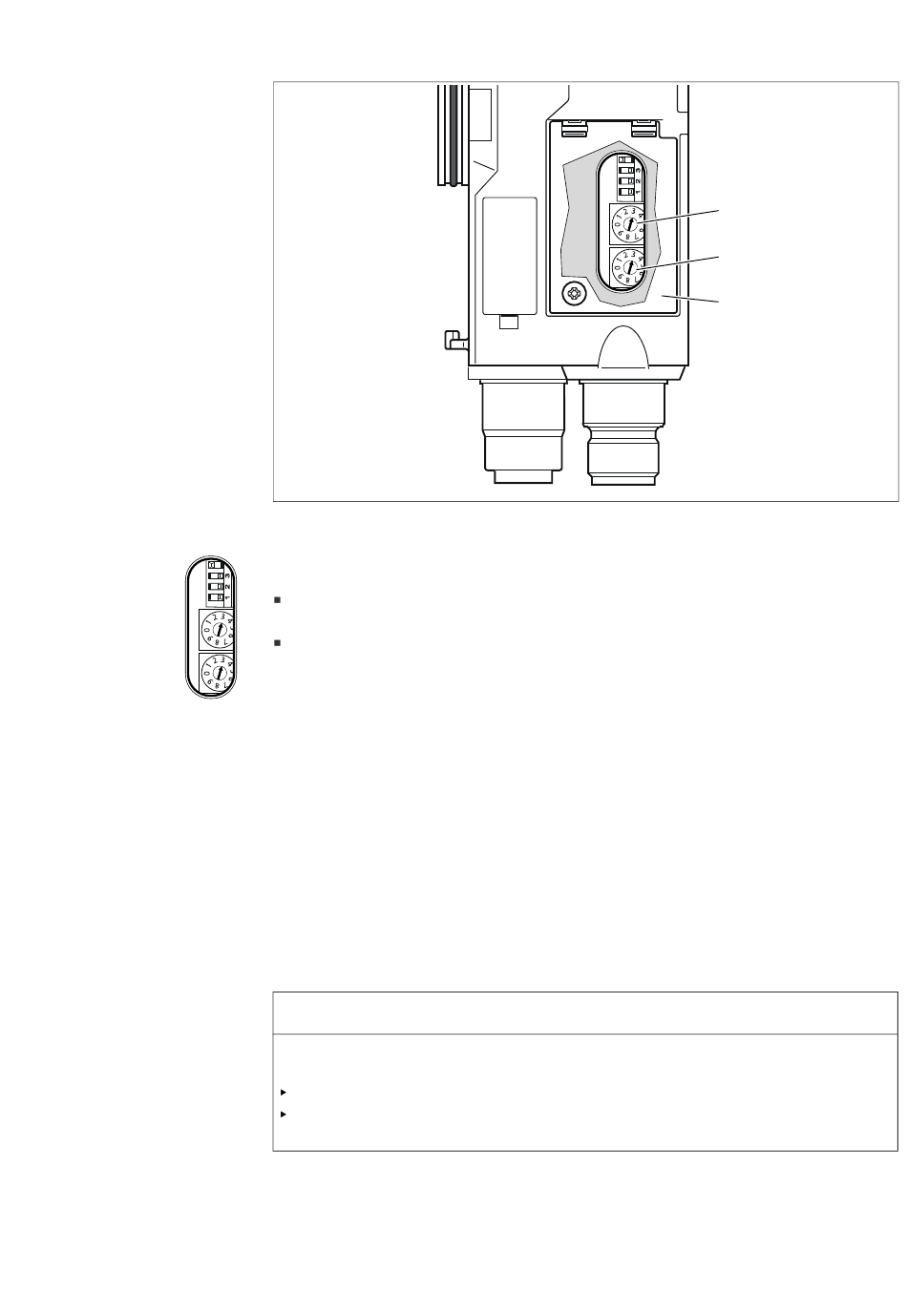

Fig. 5: Commutateurs d'adresse S2 et S3 du coupleur de bus
Les deux commutateurs rotatifs S2 et S3 pour l'adresse de station du système de distributeurs dans
le CANopen se trouvent sous la fenêtre (3).
Commutateur S2 : le commutateur S2 permet de régler la dizaine de l'adresse.
Le commutateur S2 contient une numérotation décimale de 0 à 9.
Commutateur S3 : le commutateur S3 permet de régler l'unité de l'adresse.
Le commutateur S3 contient une numérotation décimale de 0 à 9.
Pour l'adressage, procéder comme suit :
1. Séparer le coupleur de bus de l'alimentation électrique UL.
2. Régler l'adresse de station sur les commutateurs S2 et S3 (voir fig. 5) :
– S2 : dizaine de 0 à 9
– S3 : unité de 0 à 9
3. Rallumer l'alimentation électrique UL. Le système s'initialise et l'adresse du coupleur de bus est
appliquée.
9.3

Modification de l'adresse

Aucune modification d'adresse n'est appliquée en cours de fonctionnement !
Le coupleur de bus continue de fonctionner avec l'ancienne adresse.
Ne jamais changer l'adresse en cours de fonctionnement.
Séparer le coupleur de bus de l'alimentation électrique UL avant de modifier la position des
commutateurs S2 et S3.
S1
S2
S3
ATTENTION
S2
S3
3
