228 AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
Descrizione del prodotto

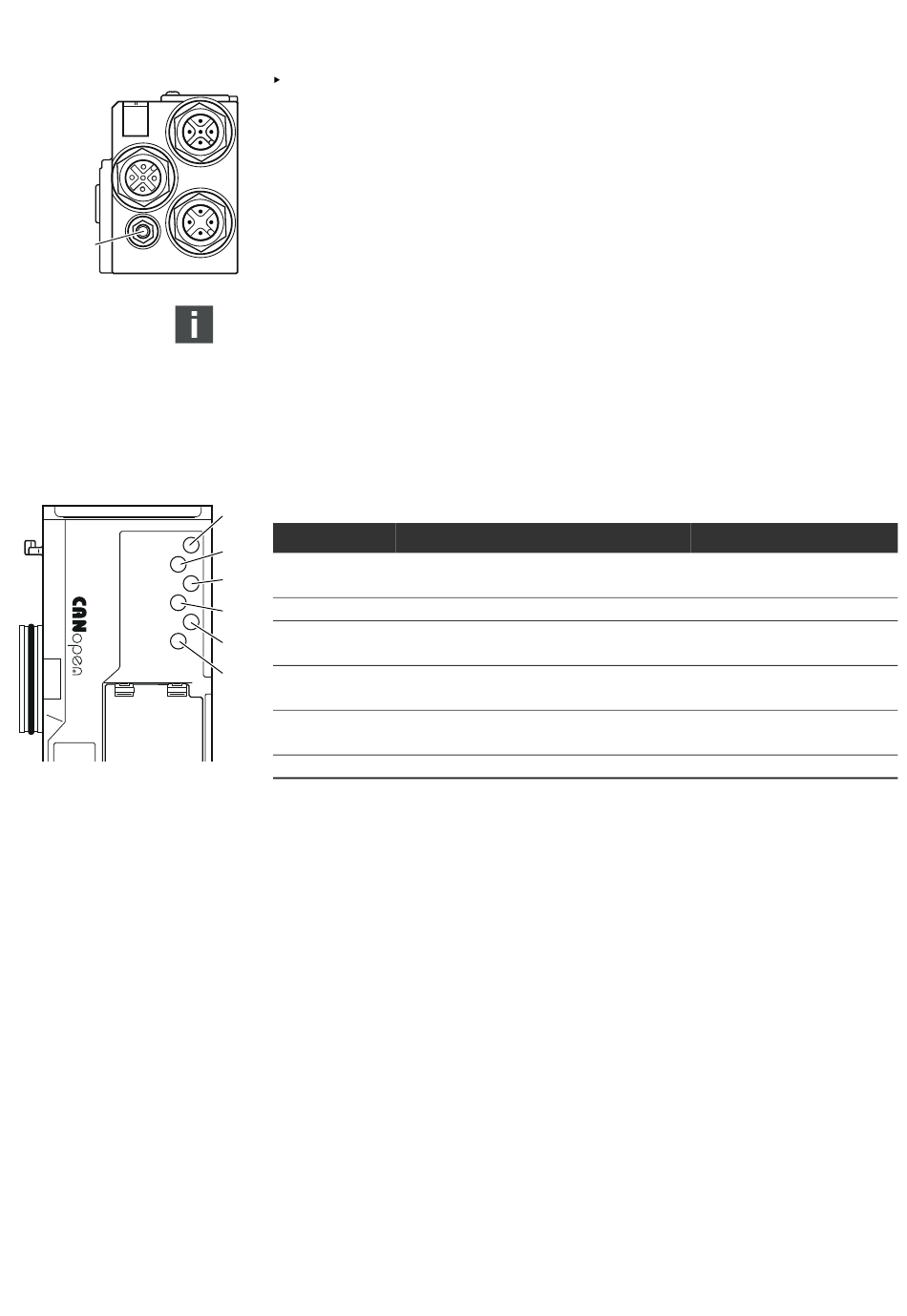

Attacco messa a terra funzionale
X7C2
X7C1
8
UL
UA
IO/DIAG
RUN
ERROR
Per disperdere disturbi EMC, collegare l'attacco FE (8) sull'accoppiatore bus ad una messa
a terra funzionale tramite una conduttura a bassa impedenza.
La sezione cavo deve essere posata in base all'applicazione.
X1S
Per evitare correnti di compensazione attraverso lo schermo dell'accoppiatore bus,
è necessario predisporre un cavo equipotenziale di dimensioni sufficienti tra gli apparecchi.
4.1.2

LED

L'accoppiatore bus dispone di 6 LED. I primi cinque sono occupati da una funzione, il sesto non
ha funzione.
Le funzioni dei LED sono descritte nella tabella seguente. Una descrizione dettagliata dei LED
è riportata al capitolo 11 "Diagnosi LED sull'accoppiatore bus" a pagina 245.
Tabella 8: Significato dei LED nel funzionamento normale
14
Definizione
15
UL (14)
16
UA (15)
17
IO/DIAG (16)
18
19
RUN (17)
ERROR (18)
– (19)
Funzione
Sorveglianza dell'alimentazione di tensione
dell'elettronica
Sorveglianza della tensione attuatori
Sorveglianza delle segnalazioni diagnostiche
di tutti i moduli
Sorveglianza dello stato di esercizio secondo
CANopen DSP 303
Sorveglianza della comunicazione bus secondo
CANopen DSP 303
nessuno
Stato in funzionamento normale
Si illumina in verde
Si illumina in verde
Si illumina in verde
Si illumina in verde
Spento
–
