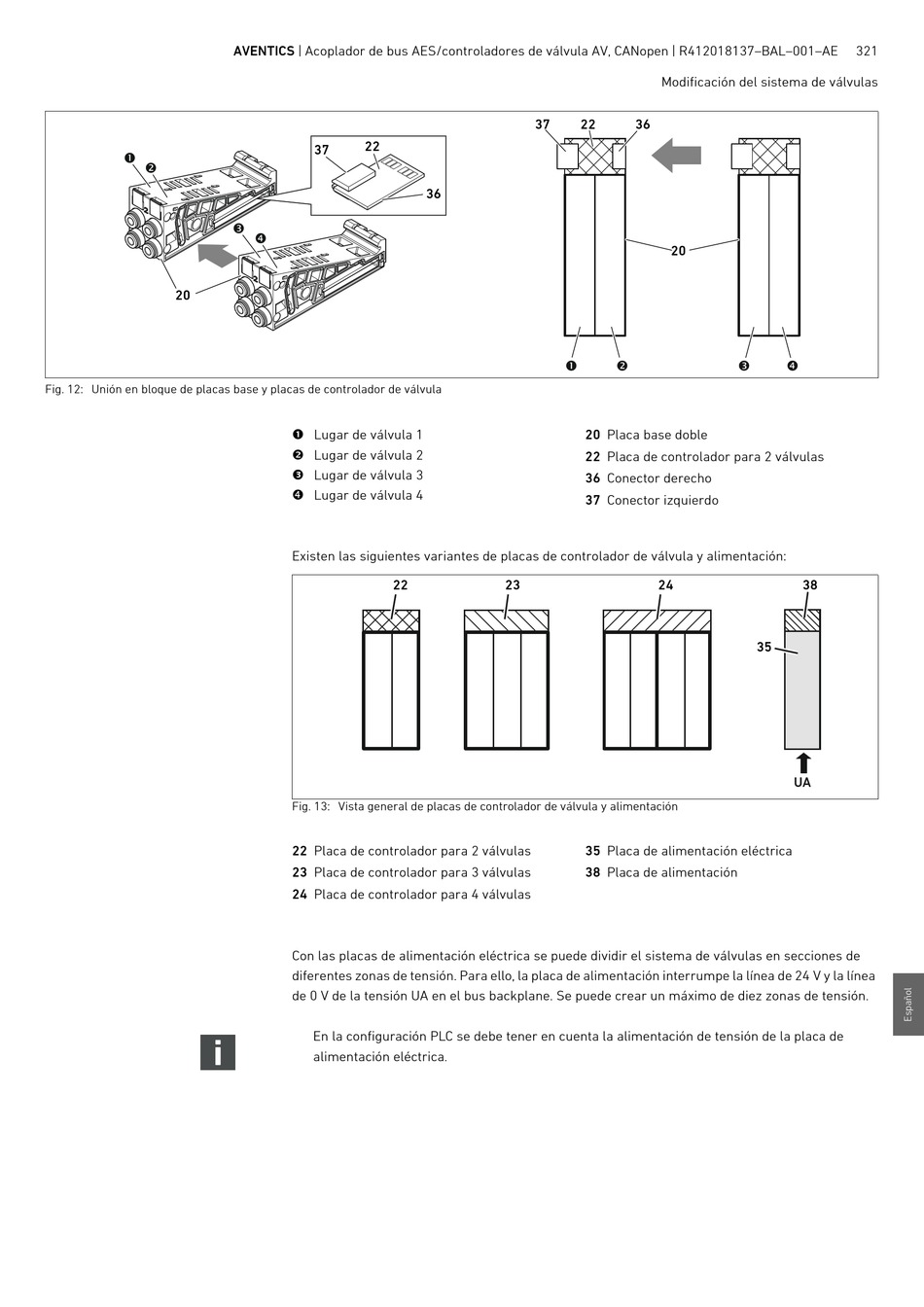

Fig. 12: Unión en bloque de placas base y placas de controlador de válvula
AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
22
37
 Lugar de válvula 1
 Lugar de válvula 2
 Lugar de válvula 3
 Lugar de válvula 4
Existen las siguientes variantes de placas de controlador de válvula y alimentación:
22
Fig. 13: Vista general de placas de controlador de válvula y alimentación
22 Placa de controlador para 2 válvulas
23 Placa de controlador para 3 válvulas
24 Placa de controlador para 4 válvulas
Con las placas de alimentación eléctrica se puede dividir el sistema de válvulas en secciones de
diferentes zonas de tensión. Para ello, la placa de alimentación interrumpe la línea de 24 V y la línea
de 0 V de la tensión UA en el bus backplane. Se puede crear un máximo de diez zonas de tensión.
En la configuración PLC se debe tener en cuenta la alimentación de tensión de la placa de
alimentación eléctrica.
37 22
36
20 Placa base doble
22 Placa de controlador para 2 válvulas
36 Conector derecho
37 Conector izquierdo
23
35 Placa de alimentación eléctrica
38 Placa de alimentación
Modificación del sistema de válvulas
36
20
24 38
35
UA
