Placa Adaptadora; Placa De Alimentación Neumática - Aventics AV Systembeschreibung

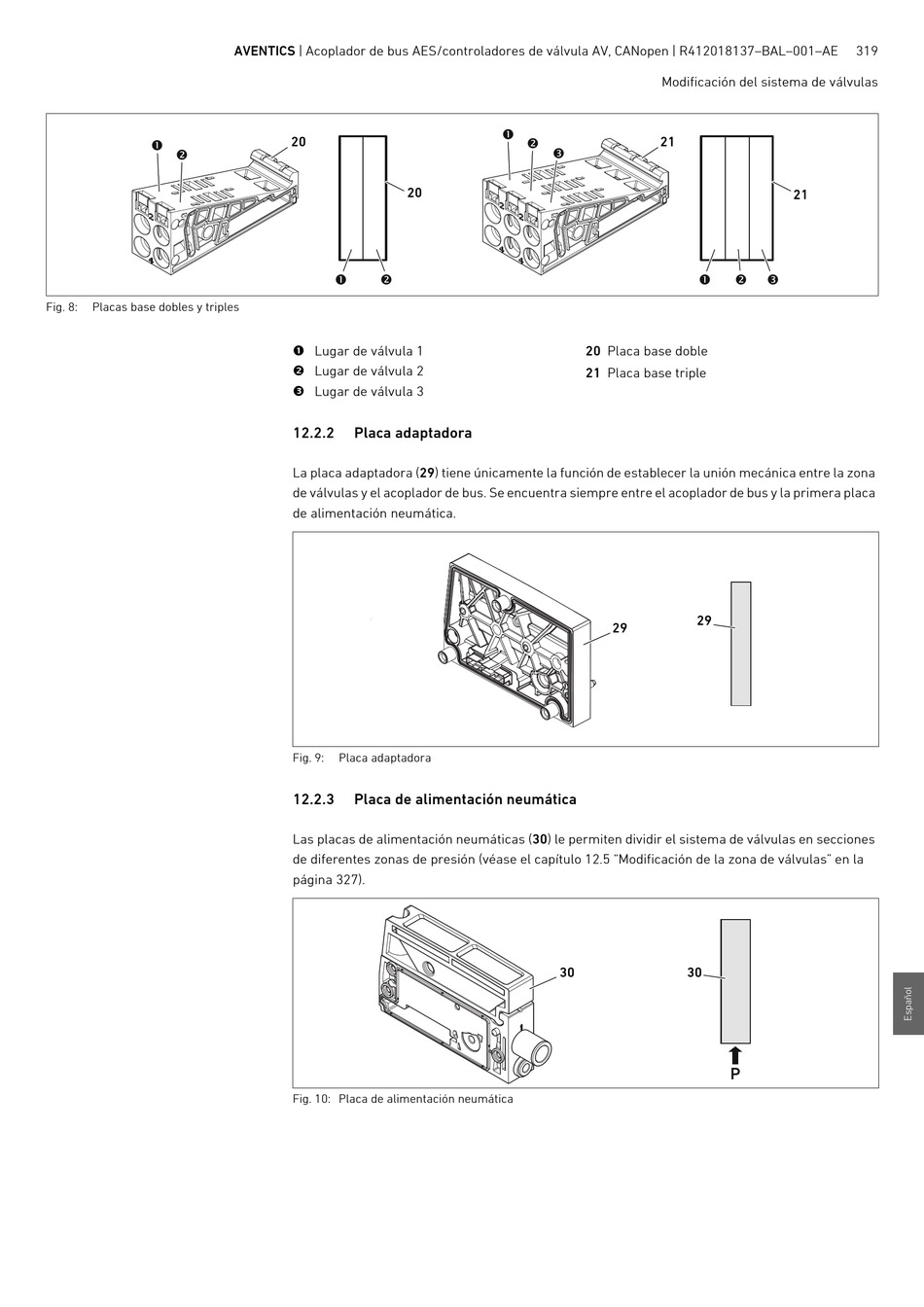

Fig. 8: Placas base dobles y triples
AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
20
20
 Lugar de válvula 1
 Lugar de válvula 2
 Lugar de válvula 3
12.2.2

Placa adaptadora

La placa adaptadora (29) tiene únicamente la función de establecer la unión mecánica entre la zona
de válvulas y el acoplador de bus. Se encuentra siempre entre el acoplador de bus y la primera placa
de alimentación neumática.
Fig. 9: Placa adaptadora
12.2.3 Placa de alimentación neumática
Las placas de alimentación neumáticas (30) le permiten dividir el sistema de válvulas en secciones
de diferentes zonas de presión (véase el capítulo 12.5 "Modificación de la zona de válvulas" en la
página 327).
Fig. 10: Placa de alimentación neumática
Modificación del sistema de válvulas
21
20 Placa base doble
21 Placa base triple
29
29
30 30
P
319
21
