370 AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
Om denna produkt
Anslutning funktionsjord
X7C2
X7C1
8
UL
UA
IO/DIAG
RUN
ERROR

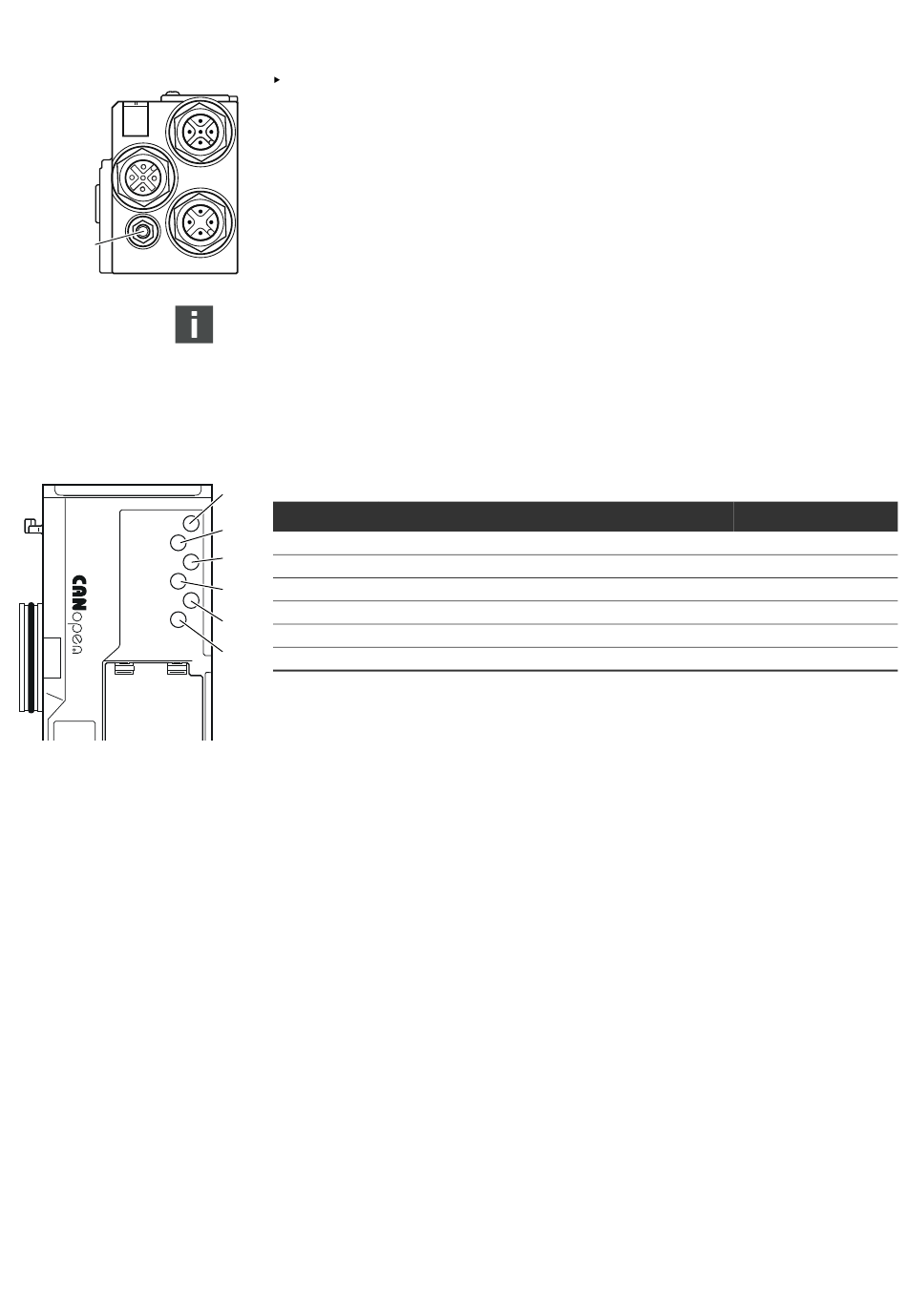

För att avleda EMC-störningar, anslut FE-anslutningen (8) på fältbussnoden till funktionsjord via
en ledning med låg impedans.
Kabelomkretsen måste anpassas till användningen.
X1S
För att undvika utjämningsströmmar via fältbussnodens skärm krävs en
potentalutjämningskabel tillräklig för användningen.
4.1.2

LED

Fältbussnoden har 6 LEDer. De fem första har tilldelats en funktion, den sjätte saknar funktion.
LEDernas funktioner beskrivs i nedanstående tabeller. En utförlig beskrivning av LEDerna finns
i kapitel "11" Diagnosindikering på fältbussnod på sidan 387.
Tabell 8: LEDernas betydelse i normaldrift
14
Beteckning Funktion
15
UL (14) Övervakning av elektronikens spänningsmatning
16
UA (15) Övervakning av utgångsspänning
17 IO/DIAG (16) Övervakning av diagnosmeddelanden för alla moduler
RUN (17) Övervakning av driftstatus efter CANopen DSP 303
18
ERROR (18) Övervakning av busskommunikation efter CANopen DSP 303
19
– (19) Ingen
Status i normaldrift
lyser grön
lyser grön
lyser grön
lyser grön
av
–
