182 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
Transformation de l'îlot de distribution
12
1
Tableau 20 :Combinaisons de plaques et de platines possibles
Embase
Double embase
Triple embase
2 doubles embases
Plaque d'alimentation pneumatique
Plaque d'adaptation et plaque d'alimentation pneumatique
Plaque d'alimentation électrique
1)
Deux embases sont associées à une platine pilote de distributeurs.
Les platines comprises dans les embases AV-EP sont montées de manière fixe et ne peuvent
par conséquent pas être combinées à d'autres embases.

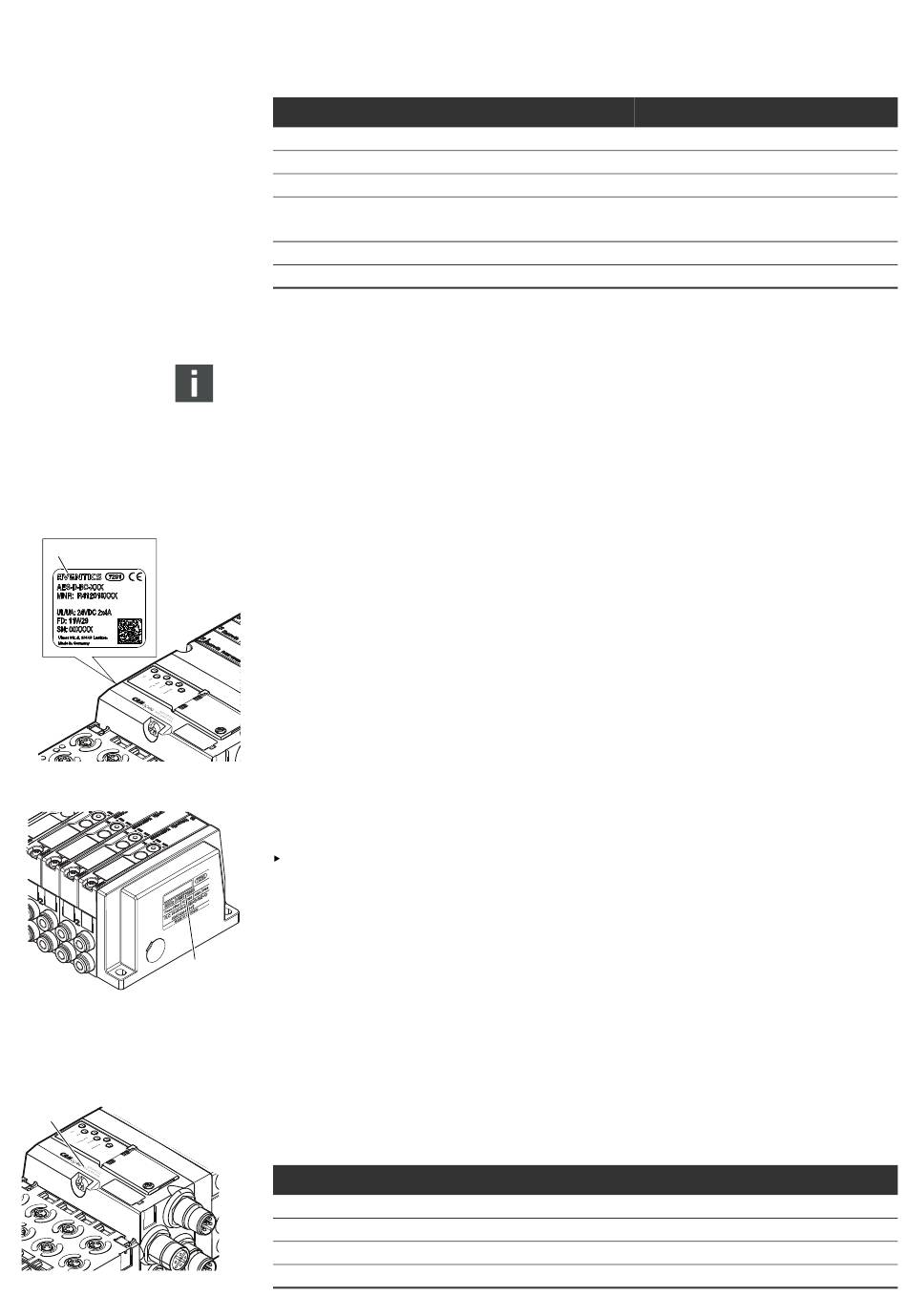

12.3 Identification des modules

12.3.1 Référence du coupleur de bus
La référence permet d'identifier le coupleur de bus sans ambiguïté. Pour remplacer le coupleur de
bus, utiliser la référence pour commander le même appareil.
La référence est disposée au dos de l'appareil, sur la plaque signalétique (12) et sur la partie
supérieure, sous le code d'identification. Pour le coupleur de bus de série AES pour CANopen,
la référence est R412018220.
12.3.2 Référence de l'îlot de distribution
La référence de l'îlot de distribution complet (46) est imprimée sur l'embase terminale de droite.
Cette référence permet de commander un système de distributeurs configuré à l'identique.
Après une transformation de l'îlot de distribution, noter que la référence se rapporte toujours
à la configuration d'origine (voir chapitre 12.5.5 « Documentation de la transformation »,
page 190).
46
12.3.3

Code d'identification du coupleur de bus

Le code d'identification (1) situé sur la partie supérieure du coupleur de bus de série AES pour
CANopen est AES-D-BC-CAN et décrit ses principales propriétés :
Tableau 21 :Signification du code d'identification
Désignation
AES
D
BC
CAN
Platine
Double platine pilote de distributeurs
Triple platine pilote de distributeurs
Quadruple platine pilote de distributeurs
Platine de pontage courte ou platine de
surveillance UA-OFF
Platine de pontage longue
Platine d'alimentation
Signification
Module de série AES
Design D
Bus Coupler (coupleur de bus)
Pour protocole bus de terrain CANopen
1)
