298 AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
Sobre este producto

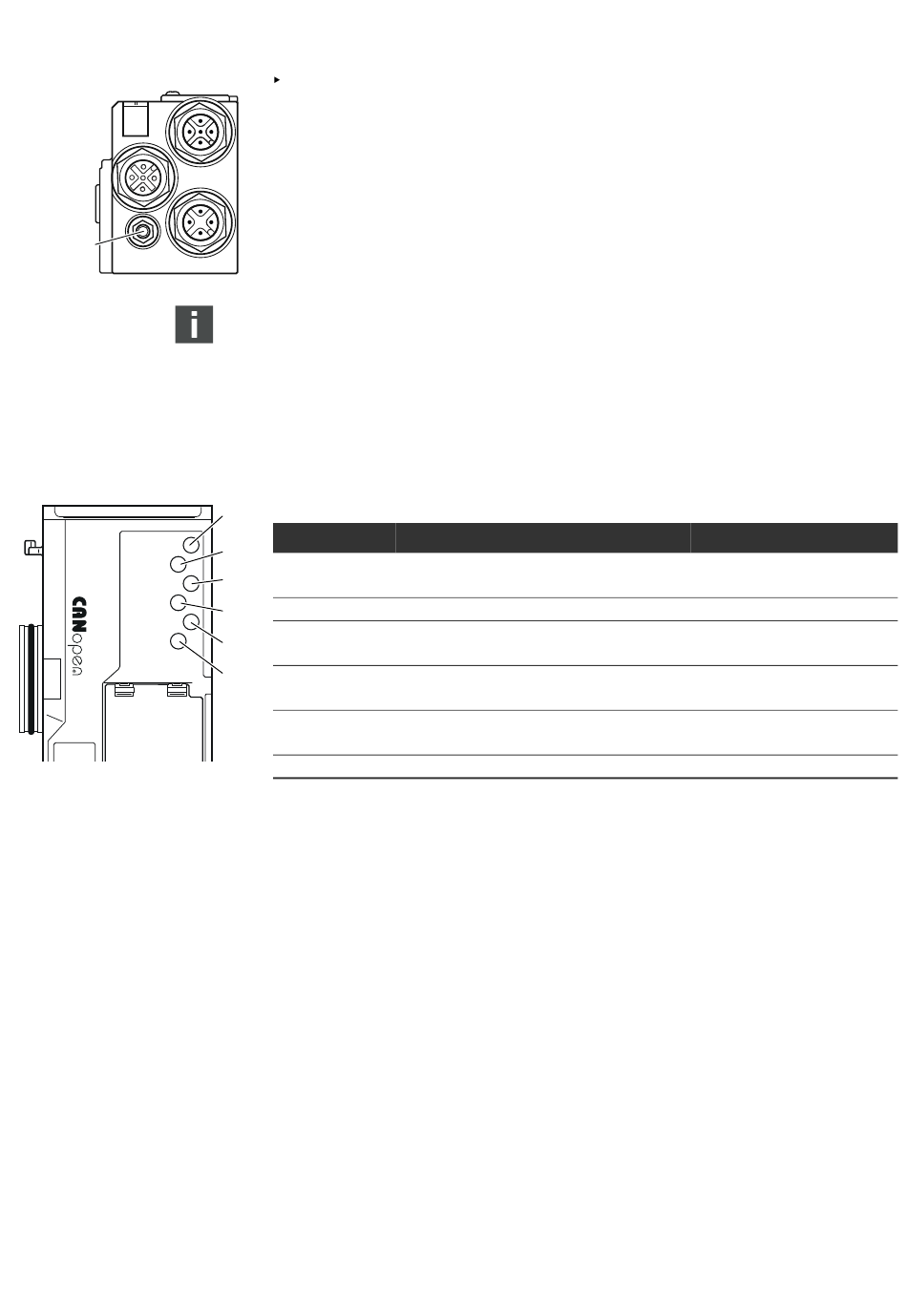

Conexión de puesta a tierra
X7C2
X7C1
8
UL
UA
IO/DIAG
RUN
ERROR
Para descargar averías CEM, conecte a masa la conexión FE (8) del acoplador de bus mediante
un cable de baja impedancia.
La sección de cable debe ser adecuada a la aplicación.
X1S
Para evitar corrientes de compensación a través de la pantalla del acoplador de bus,
se requiere una línea de compensación de potencial suficiente entre los aparatos.
4.1.2

LED

El acoplador de bus dispone de 6 LED. Los cinco primeros tienen asignada una función; el sexto no
tiene función.
En la tabla siguiente se explican las funciones de los LED. Puede consultar una descripción más
detallada de los LED en el capítulo 11 "LED de diagnóstico del acoplador de bus" en la página 315.
Tabla 8: Significado de los LED en modo normal
14
Denominación
15
UL (14)
16
UA (15)
17
IO/DIAG (16)
18
19
RUN (17)
ERROR (18)
– (19)
Función
Supervisión de la alimentación de tensión
de la electrónica
Supervisión de la tensión de actuadores
Supervisión de los avisos de diagnóstico de todos
los módulos
Supervisión del estado de servicio según CANopen
DSP 303
Supervisión de la comunicación de bus según
CANopen DSP 303
Ninguna
Estado en modo normal
iluminado en verde
iluminado en verde
iluminado en verde
iluminado en verde
apagado
–
