302 AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
Configuración PLC del sistema de válvulas AV
M 12 M 11 M 10
8DO8M8 8DI8M8 8DI8M8

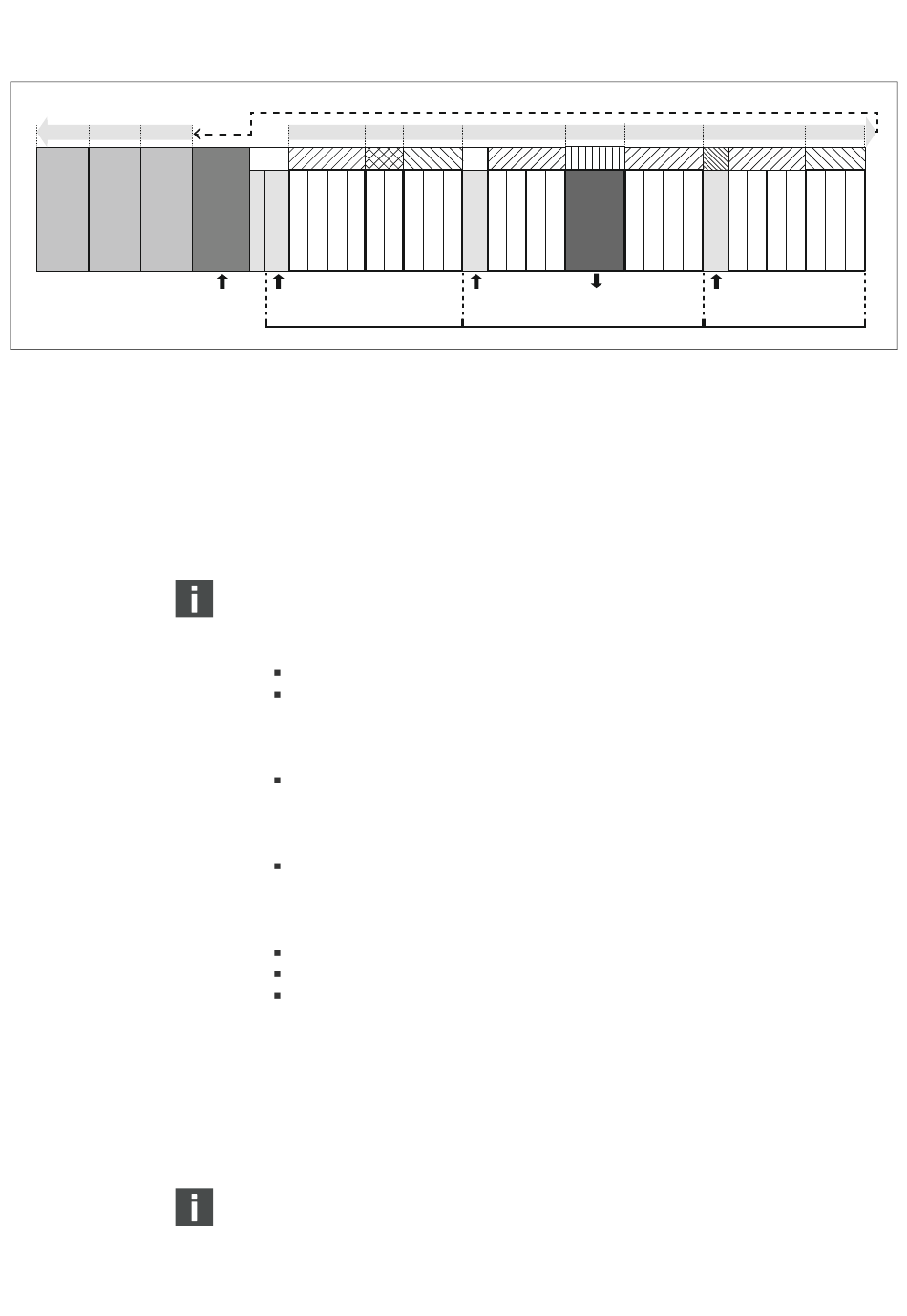

Fig. 3: Numeración de los módulos en un sistema de válvulas con módulos E/S
M 1
AES-
D-BC-
CAN
UA P
S1
S1 Sección 1
S2 Sección 2
S3 Sección 3
P Alimentación de presión
La simbología utilizada para los componentes de la zona de válvulas se explica en el
capítulo 12.2 "Zona de válvulas" en la página 318.
Ejemplo La figura 3 representa un sistema de válvulas con las propiedades siguientes:
Acoplador de bus
Sección 1 (S1) con 9 válvulas
– Placa de controlador para 4 válvulas
– Placa de controlador para 2 válvulas
– Placa de controlador para 3 válvulas
Sección 2 (S2) con 8 válvulas
– Placa de controlador para 4 válvulas
– Válvula reguladora de presión
– Placa de controlador para 4 válvulas
Sección 3 (S3) con 7 válvulas
– Placa de alimentación
– Placa de controlador para 4 válvulas
– Placa de controlador para 3 válvulas
Módulo de entrada
Módulo de entrada
Módulo de salida
El código de configuración PLC de toda la unidad es en este caso:
423–4M4U43
8DI8M8
8DI8M8
8DO8M8
Necesita este código de configuración PLC para crear el archivo EDS con el software
"AES CANopen EDS Creator".
M 2 M 3 M 4
P
M 5 M 6 M 7
AV-EP
(M)
A
UA
S2
UA Alimentación de tensión
A Conexión de trabajo del regulador
de presión única
AV-EP Válvula reguladora de presión
M Módulo
M 8 M 9
S3
