AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
39
41
42

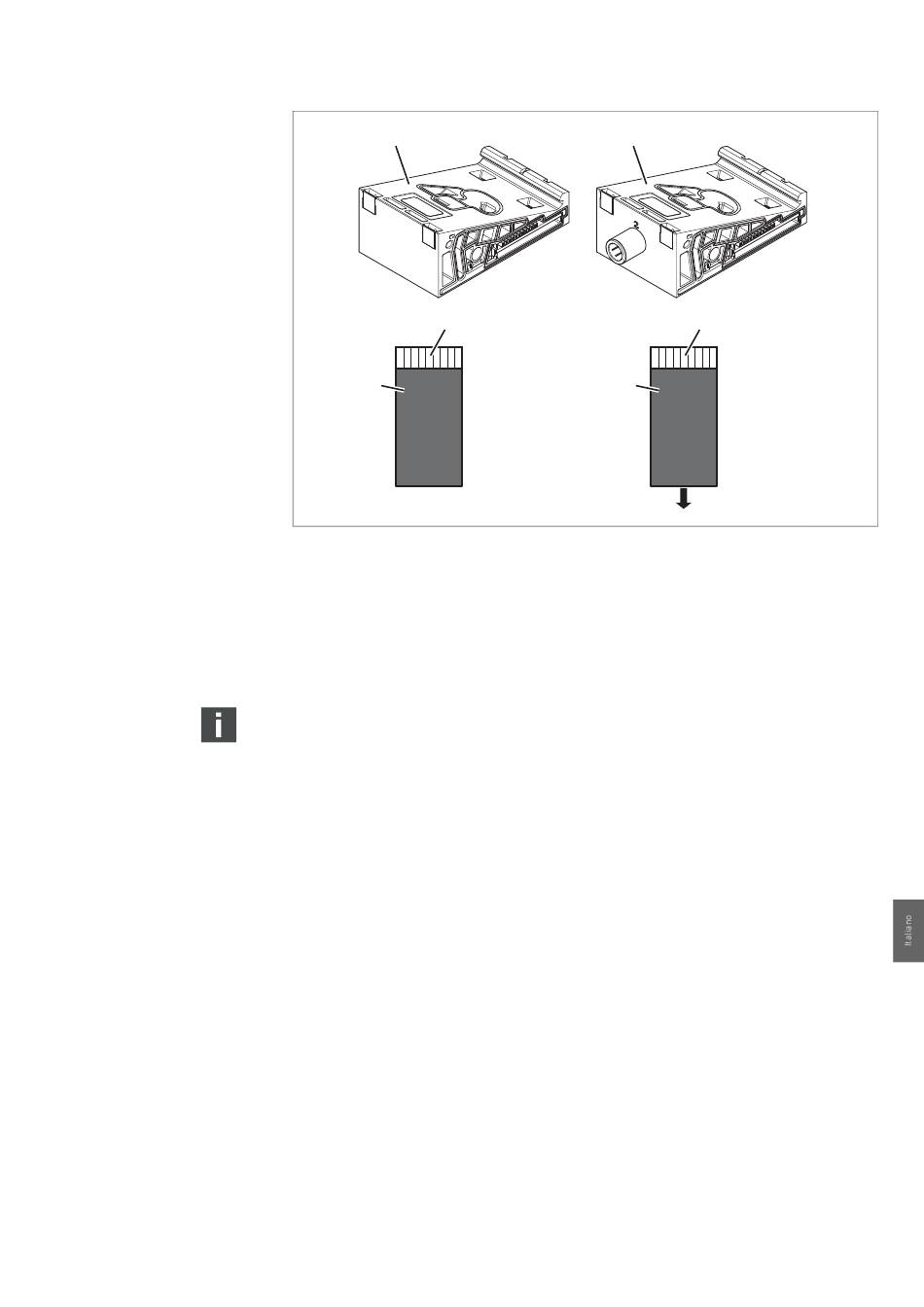

Fig. 14: Piastre base per valvole riduttrici di pressione per la regolazione di zone di pressione (a sinistra)
e di pressioni singole (a destra)
39 Piastra base AV-EP per la regolazione di zone
di pressione
40 Piastra base AV-EP per regolazione di singole
pressioni
Le valvole riduttrici di pressione per la regolazione di zone di pressione e di pressioni singole
non si differenziano dal comando elettronico. Per questo motivo il capitolo non si occupa delle
differenze delle due valvole riduttrici AV-EP. Le funzioni pneumatiche sono descritte nelle
istruzioni di montaggio delle valvole riduttrici di pressione AV-EP. Queste ultime si trovano sul
CD R412018133.
Trasformazione del sistema valvole
40
41
42
A
41 Scheda di circuito stampato AV-EP integrata
42 Posto valvola per valvola riduttrice di
pressione
