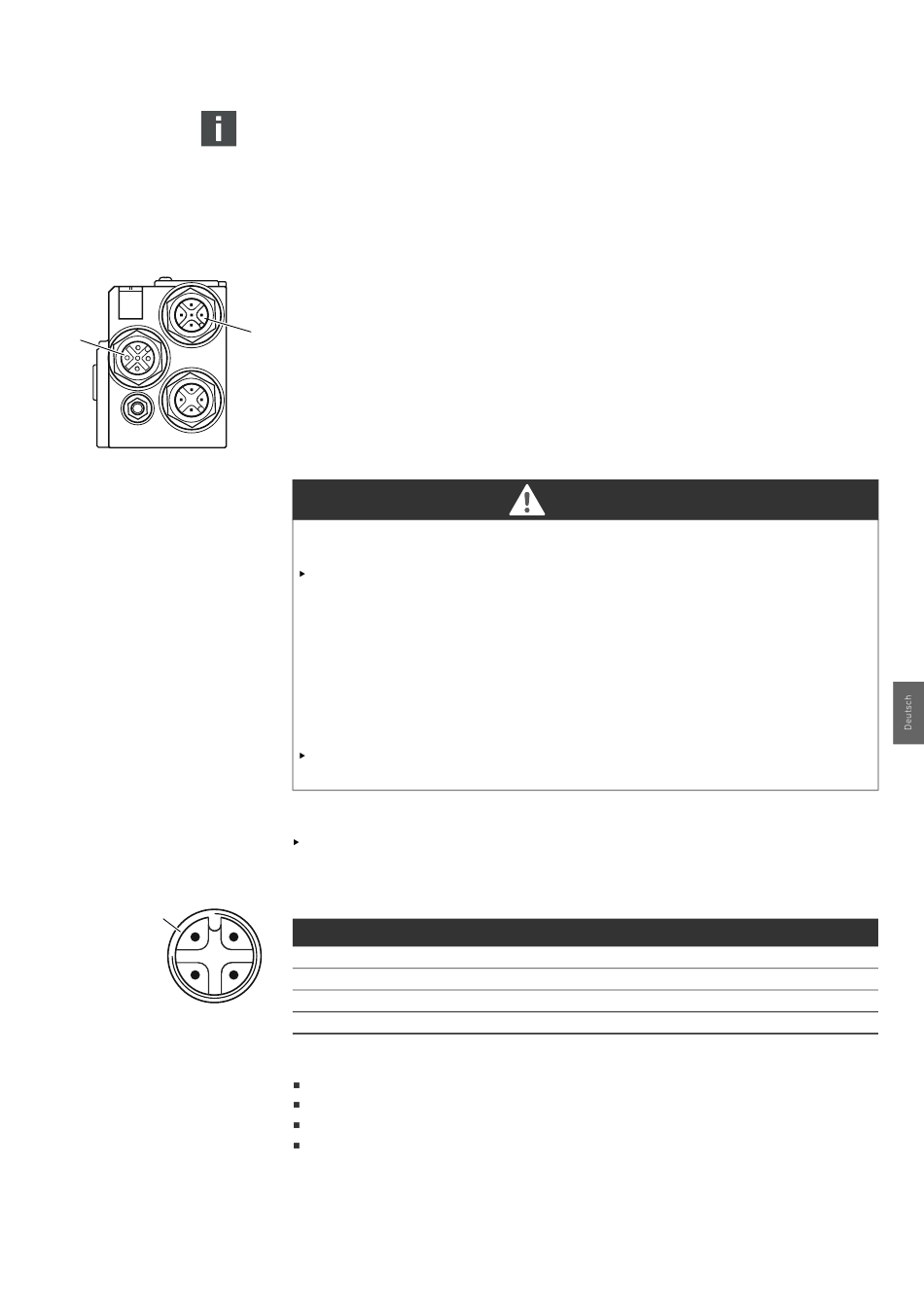

Buskoppler als Zwischenstation
anschließen
X7C2
X7C1
6
X1S
Spannungsversorgung
7
2
1
3
4
X1S
AVENTICS | Buskoppler AES/Ventiltreiber AV, CANopen | R412018137–BAL–001–AE
Wenn Sie ein Kabel mit Beilauflitze verwenden, können Sie diese zusätzlich am Pin 1 der
Busstecker (X7C1/X7C2) anschließen.
1. Stellen Sie die korrekte Pin-Belegung (siehe Tabelle 6 auf Seite 14) Ihrer elektrischen
Anschlüsse her, wenn Sie keine konfektionierte Leitung verwenden.
2. Schließen Sie die ankommende Busleitung am Feldbus-Eingang X7C2 (5) an.
3. Verbinden Sie die abgehende Busleitung über den Feldbus-Ausgang X7C1 (6) mit dem nächsten
Modul.
4. Stellen Sie sicher, dass das Steckergehäuse fest mit dem Gehäuse des Buskopplers verbunden
ist.
5
Stromschlag durch falsches Netzteil!
Verletzungsgefahr!
Verwenden Sie für die Buskoppler ausschließlich die folgenden Spannungsversorgungen:
24-V-DC-SELV- oder PELV-Stromkreise, jeweils mit einer DC-Sicherung, die einen Strom
von 6,67 A innerhalb von max. 120 s unterbrechen kann, oder
24-V-DC-Stromkreise entsprechend den Anforderungen an energiebegrenzte
Stromkreise gemäß Abschnitt 9.4 der UL-Norm UL 61010-1, dritte Ausgabe, oder
24-V-DC-Stromkreise entsprechend den Anforderungen an leistungsbegrenzte
Stromquellen gemäß Abschnitt 2.5 der UL-Norm UL 60950-1, zweite Ausgabe, oder
24-V-DC-Stromkreise entsprechend den Anforderungen der NEC Class II gemäß der
UL-Norm UL 1310.
Stellen Sie sicher, dass die Spannungsversorgung des Netzteils immer kleiner als 300 V AC
(Außenleiter - Neutralleiter) ist.
Der Anschluss für die Spannungsversorgung X1S (7) ist ein M12-Stecker, male, 4-polig, A-codiert.
Entnehmen Sie die Pinbelegung der Spannungsversorgung der Tabelle 7. Dargestellt ist die
Sicht auf die Anschlüsse des Geräts.
Tabelle 7:
Pinbelegung der Spannungsversorgung
Pin
Stecker X1S
Pin 1
24-V-DC-Spannungsversorgung Sensoren/Elektronik (UL)
Pin 2
24-V-DC-Aktorspannung (UA)
Pin 3
0-V-DC-Spannungsversorgung Sensoren/Elektronik (UL)
Pin 4
0-V-DC-Aktorspannung (UA)
Die Spannungstoleranz für die Elektronikspannung beträgt 24 V DC ±25%.
Die Spannungstoleranz für die Aktorspannung beträgt 24 V DC ±10%.
Der maximale Strom beträgt für beide Spannungen 4 A.
Die Spannungen sind intern galvanisch getrennt.
GEFAHR
15
