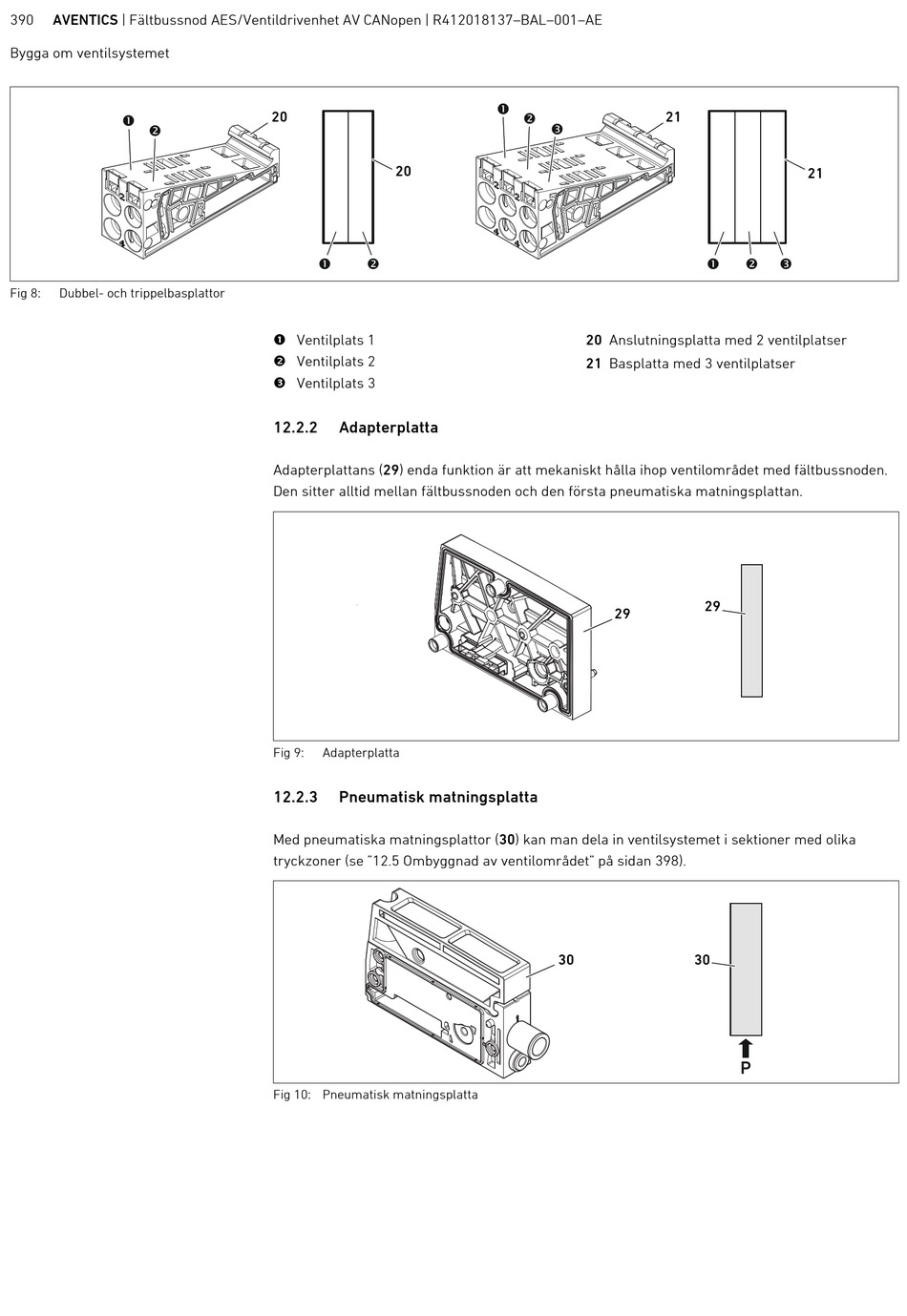

390 AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
Bygga om ventilsystemet
Fig 8: Dubbel- och trippelbasplattor
20
20
 Ventilplats 1
 Ventilplats 2
 Ventilplats 3
12.2.2

Adapterplatta

Adapterplattans (29) enda funktion är att mekaniskt hålla ihop ventilområdet med fältbussnoden.
Den sitter alltid mellan fältbussnoden och den första pneumatiska matningsplattan.
Fig 9: Adapterplatta
12.2.3

Pneumatisk matningsplatta

Med pneumatiska matningsplattor (30) kan man dela in ventilsystemet i sektioner med olika
tryckzoner (se "12.5 Ombyggnad av ventilområdet" på sidan 398).
Fig 10: Pneumatisk matningsplatta
21
20 Anslutningsplatta med 2 ventilplatser
21 Basplatta med 3 ventilplatser
29
29
30 30
21
P
