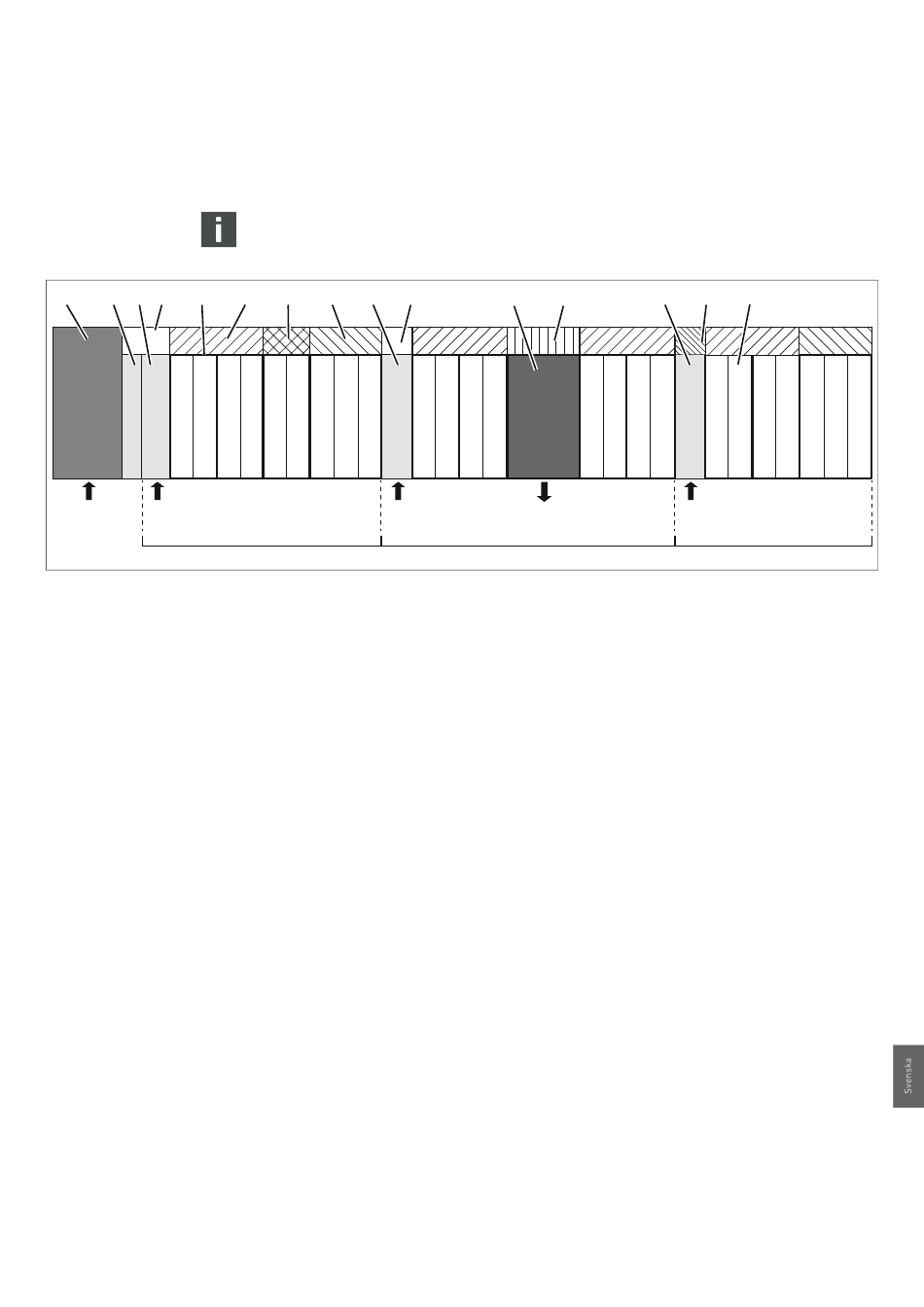

Fig 17: Skapa sektioner med två pneumatiska matningsplattor och en elektrisk matningsplatta
AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
12.5.1

Sektioner

Ventilsystemets ventilområde kan bestå av flera sektioner. En sektion börjar alltid med en
matningsplatta, som markerar början på ett nytt tryckområde eller ett nytt spänningsområde.
Ett UA-OFF-övervakningskretskort måste monteras efter den elektriska matningsplattan
annars övervakas spänningsmatningen UA framför matningen.
24 22 23 30 44
P
S1
28 Fältbussnod
29 Adapterplatta
30 Pneumatisk matningsplatta (med
avloppsmodul)
43 Långt förbikopplingskretskort
20 Anslutningsplatta med 2 ventilplatser
21 Basplatta med 3 ventilplatser
24 Kretskort med ventildrivenheter för 4
ventilplatser
22 Kretskort med drivenheter för 2 ventiler
23 Kretskort för 3 ventilplatser
44 Kort förbikopplingskretskort
42 41 35
AV-EP
(M)
A
S2
42 Anslutningsplatta för E/P-omvandlare
41 Kretskort med elektronik för AV/EP
(integrerad i basplattan)
35 Elektrisk matningsplatta
38 Kretskort för separat spänningsmatning
60 Ventil
S1 Sektion 1
S2 Sektion 2
S3 Sektion 3
P Matningstryck till ventilerna
A Elektrisk anslutning för stand-alone
E/P-omvandlare
UA Separat spänningsmatning
Bygga om ventilsystemet
38 60
UA
S3
