154 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
A propos de ce produit
X7C2
X7C1
6
8
Raccordement bus de terrain
5
2
3
X7C2
6
1
4
X7C1
Câble bus de terrain

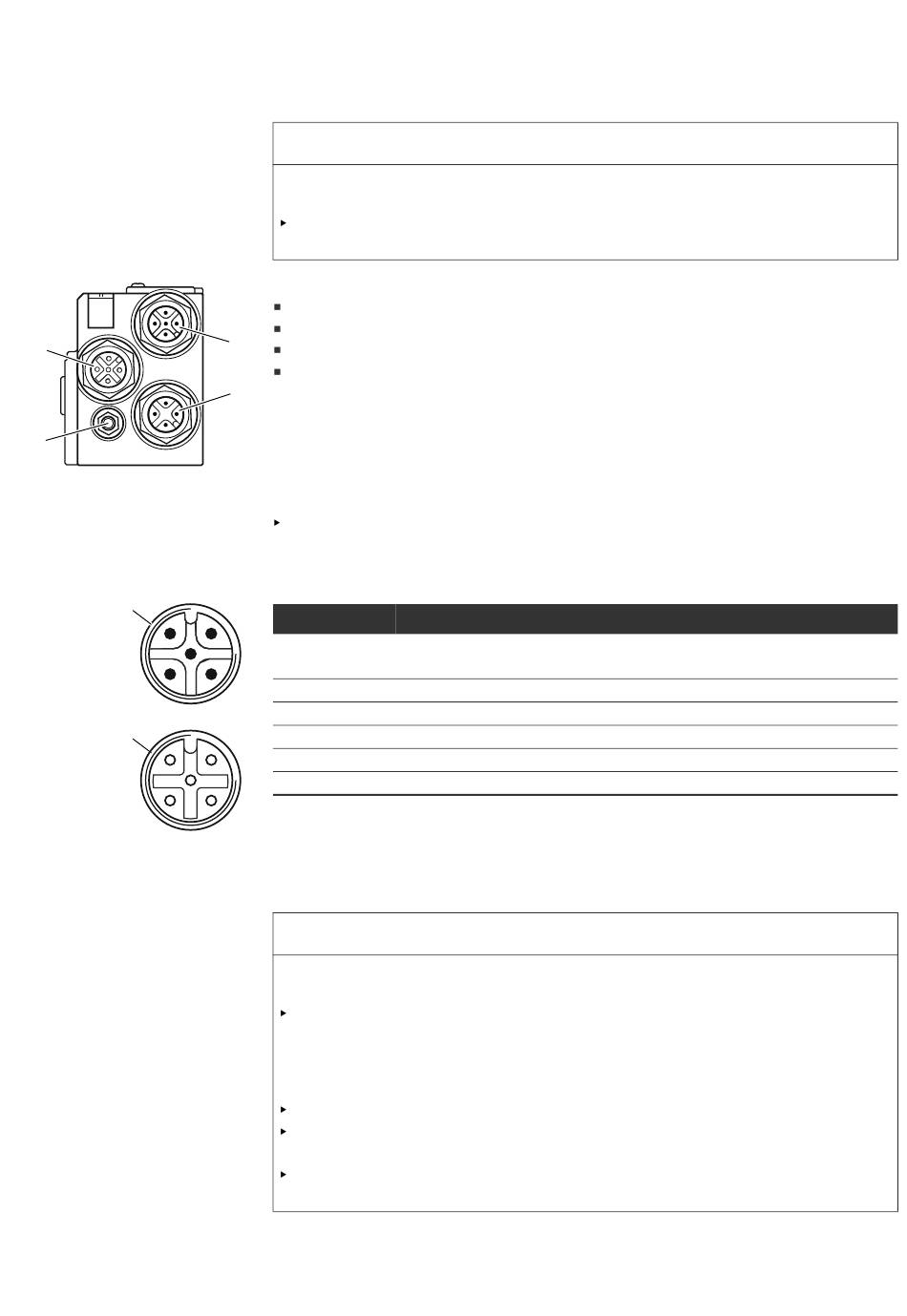

4.1.1 Raccords électriques
Perte de l'indice de protection IP65 due à des connecteurs non raccordés !
De l'eau est susceptible de pénétrer dans l'appareil.
Afin de conserver l'indice de protection IP65, poser des bouchons d'obturation sur tous les
connecteurs non raccordés.
Le coupleur de bus dispose des raccordements électriques suivants :
Connecteur X7C2 (5) : entrée du bus de terrain
Douille X7C1 (6) : sortie du bus de terrain
5
Connecteur X1S (7) : alimentation électrique du coupleur de bus avec 24 V CC
Vis de mise à la terre (8) : mise à la terre
X1S
7
Le couple de serrage des connecteurs et douilles de raccordement s'élève à 1,5 Nm +0,5.
Le couple de serrage de l'écrou M4x0,7 (ouverture de clé 7) sur la vis de mise à la terre s'élève à
1,25 Nm +0,25.
L'entrée du bus de terrain X7C2 (5) est un connecteur M12, mâle, à 5 pôles, codage A.
La sortie du bus de terrain X7C1 (6) est une douille M12, femelle, à 5 pôles, codage A.
L'affectation des broches pour le raccordement bus de terrain est disponible dans le tableau 6.
Il présente la vue sur les raccords de l'appareil.
Tableau 6 : Affectation des broches pour les raccords bus de terrain
Broche
1
1
5 4
2
3
4
5
2
Boîtier
5 3
1)
Toutes les conduites sont bouclées. La broche 2 n'est pas surveillée par la commande. Tension maximale : 24 V sur la broche 3
Danger dû à des câbles mal confectionnés ou endommagés !
Le coupleur de bus peut être endommagé.
Utiliser uniquement des câbles blindés et contrôlés.
Câblage erroné !
Un câblage erroné ou défectueux provoque des dysfonctionnements ou des dommages au
réseau.
Respecter les spécifications CANopen.
Veiller à utiliser uniquement des câbles correspondant aux spécifications bus et répondant
aux exigences de vitesse et de longueur de la connexion.
Monter les câbles et connecteurs selon les instructions de montage, afin d'assurer l'indice de
protection et la décharge de traction.
ATTENTION
Connecteur X7C2 (5) et douille X7C1 (6)
Mise à la terre (le blindage dispose d'un raccordement interne avec la mise à la terre
par un circuit RC)
1)
en option
CAN_GND
CAN_H
CAN_L
Blindage ou mise à la terre
ATTENTION
