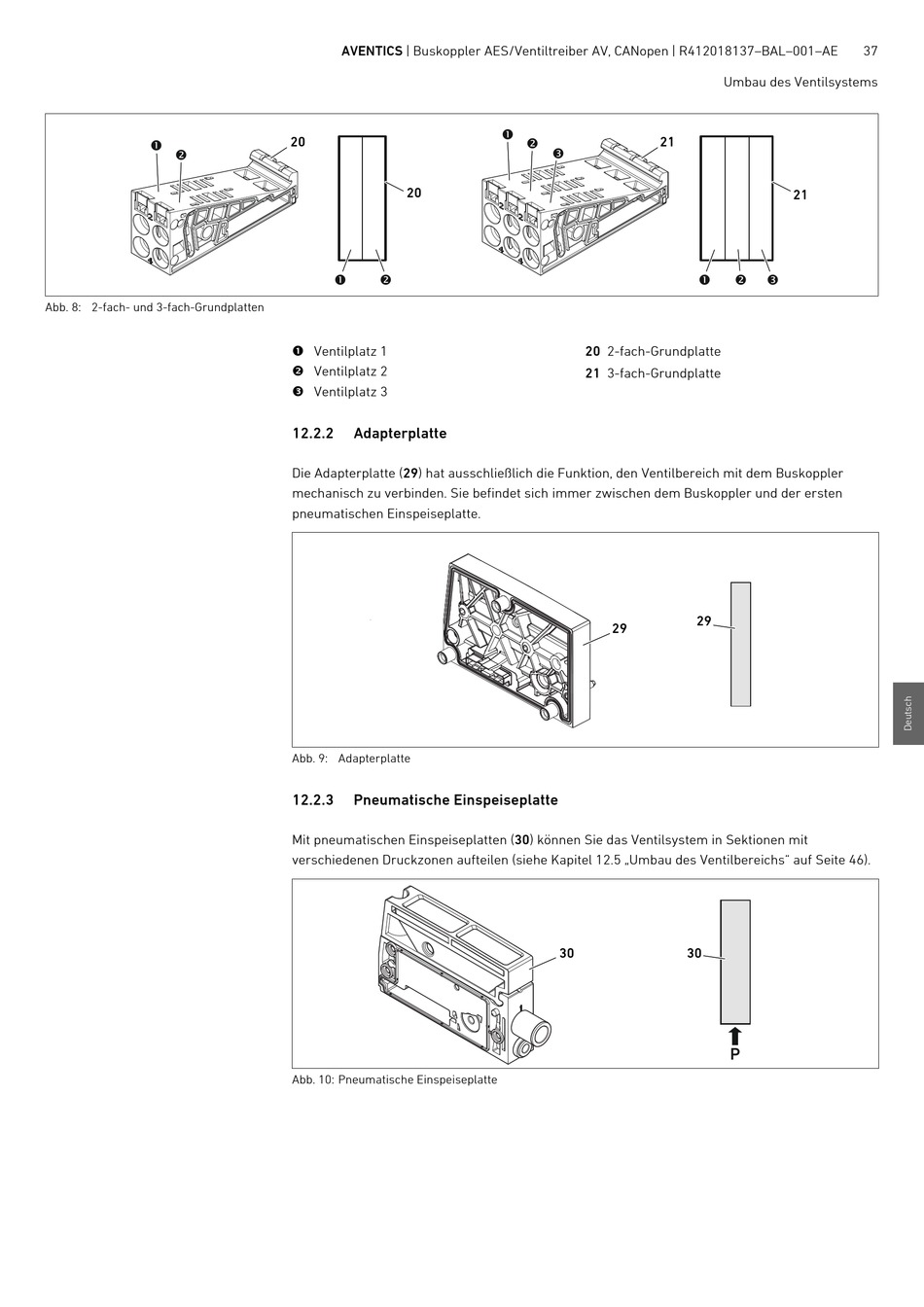

Abb. 8: 2-fach- und 3-fach-Grundplatten
AVENTICS | Buskoppler AES/Ventiltreiber AV, CANopen | R412018137–BAL–001–AE
20
20
 Ventilplatz 1
 Ventilplatz 2
 Ventilplatz 3
12.2.2

Adapterplatte

Die Adapterplatte (29) hat ausschließlich die Funktion, den Ventilbereich mit dem Buskoppler
mechanisch zu verbinden. Sie befindet sich immer zwischen dem Buskoppler und der ersten
pneumatischen Einspeiseplatte.
Abb. 9: Adapterplatte
12.2.3

Pneumatische Einspeiseplatte

Mit pneumatischen Einspeiseplatten (30) können Sie das Ventilsystem in Sektionen mit
verschiedenen Druckzonen aufteilen (siehe Kapitel 12.5 „Umbau des Ventilbereichs" auf Seite 46).
Abb. 10: Pneumatische Einspeiseplatte
Umbau des Ventilsystems
21
20 2-fach-Grundplatte
21 3-fach-Grundplatte
29
29
30 30
P
37
21
