Vérification De La Transformation De La Plage De Distributeurs - Aventics AV Systembeschreibung

AES-
D-BC-
CAN
UA P
B

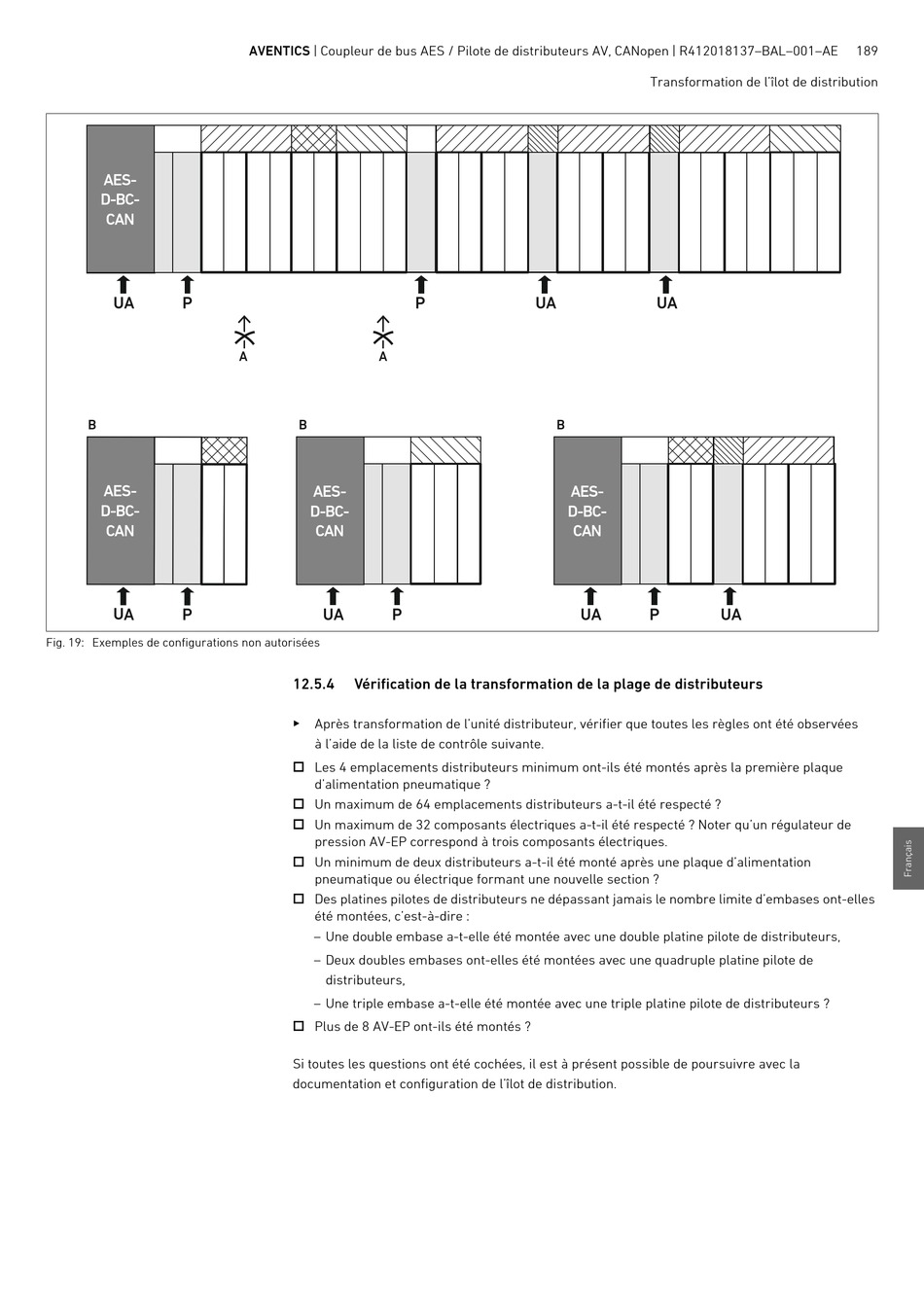

Fig. 19: Exemples de configurations non autorisées
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
A A
B
AES-
D-BC-
CAN
UA P
12.5.4 Vérification de la transformation de la plage de distributeurs
Après transformation de l'unité distributeur, vérifier que toutes les règles ont été observées
à l'aide de la liste de contrôle suivante.
 Les 4 emplacements distributeurs minimum ont-ils été montés après la première plaque
d'alimentation pneumatique ?
 Un maximum de 64 emplacements distributeurs a-t-il été respecté ?
 Un maximum de 32 composants électriques a-t-il été respecté ? Noter qu'un régulateur de
pression AV-EP correspond à trois composants électriques.
 Un minimum de deux distributeurs a-t-il été monté après une plaque d'alimentation
pneumatique ou électrique formant une nouvelle section ?
 Des platines pilotes de distributeurs ne dépassant jamais le nombre limite d'embases ont-elles
été montées, c'est-à-dire :
– Une double embase a-t-elle été montée avec une double platine pilote de distributeurs,
– Deux doubles embases ont-elles été montées avec une quadruple platine pilote de
distributeurs,
– Une triple embase a-t-elle été montée avec une triple platine pilote de distributeurs ?
 Plus de 8 AV-EP ont-ils été montés ?
Si toutes les questions ont été cochées, il est à présent possible de poursuivre avec la
documentation et configuration de l'îlot de distribution.
P UA
B
AES-
D-BC-
CAN
UA
Transformation de l'îlot de distribution
UA
P UA
189
