AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
4.1.3 Commutateurs d'adresse et de débit en bauds

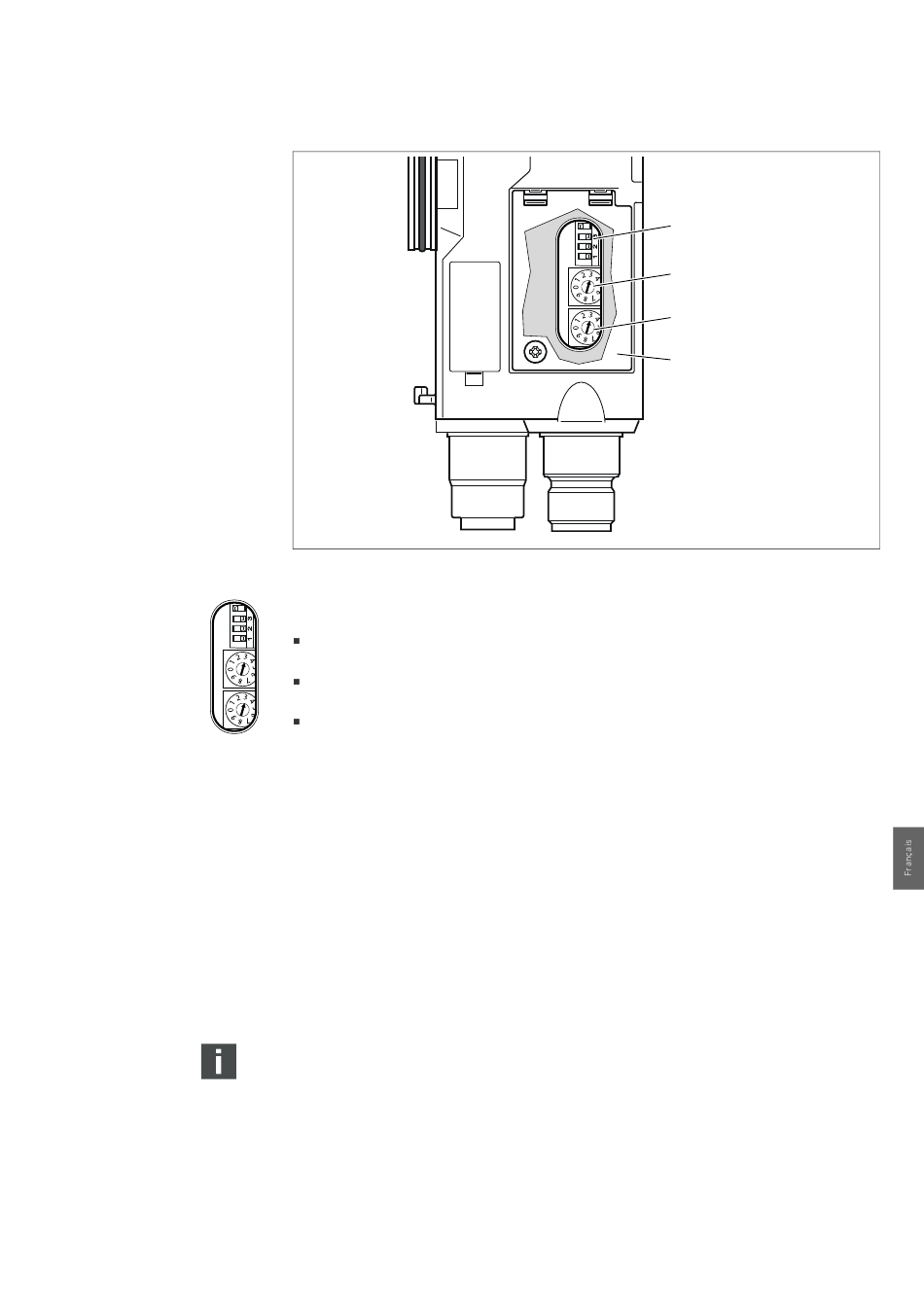

Fig. 2: Position des commutateurs d'adresse S2 et S3 et du commutateur de débit en bauds S1
Le commutateur DIP S1 pour le débit en bauds ainsi que les deux commutateurs rotatifs S2 et S3
pour l'adresse de station du système de distributeurs dans CANopen se trouvent sous la fenêtre (3).
S1
Commutateur S1 : le commutateur DIP S1 permet de régler le débit en bauds des trois premiers
commutateurs. Le quatrième commutateur n'est pas occupé.
S2
Commutateur S2 : le commutateur S2 permet de régler la dizaine de l'adresse.
S3 Le commutateur S2 contient une numérotation décimale de 0 à 9.
Commutateur S3 : le commutateur S3 permet de régler l'unité de l'adresse.
Le commutateur S3 contient une numérotation décimale de 0 à 9.
4.1.4

Adressage

Pour une description détaillée de l'adressage, se reporter au chapitre 9 « Préréglages du coupleur
de bus », page 167.
4.1.5 Débit en bauds
Le débit en bauds est préréglé à 1 Mbit/s. Pour savoir comment modifier le débit en bauds,
se reporter au chapitre « 9.4 Modification du débit en bauds », page 169.
4.2

Pilote de distributeurs

Pour la description des pilotes de distributeurs, se reporter au chapitre 12.2 « Plage de
distributeurs », page 176.
S1
S1
S2
S2
S3
S3
3
157
A propos de ce produit
