Descrizione del prodotto
4.1
Accoppiatore bus
L'accoppiatore bus della serie AES per CANopen crea la comunicazione tra il comando
sovraordinato, le valvole collegate e i moduli I/O. È indicato esclusivamente per il funzionamento
come slave in un sistema bus CANopen, secondo la norma EN 50325-4. L'accoppiatore bus deve
quindi ottenere un indirizzo proprio ed essere configurato. Il tool software "AES CANopen EDS
Creator" per la creazione del file EDS necessario per la configurazione si trova sul CD in dotazione
R412018133 (ved. capitolo 5.2 "Caricamento del master data dell'apparecchiatura" a pagina 231).
Nella trasmissione dati ciclica fino a 512 bit, l'accoppiatore bus può inviare e ricevere dal comando
rispettivamente fino a 512 bit. Per comunicare con le valvole, sul lato destro dell'accoppiatore bus
si trova un'interfaccia elettronica per il collegamento al driver valvole. Sul lato sinistro si trova
un'interfaccia elettronica che stabilisce la comunicazione con i moduli I/O. Entrambe le interfacce
sono indipendenti l'una dall'altra.
L'accoppiatore bus può pilotare max. 64 valvole monostabili o bistabili (128 bobine magnetiche) e
fino a dieci moduli I/O. Supporta baudrate fino a 1 MBaud.
Tutti gli attacchi elettrici si trovano sul lato anteriore, tutti gli indicatori di stato sul lato superiore.
1
10
9
10
11
10
9

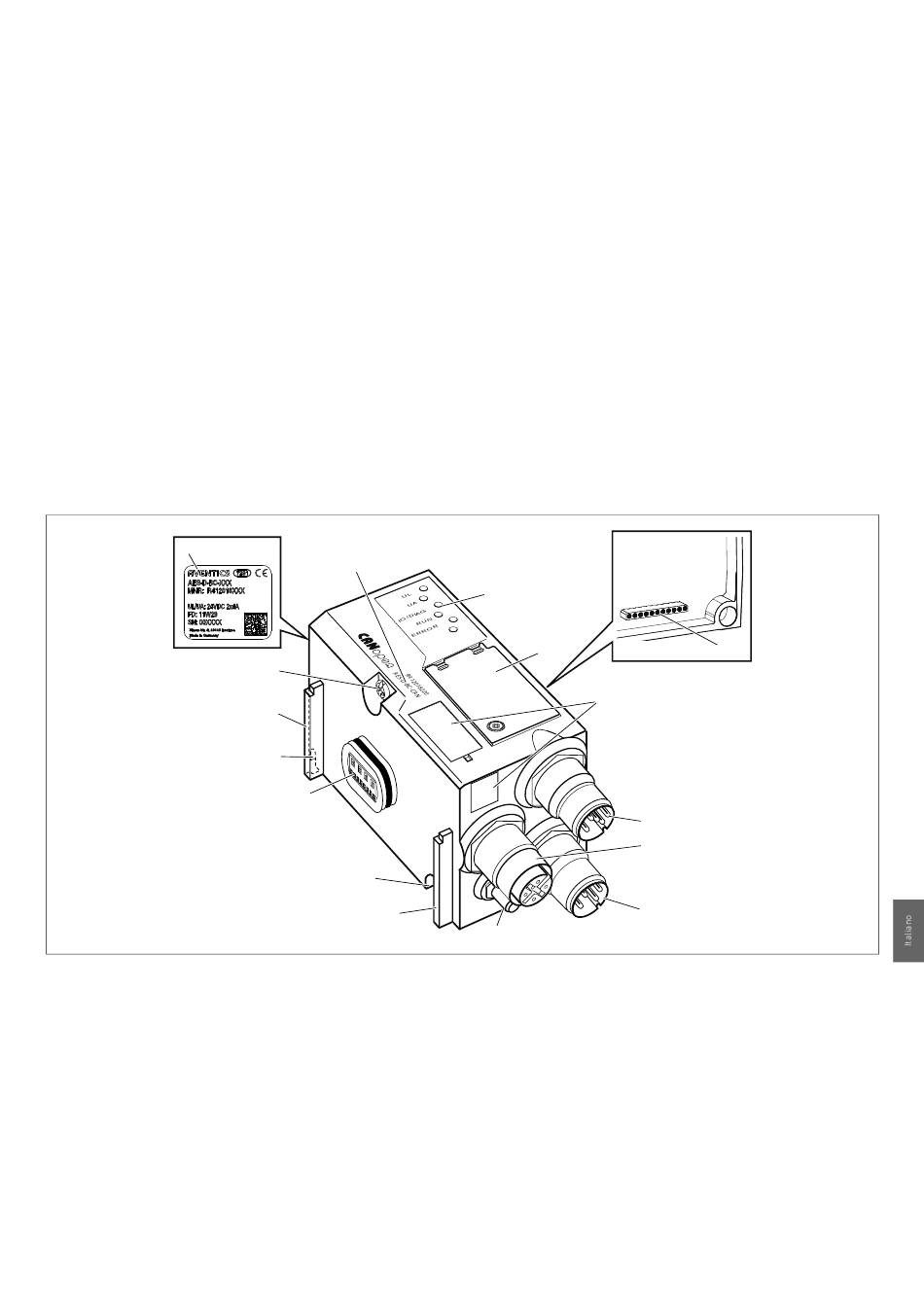

1 Chiave di identificazione
2 LED
3 Finestrella di controllo
4 Campo per identificazione apparecchiatura
5 Attacco bus di campo X7C2
6 Attacco bus di campo X7C1
7 Attacco alimentazione di tensione X1S
2
3
4
5
6
7
8
8 Messa a terra
9 Staffa per montaggio dell'elemento di
fissaggio a molla
10 Viti di fissaggio per il fissaggio alla piastra di
adattamento
11 Attacco elettrico per moduli AES
12 Targhetta dati
13 Attacco elettrico per moduli AV
