9.4 Modificación de la velocidad en baudios
No se guarda ninguna modificación de la velocidad en baudios realizada durante el
funcionamiento.
El acoplador de bus sigue trabajando con la velocidad antigua.
No modifique nunca la velocidad en baudios durante el funcionamiento.
Desconecte el acoplador de bus de la alimentación de tensión UL antes de modificar las
posiciones del interruptor S1.

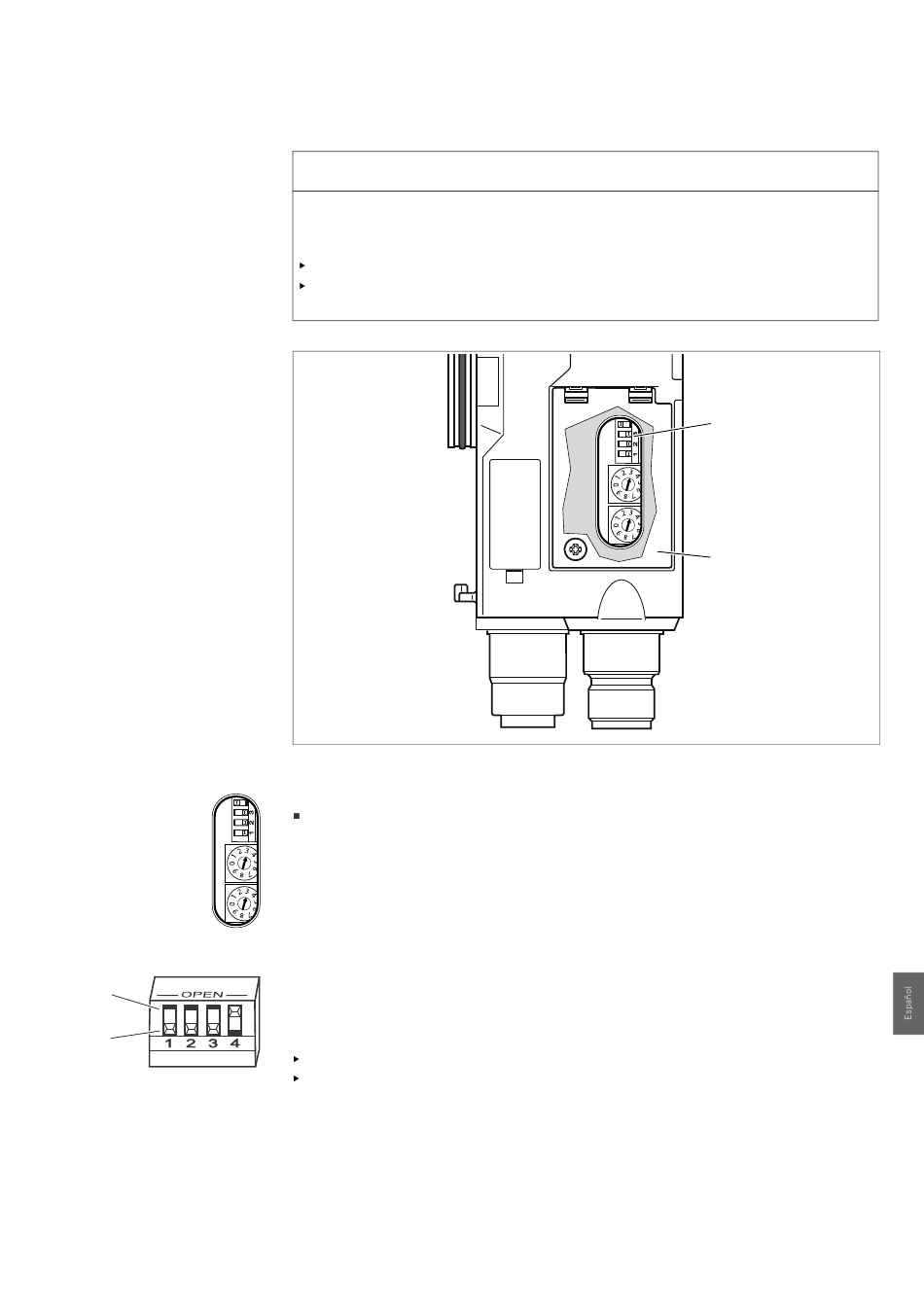

Fig. 6: Interruptor de velocidad en baudios S1 del acoplador de bus
El interruptor DIP S1 de la velocidad en baudios se encuentra debajo de la mirilla (3).
Interruptor S1: en el interruptor DIP S1 se ajusta la velocidad en baudios en los tres primeros
conmutadores.
En el interruptor DIP S1 son posibles dos posiciones de conmutador: la posición "OPEN" y la posición
"ON".
Según el modelo de interruptor DIP estará rotulada la posición "OPEN" u "ON". En la figura siguiente
se muestra un interruptor DIP en el que está rotulada la posición "OPEN".
Preste atención a la rotulación del interruptor DIP S1.
Ajuste la velocidad en baudios como se muestra en la tabla 16.
Ajustes previos en el acoplador de bus
ATENCIÓN
S1
S2
S3
