160 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
Configuration API de l'îlot de distribution AV
M 12 M 11 M 10
8DO8M8 8DI8M8 8DI8M8

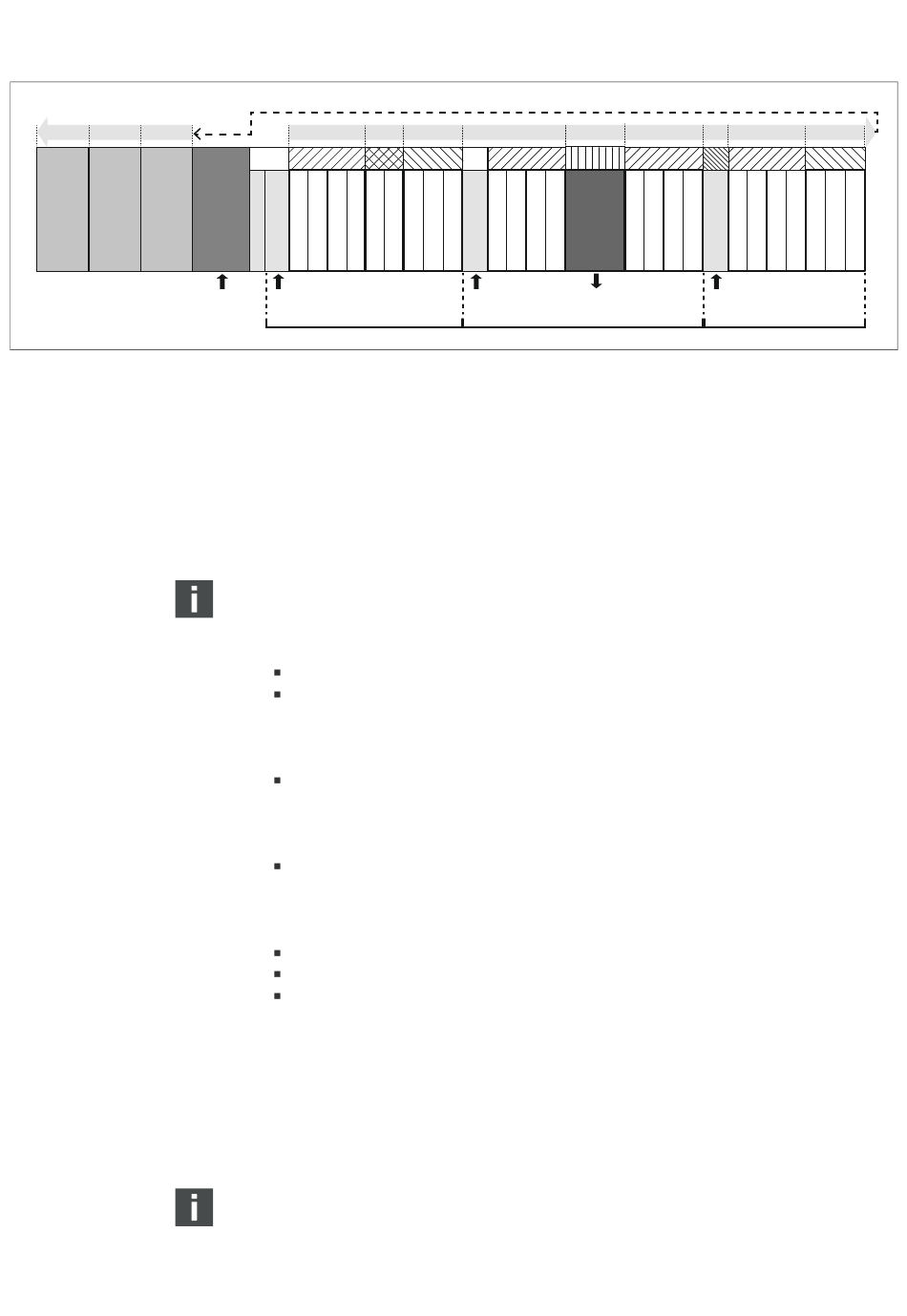

Fig. 3: Numérotation des modules dans un îlot de distribution avec modules E/S
M 1
AES-
D-BC-
CAN
UA P
S1 Section 1
S2 Section 2
S3 Section 3
P Alimentation en pression
L'illustration schématique des composants de la plage de distributeurs est expliquée au
chapitre 12.2 « Plage de distributeurs », page 176.
Exemple La fig. 3 présente un îlot de distribution doté des propriétés suivantes :
Coupleur de bus
Section 1 (S1) avec 9 distributeurs
– Quadruple platine pilote de distributeurs
– Double platine pilote de distributeurs
– Triple platine pilote de distributeurs
Section 2 (S2) avec 8 distributeurs
– Quadruple platine pilote de distributeurs
– Régulateur de pression
– Quadruple platine pilote de distributeurs
Section 3 (S3) avec 7 distributeurs
– Platine d'alimentation
– Quadruple platine pilote de distributeurs
– Triple platine pilote de distributeurs
Module d'entrée
Module d'entrée
Module de sortie
Le code de configuration API de l'unité complète s'intitule alors :
423–4M4U43
8DI8M8
8DI8M8
8DO8M8
Ce code de configuration API est nécessaire pour créer le fichier EDS avec l'outil logiciel
« AES CANopen EDS Creator ».
M 2 M 3 M 4
P
S1
M 5 M 6 M 7
AV-EP
(M)
A
UA
S2
UA Alimentation en tension
A Raccord de service du régulateur
de pression individuelle
AV-EP Régulateur de pression
M Module
M 8 M 9
S3
