Mise en service de l'îlot de distribution avec CANopen
UL
UA
IO/DIAG
RUN
ERROR
1. Brancher la tension de service.
Au démarrage, la commande envoie les paramètres et données de configuration au coupleur de
bus, au système électronique de la plage de distributeurs et aux modules E/S.
Lors de la mise en marche ou après une réinitialisation du matériel informatique, les modules
de la face distributeur connectés et les modules E/S numériques et analogiques sont scannés,
puis la structure pour les entrées modifiables du dossier d'objets est fixée. Cette structure reste
inchangée jusqu'à une nouvelle mise en marche ou une réinitialisation du matériel
informatique.
2. Après la phase d'initialisation, vérifier les affichages par LED sur tous les modules (voir
chapitre 11 « Diagnostic par LED du coupleur de bus », page 173 ainsi que la description
système des modules E/S).
Avant d'enclencher la pression de service, les LED de diagnostic doivent exclusivement être
allumées comme décrit au tableau 17.

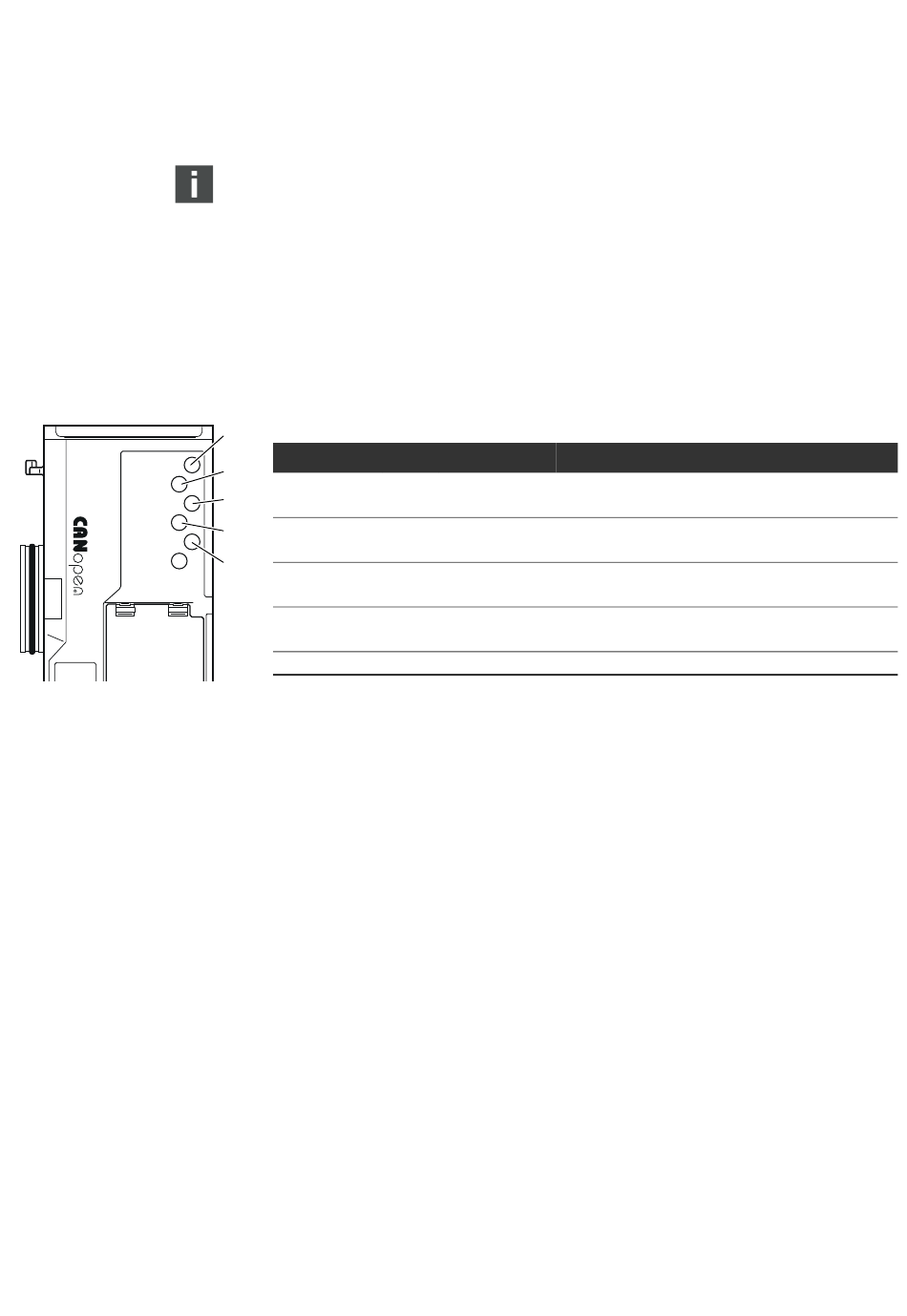

Tableau 17 :Etats de la LED lors de la mise en service
14
Désignation
Couleur Statut
15
UL (14)
Verte
16
UA (15)
Verte
17
18
IO / DIAG (16)
Verte
RUN (17)
Verte
ERROR (18)
Rouge
Si le diagnostic s'est déroulé avec succès, l'îlot de distribution peut être mis en service. Dans le cas
contraire, l'erreur doit être corrigée (voir chapitre 13 « Recherche et élimination de défauts »,
page 192).
3. Mettre l'alimentation en air comprimé en marche.
Signification
Allumée
L'alimentation électrique du système électronique est
supérieure à la limite inférieure tolérée (18 V CC).
Allumée
La tension de l'actionneur est supérieure à la limite
inférieure tolérée (21,6 V CC)
Allumée
La configuration est correcte et la platine bus fonctionne
normalement.
Allumée
Affichage de fonctionnement après le démarrage,
le module se trouve à l'état OPERATIONAL
Eteinte
Aucune erreur bus détectée
