36 AVENTICS | Buskoppler AES/Ventiltreiber AV, CANopen | R412018137–BAL–001–AE
Umbau des Ventilsystems
27
26

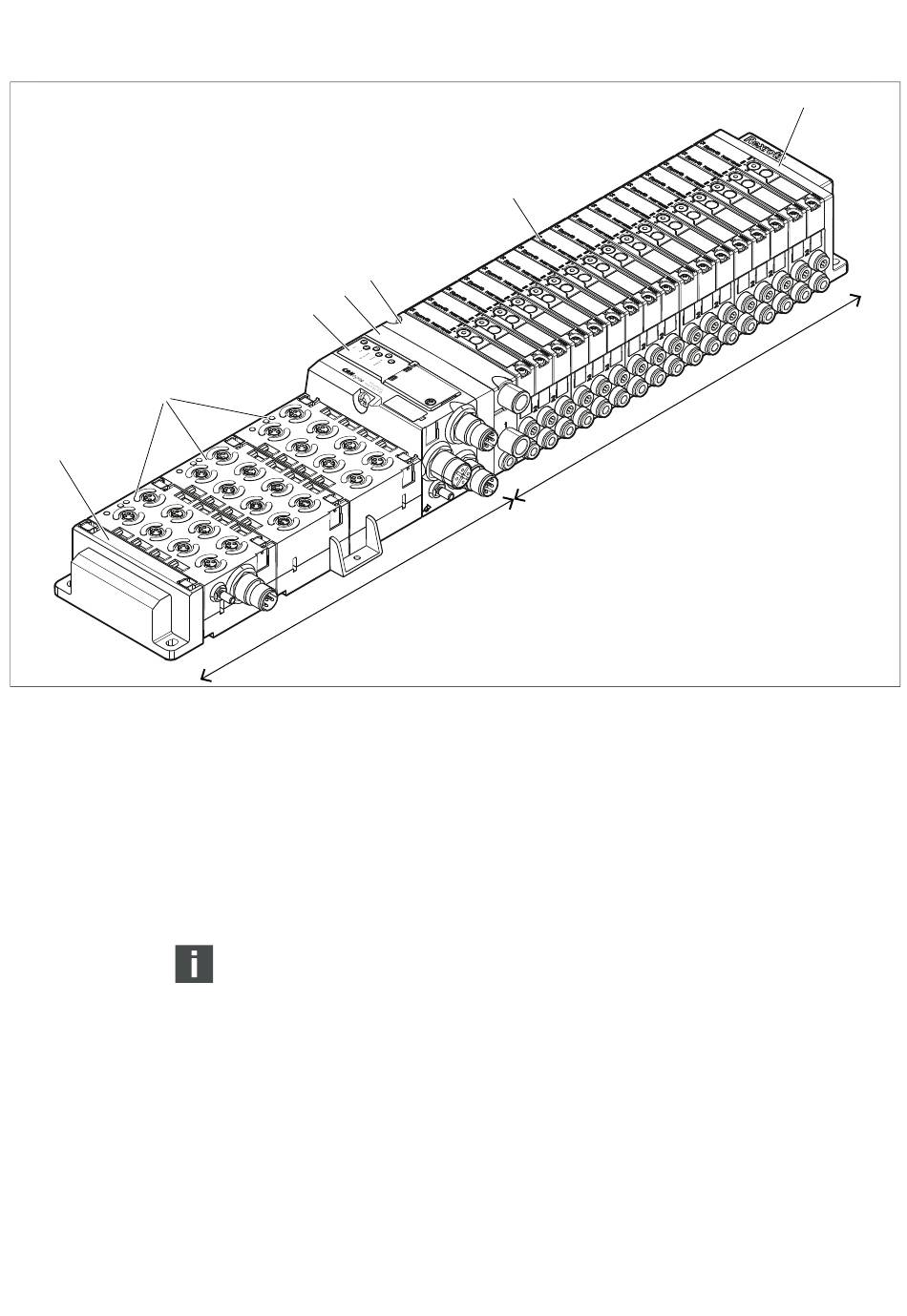

Abb. 7: Beispielkonfiguration: Einheit aus Buskoppler und E/A-Modulen der Serie AES und Ventilen der Serie AV
30
29
28
34
26 linke Endplatte
27 E/A-Module
28 Buskoppler
29 Adapterplatte
30 pneumatische Einspeiseplatte

12.2 Ventilbereich

In den folgenden Abbildungen sind die Komponenten als Illustration und als Symbol dargestellt.
Die Symboldarstellung wird im Kapitel 12.5 „Umbau des Ventilbereichs" auf Seite 46 verwendet.
12.2.1

Grundplatten

Ventile der Serie AV werden immer auf Grundplatten montiert, die miteinander verblockt werden,
so dass der Versorgungsdruck an allen Ventilen anliegt.
Die Grundplatten sind immer als 2-fach- oder 3-fach-Grundplatten für zwei bzw. drei einseitig oder
beidseitig betätigte Ventile ausgeführt.
31
31 Ventiltreiber (nicht sichtbar)
32 rechte Endplatte
33 pneumatische Einheit der Serie AV
34 elektrische Einheit der Serie AES
32
33
