Voreinstellungen am Buskoppler

Folgende Voreinstellungen müssen Sie durchführen:
Adresse am Buskoppler einstellen (siehe Kapitel 9.2 „Adresse am Buskoppler einstellen" auf
Seite 27)
Baudrate einstellen (siehe Kapitel 9.4 „Baudrate ändern" auf Seite 29)
Diagnosemeldungen einstellen (siehe Kapitel 5.5 „Parameter des Buskopplers einstellen" auf
Seite 21)
Die Adresse wird über die beiden Schalter S2 und S3 unter dem Sichtfenster eingestellt.
Die Baudrate wird über den DIP-Schalter S1 unter dem Sichtfenster eingestellt.
Das Melden der Diagnosedaten wird mit Parametern an- und ausgeschaltet (siehe Kapitel 5.5
„Parameter des Buskopplers einstellen" auf Seite 21).

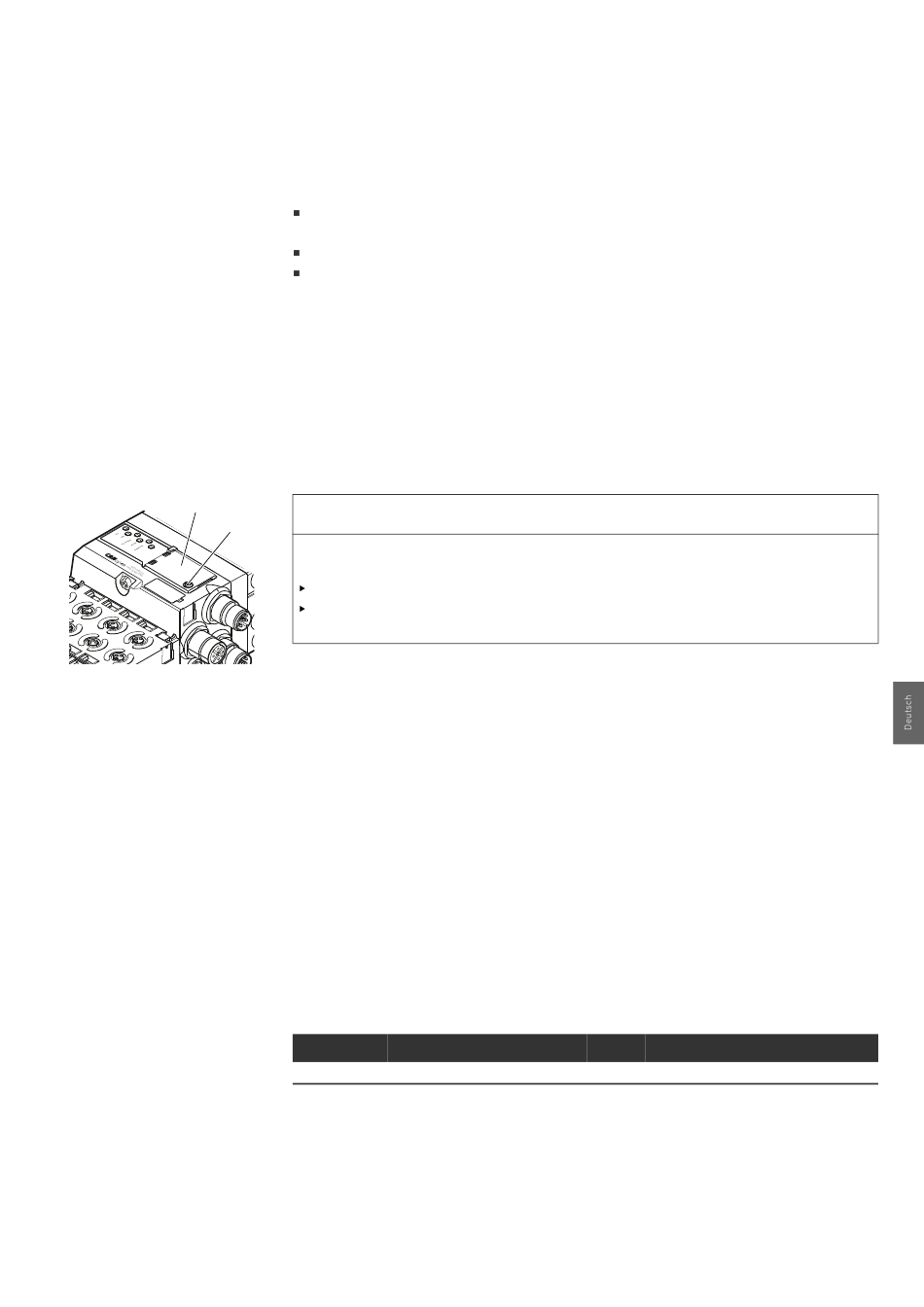

9.1 Sichtfenster öffnen und schließen
3
25
Defekte oder falsch sitzende Dichtung!
Wasser kann in das Gerät dringen. Die Schutzart IP65 ist nicht mehr gewährleistet.
Stellen Sie sicher, dass die Dichtung unter dem Sichtfenster (3) intakt ist und korrekt sitzt.
Stellen Sie sicher, dass die Schraube (25) mit dem richtigen Anzugsmoment (0,2 Nm)
befestigt wurde.
1. Lösen Sie die Schraube (25) am Sichtfenster (3).
2. Klappen Sie das Sichtfenster auf.
3. Nehmen Sie die entsprechenden Einstellungen wie in den nächsten Abschnitten beschrieben
vor.
4. Schließen Sie das Sichtfenster wieder. Achten Sie hierbei auf den korrekten Sitz der Dichtung.
5. Ziehen Sie die Schraube wieder fest.
Anzugsmoment: 0,2 Nm
9.2

Adresse am Buskoppler einstellen

Da der Buskoppler ausschließlich als Slave-Modul arbeitet, müssen Sie ihm eine Adresse im
Feldbussystem zuweisen.
Am Buskoppler dürfen Adressen von 1–99 eingestellt werden. Wenn die Adresse 0 eingestellt wird,
stellt der Buskoppler die Adresse automatisch auf 2 ein und die LED IO/DIAG blinkt grün. Zusätzlich
sendet der Buskoppler folgende Fehlernachricht (EMCY) (siehe Kapitel 15.4 „EMCY Error Codes" auf
Seite 70):
Tabelle 15: Codierung des EMCY-Telegramms
Byte
1)
Diese Meldung sendet der Buskoppler auch wenn die Diagnosemeldungen deaktiviert sind.
Jede Adresse darf im Netzwerk nur einmal vorkommen. Doppelbelegungen sind innerhalb eines
CANopen-Systems nicht zulässig.
ACHTUNG
7 6 5
0x00 0x00 0x00
Voreinstellungen am Buskoppler
4 3 2
1)
0x00 0x00 0x80 0xFF
27
1 0
0xFF
