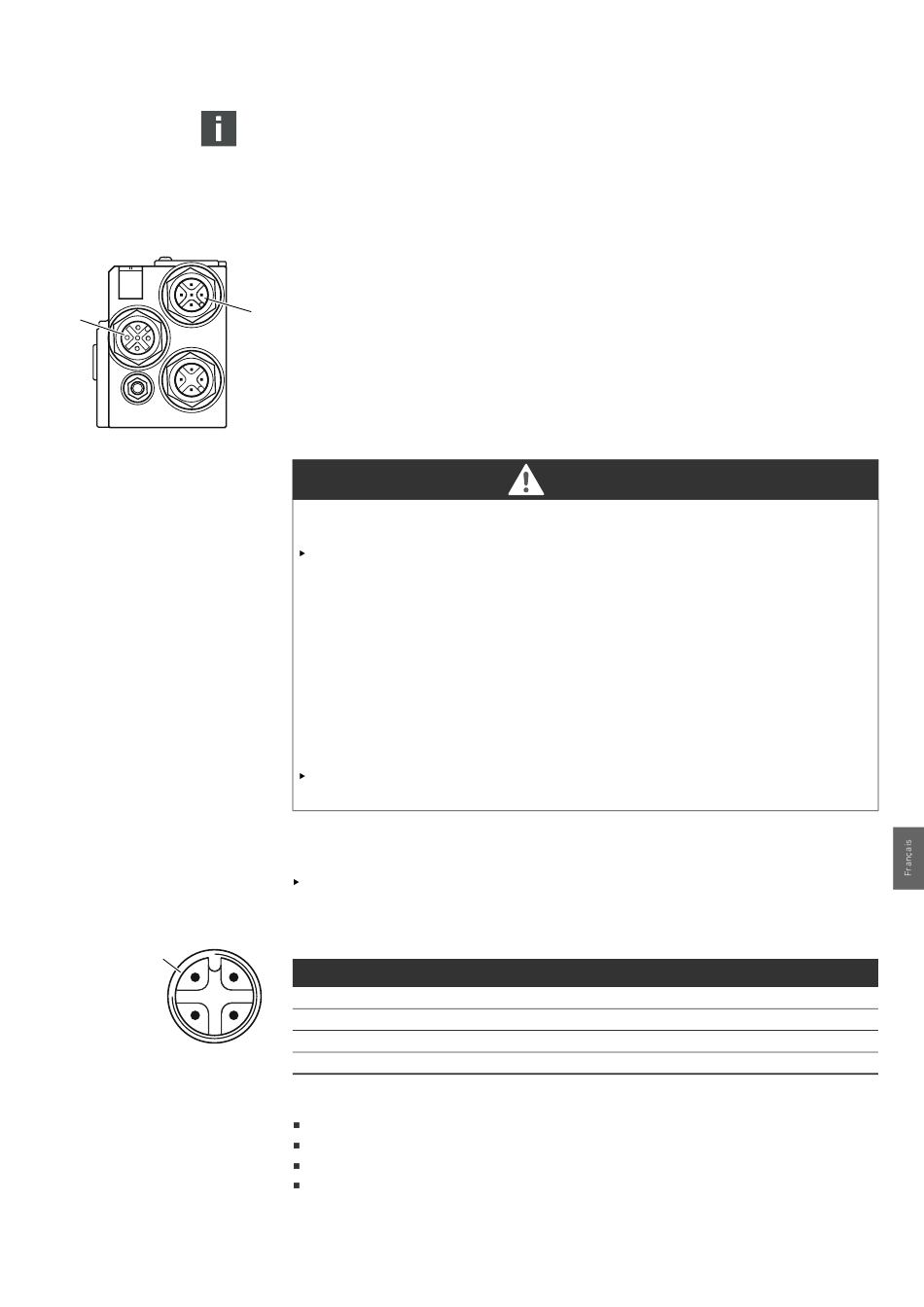

Raccordement du coupleur bus en
tant que station intermédiaire
X7C2
X7C1
6
X1S
Alimentation électrique
7
2
3
X1S
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
En cas d'utilisation d'un câble avec un conducteur de repère, celui-ci peut aussi être raccordé à
la broche 1 du connecteur bus (X7C1 / X7C2).
1. En cas de non-utilisation de câbles confectionnés, effectuer l'affectation correcte des broches
(voir tableau 6 à la page 154) des raccords électriques.
2. Raccorder le câble bus entrant à l'entrée du bus de terrain X7C2 (5).
3. Relier au module suivant le câble bus sortant via la sortie du bus de terrain X7C1 (6).
4. S'assurer que le boîtier du connecteur est solidement connecté au boîtier du coupleur de bus.
5
Risque d'électrocution dû à une alimentation électrique du réseau non conforme !
Risque de blessure !
Pour les coupleurs de bus, utiliser exclusivement les alimentations électriques suivantes :
– Circuits électriques 24 V CC SELV ou PELV, chacun avec un fusible CC, pouvant
interrompre un courant de 6,67 A en l'espace de max. 120 s, ou
– Circuits électriques 24 V CC correspondant aux exigences posées aux circuits électriques
limités en énergie conformément au paragraphe 9.4 de la norme UL 61010-1, troisième
édition, ou
– Circuits électriques 24 V CC conformément aux exigences posées aux sources électriques
limitées en puissance conformément au paragraphe 2.5 de la norme UL 60950-1,
deuxième édition, ou
– Circuits électriques 24 V CC conformément aux exigences de la classe II de la NEC selon la
norme UL 1310.
S'assurer que l'alimentation électrique du bloc d'alimentation est toujours inférieure à
300 V CA (conducteur extérieur – conducteur neutre).
Le raccordement pour l'alimentation électrique X1S (7) est un connecteur M12, mâle, à 4 pôles,
codage A.
Pour l'affectation des broches de l'alimentation électrique, consulter le tableau 7. Il présente la
vue sur les raccords de l'appareil.
Tableau 7 : Affectation des broches de l'alimentation électrique
Broche Connecteur X1S
1
Broche 1 Alimentation électrique 24 V CC capteurs / système électronique (UL)
4
Broche 2 Tension de l'actionneur 24 V CC (UA)
Broche 3 Alimentation électrique 0 V CC capteurs / système électronique (UL)
Broche 4 Tension de l'actionneur 0 V CC (UA)
La tension tolérée pour la tension électronique est de 24 V CC ± 25 %.
La tolérance de tension pour la tension de l'actionneur est de 24 V CC ± 10 %.
L'intensité maximale pour les deux tensions s'élève à 4 A.
Les tensions disposent d'une séparation galvanique interne.
DANGER
