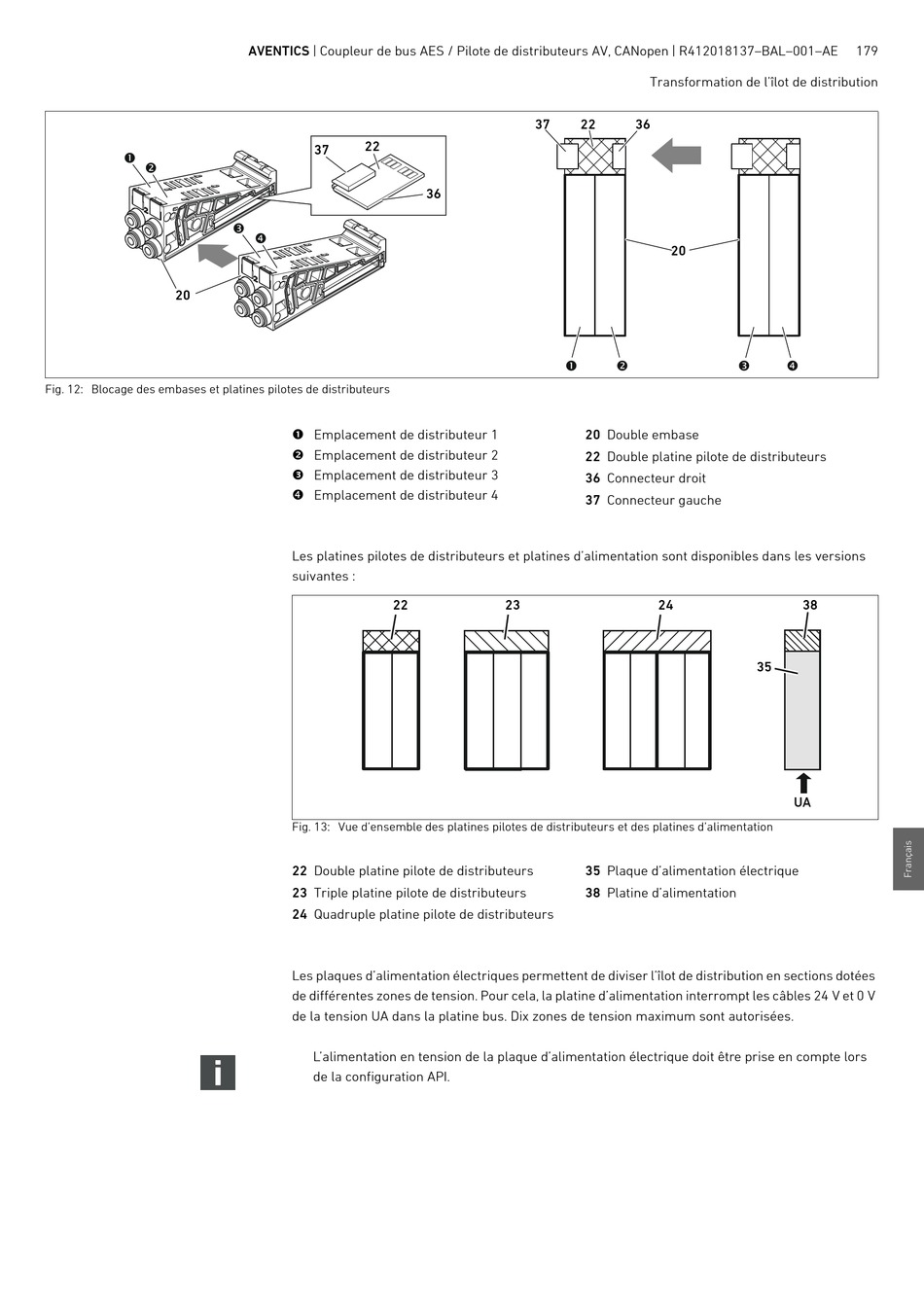

Fig. 12: Blocage des embases et platines pilotes de distributeurs
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
22
37
 Emplacement de distributeur 1
 Emplacement de distributeur 2
 Emplacement de distributeur 3
 Emplacement de distributeur 4
Les platines pilotes de distributeurs et platines d'alimentation sont disponibles dans les versions
suivantes :
22
Fig. 13: Vue d'ensemble des platines pilotes de distributeurs et des platines d'alimentation
22 Double platine pilote de distributeurs
23 Triple platine pilote de distributeurs
24 Quadruple platine pilote de distributeurs
Les plaques d'alimentation électriques permettent de diviser l'îlot de distribution en sections dotées
de différentes zones de tension. Pour cela, la platine d'alimentation interrompt les câbles 24 V et 0 V
de la tension UA dans la platine bus. Dix zones de tension maximum sont autorisées.
L'alimentation en tension de la plaque d'alimentation électrique doit être prise en compte lors
de la configuration API.
37 22
36
20 Double embase
22 Double platine pilote de distributeurs
36 Connecteur droit
37 Connecteur gauche
23
35 Plaque d'alimentation électrique
38 Platine d'alimentation
Transformation de l'îlot de distribution
36
20
24 38
35
UA
