4.1.3 Conmutadores de dirección y de velocidad en baudios

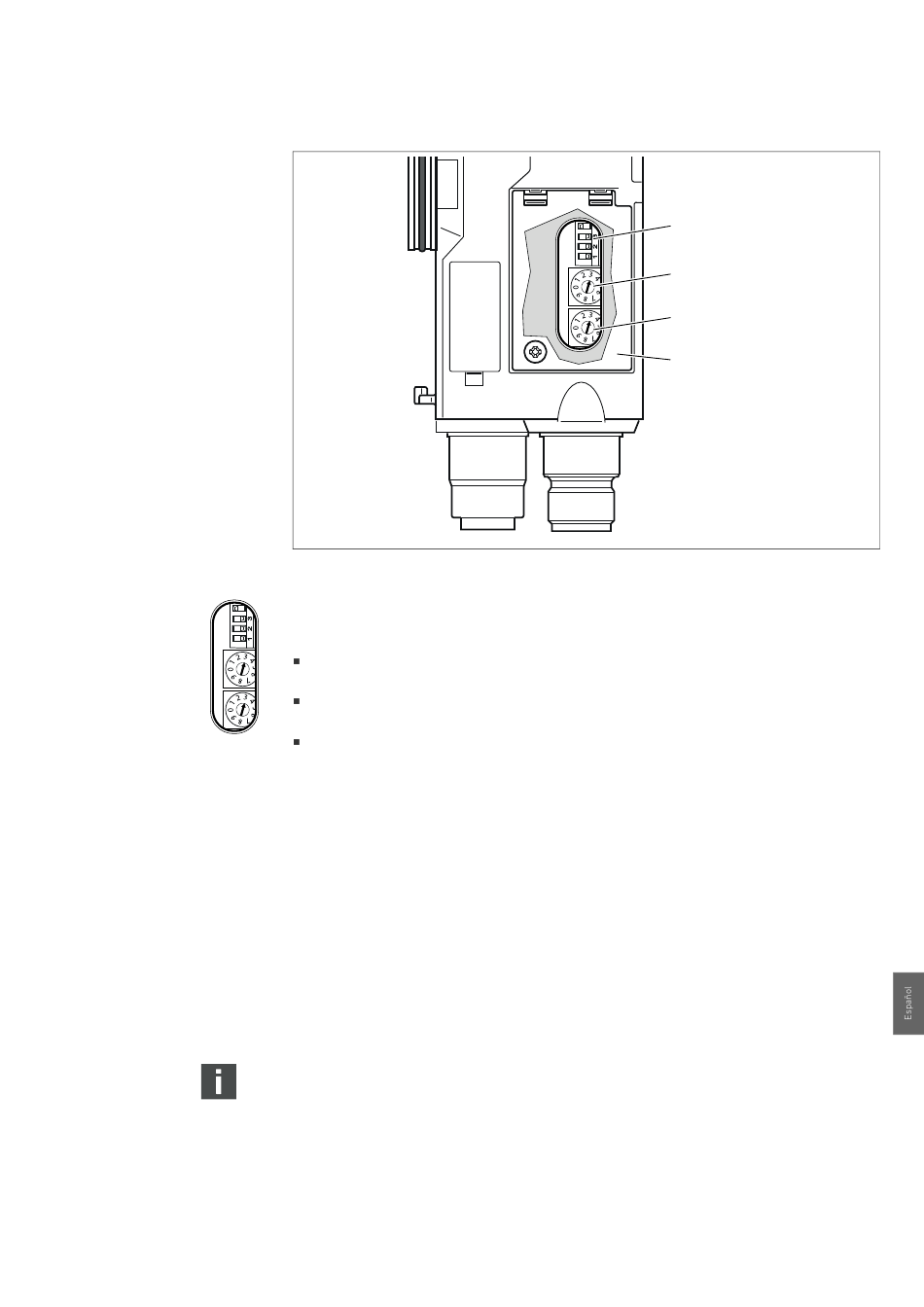

Fig. 2: Posición de los conmutadores de dirección S2 y S3 y del interruptor de velocidad en baudios S1
Debajo de la mirilla se encuentran el interruptor DIP S1 para la velocidad en baudios, así como los
dos conmutadores giratorios S2 y S3 para la dirección de estación del sistema de válvulas del
S1
CANopen (3).
Interruptor S1: en el interruptor DIP S1 se ajusta la velocidad en baudios en los tres primeros
S2
conmutadores. El cuarto no está ocupado.
S3 Conmutador S2: en el conmutador S2 se ajusta la posición de decena de la dirección.
El conmutador S2 está rotulado con sistema decimal de 0 a 9.
Conmutador S3: en el conmutador S3 se ajusta la posición de la unidad de la dirección.
El conmutador S3 está rotulado con sistema decimal de 0 a 9.
4.1.4

Direccionamiento

Puede consultar una descripción detallada del sistema de asignación de direcciones en el capítulo 9
"Ajustes previos en el acoplador de bus" en la página 309.
4.1.5

Velocidad en baudios

La velocidad en baudios está preajustada a 1 MBit/s. En el capítulo 9.4 "Modificación de la velocidad
en baudios" en la página 311 se explica cómo cambiar la velocidad en baudios.
4.2 Controlador de válvula
En el capítulo 12.2 "Zona de válvulas" en la página 318 se describen los controladores de
válvula.
